一、testo340煙氣分析儀準備測量

1.1  testo340調零過程

環境空氣溫度測量(AT)

若未安裝環境溫度傳感器，那么環境溫度的值將被默認為開機調零過程中煙氣探針中的熱電偶所測得的值。所有相關參數將以這個值做為基數來計算。當需要參閱所有相關環境溫度的計算參數時，環境溫度是有必要測得的。當然，在采用這種方法時，調零過程中盡量讓煙氣探針靠近燃燒器進氣處。

當裝有環境溫度傳感器時，環境溫度值則通過該傳感器實時測量。

傳感器歸零

每次開機后*進入煙氣測量功能，儀器均會自動進入傳感器歸零過程。

若安裝有環境空氣探頭，則在調零時即可將煙氣探針置入煙道內

壓力傳感器調零

當調用壓力測量功能時，壓力傳感器需要進行調零。

此時壓力傳感器需處于無任何負載情況下(如:在調零過程中無壓力負載或保持通暢)。

1.2  testo340使用模塊化煙氣探針

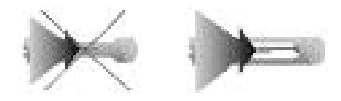

檢查熱電偶

熱電偶不能與探針壁接觸。

使用前請檢查。若熱電偶出現彎折，請將其扳回。

調整煙氣探針擺放位置

煙氣必須能夠無阻礙地流過熱電偶。

如有必要，請旋轉煙氣探針。

煙氣探針端部必須處于煙氣流的中心。

調整煙氣探針的插入深度以確保煙氣探針端部位于煙氣流的中心位置(煙氣溫度*高處)。

1.3  testo340配置讀數顯示界面

僅有那些被選中顯示于顯示界面的參數，才能在通過打印機打印出來。

在進行測量前，請先按照p.27頁介紹的“顯示編輯”步驟配置參數顯示界面。

1.4 testo340設置測量點/燃料

在進行測量前，請務必確認測量點以及燃料信息都已正確選擇。

二、testo340煙氣分析儀測量

2.1 testo340煙氣，煙氣+流速，煙氣+△p200hPa

煙氣測量菜單為核心使用的功能，所有測量參數均顯示于顯示界面上(如果在顯示編輯中設置為顯示)。所有測量參數也可保存或直接打印。

煙氣測量功能始終處于激活狀態，與是否連接其他傳感器或探頭無關。

測量菜單內共有3個測量功能可供選擇：

?煙氣測量功能可幫助實現測量煙氣參數。

?煙氣+ m/s能實現除測量煙氣參數以外，還可通過連接皮托管(若連接直托管，則其自帶的熱電偶插頭不必插入主機任何接口內)測量煙氣流速(+煙氣流量計算)。

?煙氣+差壓功能實現除煙氣參數外的額外差壓測量。

在測量過高濃度煙氣或經過長時間測量后，傳感器必須通入新鮮空氣進行清洗。

測量煙氣流速前，請務必先設置測量點參數(皮托管系數以及修正系數)。

請確保測量時間不要超過5分鐘，因?yàn)榭赡軙?huì)發生壓力傳感器漂移超出誤差范圍的情況。

功能調用：

“文件”→測量→“OK”→煙氣→“OK”。

-或-

“文件”→測量→“OK”→煙氣+m/s→“OK”。

-或-

“文件”→測量→“OK”→煙氣+差壓→“OK“。

-可能出現：煙氣傳感器調零(32秒)。

針對“煙氣+ m/s”以及“煙氣+差壓”這兩個功能：

請先卸下差壓傳感器上所有負載并進行壓力傳感器調零，通過按鍵。

若尚未選擇燃料：

選擇燃料→“OK”。

測量：

1.開始測量：“開始”。

-測量數據即開始顯示。

選項：

中斷測量并抽取新鮮空氣清洗傳感器：“空氣”,

繼續測量：“煙氣”。

2.結束測量：“停止”。

選項：

打印數據：“停止”。

保存讀數：“保存”。

-所有煙氣測量所得參數以及其他相關被調用的參數均會被保存或打印出來。

2.2 testo340測量程序

可設置、保存并運行共5個測量程序。

調用功能：

“文件”→測量→“OK”→測量程序→“OK”。

更改測量程序：

1.選擇測量程序→“改變”。

2.測量間隔→“改變”→輸入值→“OK”。

3.其他所有參數設置請重復步驟2。

4.OK,保存輸入→“OK”。

運行測量程序：

1.選擇測量程序→“改變”。

2.選擇“運行程序，不調零”(僅適用于已經完成傳感器調零的情況下)或“開始并調零”啟動測量程序。

    -若選擇調零：傳感器調零(32秒)。

    -穩定時間(60秒)。

    -程序開始運行并在設定的時間完成后停止。

選項：

打印數據：“打印”。

終止測量程序：“停止”，重新開始運行：“開始”。

2.3 testo340抽力

抽力測量功能僅可在連接煙氣探針狀態下實現。

測量時間不要超過5分鐘，因?yàn)閴毫鞲衅鞯钠瓶赡艹鲈试S偏差范圍。

調用功能：

“文件”→測量→“OK”→抽力→“OK”。

測量：

1.開始測量：“開始”。

  -壓力傳感器調零（5秒）。

2.將煙氣探頭對準氣流中心（煙氣溫度*高區域）。所測*高煙氣溫度的顯示會對探頭的定位起幫助作用。

  -測量讀數顯示于顯示器上。

3.停止測量“停止”。

  -測量讀數被記錄。

  選項：

    打印讀數：“打印”。

4.將測量值復制到煙氣測量界面：“OK”。

  -測量菜單打開。

2.4 testo340煙塵度/載熱溫度

功能調用：

“文件”→測量→“OK”→黑度等級/HCT→“OK”。

通過手動輸入黑度等級號/煙灰值/油衍生物值。

此功能僅在燃料選擇為油類時有效。

1.黑度值→“改變”→輸入值→“OK”。

2. 1號黑度值→“改變”→輸入值→“OK”。

3.輸入其他黑度值，以及油衍生物值，請重復步驟2。

通過電子黑度儀testo308自動導入黑度等級號/煙灰值/油衍生物值。

- t308必須處于數據傳輸模式。

1.按功能鍵“t308”。

  -數據進行自動傳輸。

2.當數據完成傳輸后，按功能鍵“OK”。

輸入載熱溫度：

載熱溫度→“改變”→輸入值→“OK”。

將數據復制到煙氣測量界面：

這些數據在儀器中不會顯示。但是通過轉入到煙氣測量界面，這些數據則會被保存、打印或傳輸至PC中。

OK，復制數據→“OK”。

 -測量菜單打開。

2.5 testo340燃?xì)饬髁?/strong>
