電氣安裝的基本介紹

下圖為將要詳細探討的安裝方式,顯示了建筑中供電網及電氣裝置的分界線。

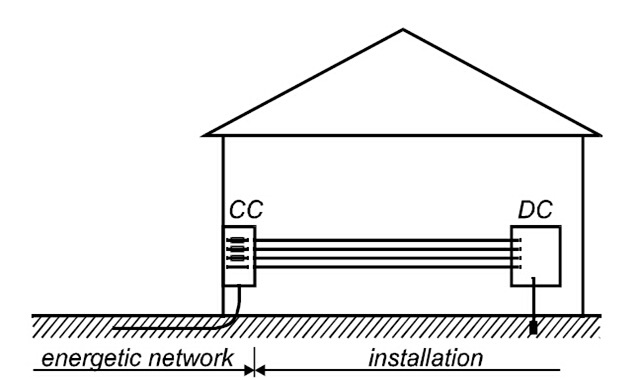

圖1供電網及電氣裝置的分界線

Energetic network供電網

Installation電氣裝置

CC接線柜

DC配電箱

測量時，一些測量對象為電氣裝置，當然也包含了一部分的供電系統（例如：供電線路及故障回路阻抗的測量，TN系統接地電阻的測量等）。

電氣裝置的建設要符合一定的標準。通常情況下，電氣裝置依照下列方式進行分類：用途，電壓形式，接地系統類型等。

1.按照電氣裝置的用途，分為：

?建筑用低壓裝置，對地交流電壓250V（住宅樓宇，商業樓，住房，學校，公用場所，農村建筑等）

?工業用低壓裝置，對地交流電壓600V或?qū)Φ刂绷麟妷?00V（電動驅動裝置，機電加工機器，加熱系統等）

?安全電壓裝置，交流50V或直流120V（電話，公共廣播系統，天線網絡，智能裝置，安全系統，語音設備，區域網絡，等）

2.按照電壓形式，分為：

?交流電裝置

?直流電裝置

3.按照相關的接地系統（電源變壓器中性點，及負載和家電導電部分），可分為：

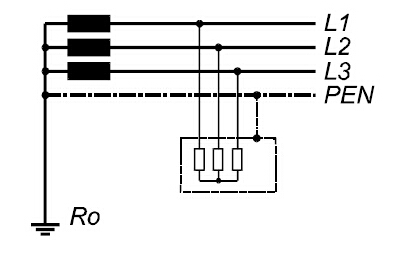

?TN-C系統

1.電源變壓器中性點直接接地

2.負載的導電部分（如金屬外殼）連接至公共PEN線

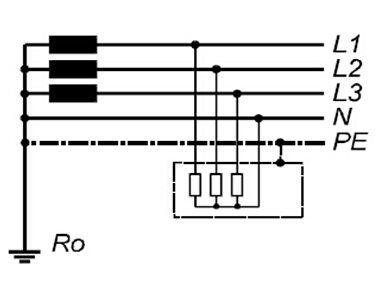

?TN-S系統

1.電源變壓器中性點直接接地

2.負載金屬外殼連接至PE線

（注意：這里的PE和N線是分開的）

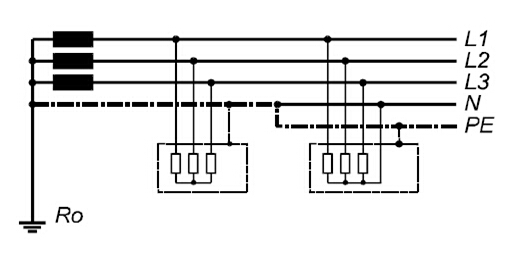

?TN-C-S系統

1.電源變壓器中性點直接接地

2.負載金屬外殼，部分接PE，部分接PEN

值得注意的是，在TN-C-S系統中，一旦PEN線分開為N線和PE線，則不允許再次連接在一起。

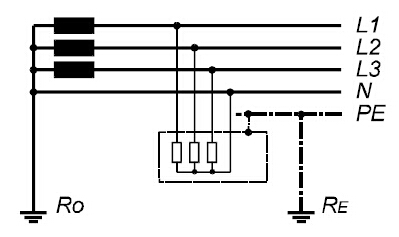

?TT系統

1.電源變壓器中性點直接接地

2.負載金屬外殼直接接地

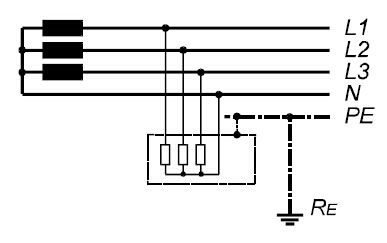

?IT系統

1.電源變壓器中性點不接地或經高阻抗接地

2.負載金屬外殼直接接地

電氣測試中常用的基本描述

?主動導體，是電氣裝置的可導電部分，例如外殼等，可以被人體觸摸。這部分在正常運行情況下不存在電壓，是安全的

?被動導體，可以導電，但不是電氣裝置的一部分（加熱系統管道，水管道，空氣調節系統的金屬部分，建筑構架的金屬部分）

?接地體，為導體，與大地相連，確保*接地

?額定電壓（Un），電氣裝置正常工作時的電壓

?故障電壓（Uf），為主動導體和被動導體之間出現的電壓，或連接至主電源的電氣裝置，接地出現故障。

下圖顯示了故障電壓（Uf），以及其分壓接觸電壓（Uc）和地板/鞋子之間的壓降（Us）。

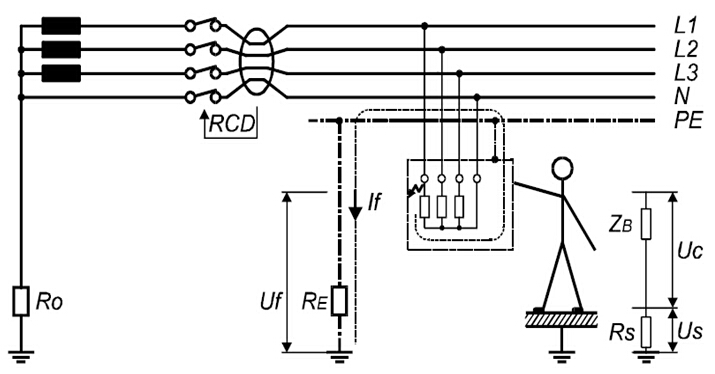

圖2負載故障的情況下，Uf，Uc，及Us

ZB......人體阻抗

RS......地板和鞋之間的阻抗

If......故障電流

UC......接觸電壓

US......地板和鞋之間的壓降

Uf......故障電壓

Uf＝Us＋Uc＝If×RE(地板材料視為理想接地)

接觸電壓，為人體接觸到主動導體時，施加在人體上的電壓。

*大接觸電壓，為接觸電壓的*大值，在特定的外部條件下（如地板上有水）可持續存在。

額定負載電流，電氣裝置正常工作時流經的電流。

故障電流，主線裝置發生故障時，流經主動導體并流向大地的電流

漏電流，正常情況下，流經絕緣材料或電容部件至大地的電流

短路電流，短路故障下，流經兩不同電位點之間的電流。
