局部放電檢測儀是檢測設備局部放電的儀器。在發電機、電動機、電控柜、高壓輸電線、埋地管線、變壓器等帶電設備的運行過程中有時會因為設備制造或環境問題出現放電現象，這種現象一般無害。但是如果放電部位長期耐受電壓*會在表面或內部產生裂紋，裂紋不斷擴大將造成嚴重的電力事故。因此檢測設備的局部放電*成了電力部門的一項例行工作。局部放電時，在設備的表面或內部會產生超聲波、微波、異常電流等信號，因此可以通過檢測這些物理量檢測局部放電。

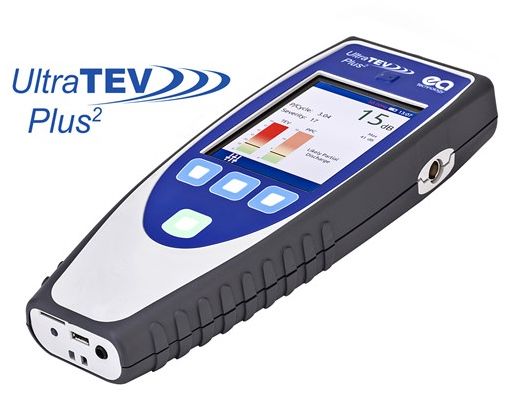

局部放電檢測儀分為三種，一種是*簡單的巡檢儀，這種類型的儀器功能*少，只能夠定位局部放電，當電力系統出現異常或定期巡檢時使用。巡檢儀大多是便攜儀器，需要檢查人員操作，逐步排查局部放電的位置。巡檢儀大多采用超聲波探頭，可以不經過電氣連接檢測局部放電。

當檢查到局部放電的位置以后*要進行詳細分析，局部放電分析儀*是用來進行此項工作的。局部放電分析儀可以收集局部放電信號，繪制波形圖，并使用內置軟件對波形進行分析，分離出正常電信號、局部放電信號和噪聲。的檢測人員可以從這些信號中計算出局部放電的類型和維護方法。分析儀可以采用多種方式獲得局部放電信號，大多數分析儀使用直接連接或感應連接法收集信號，有些儀器也通過超聲波收集信號。

得知局部放電類型并檢修后，需要對容易產生局部放電的部位進行在線監測，在線監測的數據能夠及時傳輸?shù)街醒肟刂剖?，從而讓操作人員對電力系統的運行情況有一個清晰的認識。這時*需要使用局部放電在線監測儀，在線儀器的功能與分析儀大致相同，只多了能夠匯聚傳輸數據的功能。其實大多數分析儀和在線監測儀收集信號的能力比較相似，區別只在對信號的處理上。信號處理能力強的能夠*分辨正常信號、局部放電信號和噪聲，但是處理能力弱的可能會使噪聲和局放信號混雜在儀器，對分析造成極大困難。更進一步，信號處理能力再強一些的，能夠自動區分局放起因，讓沒有經驗的人也能輕松識別局放故障原因。
