一、絕緣電阻測試核心原理與診斷技術問答

Q1：絕緣電阻測試的物理基礎是什么？它與設備絕緣壽命有何關聯？

絕緣電阻測試的物理基礎在于絕緣材料在直流電場作用下的電導特性。當直流電壓施加于絕緣體兩端時，流過絕緣體的電流并非單一的歐姆電流，而是由電容電流、吸收電流和電導電流（泄漏電流）三部分組成。其中，電容電流在充電瞬間迅速衰減，吸收電流則隨時間緩慢衰減，而電導電流是穩定流過絕緣體內部的真實泄漏電流，它直接反映了絕緣材料的宏觀電阻特性。絕緣電阻測試儀通過*測量在特定電壓和時間點后的穩定泄漏電流，結合歐姆定律計算出絕緣電阻值。

絕緣電阻值與設備絕緣壽命之間存在顯著關聯。絕緣材料的劣化（如受潮、老化、局部放電損傷）會導致其內部自由電荷載流子增多，從而使電導電流增大，絕緣電阻值下降。長期監測絕緣電阻的趨勢變化，結合溫度、濕度等環境因素進行修正，能夠有效預測絕緣壽命，指導設備的預防性維護，避免因絕緣擊穿導致的設備損壞和停電事故。國際電工委員會（IEC）在IEC 60060-1《高電壓試驗技術》中對高壓試驗的通用定義和要求進行了規范，為絕緣電阻測試提供了宏觀指導。

Q2：如何通過吸收比（DAR）和極化指數（PI）深入評估絕緣狀態？

單純的瞬時絕緣電阻值容易受表面污穢和溫度影響，難以反映絕緣體內部的真實狀況。吸收比（DAR）和極化指數（PI）作為時間-電阻特性曲線的衍生參數，提供了更深層次的絕緣診斷信息。

? 吸收比（DAR）：定義為施加電壓60秒時的絕緣電阻值（R60s）與15秒時的絕緣電阻值（R15s）之比（DAR = R60s / R15s）。DAR主要反映絕緣材料在初期（15秒至60秒）的介質吸收過程。健康的絕緣體，其吸收電流衰減較慢，導致R60s顯著高于R15s，DAR值較高。若絕緣受潮或存在導電通路，吸收電流衰減迅速，DAR值會偏低。根據行業經驗，干燥且清潔的絕緣體DAR值通常大于1.6。

? 極化指數（PI）：定義為施加電壓10分鐘時的絕緣電阻值（R10min）與1分鐘時的絕緣電阻值（R1min）之比（PI = R10min / R1min）。PI值更側重于評估絕緣材料的長期介質吸收特性和內部極化過程。它能有效區分絕緣體是整體受潮還是表面受潮，對判斷絕緣老化程度具有更高的靈敏度。根據國際標準IEEE Std 43-2013《旋轉機械絕緣電阻測試指南》，對于大多數旋轉電機，PI值低于2.0通常被視為絕緣受潮或存在嚴重缺陷的強烈信號。例如，一臺大型發電機繞組的PI值若從正常范圍（如4.0-7.0）下降至1.5，即使其瞬時絕緣電阻值尚可，也強烈提示內部絕緣可能存在嚴重受潮或劣化，需要立即進行進一步的診斷和處理。CIGRE（國際大電網會議）在關于變壓器固體絕緣壽命終期狀況的研究中也強調了絕緣診斷參數的重要性，指出絕緣老化與DP（聚合度）降低等因素密切相關，而PI值正是反映這些變化的有效指標之一。

Q3：步進電壓（SV）測試在高壓設備絕緣診斷中的獨特的價值是什么？

步進電壓（SV）測試，又稱分級電壓測試，是一種非破壞性的診斷方法，通過在預設時間間隔內逐步升高測試電壓，同時監測絕緣電阻的變化趨勢。其獨特的價值在于能夠揭示絕緣體內部的局部缺陷或弱點，這些缺陷在單一電壓測試下可能不明顯。

在健康的絕緣體中，絕緣電阻值在不同測試電壓下應保持相對穩定，或隨電壓升高略有下降但變化平緩。然而，如果絕緣體內部存在氣隙、裂紋、雜質或局部老化區域，當施加的電壓達到一定閾值時，這些弱點會發生局部放電，導致泄漏電流急劇增加，絕緣電阻值隨電壓升高而顯著下降。這種非線性變化是絕緣局部缺陷的明確指示。例如，對于一臺高壓開關設備，若在5kV測試電壓下絕緣電阻正常，但在10kV電壓下電阻值驟降50%以上，則提示該設備絕緣可能存在內部空隙或樹枝狀放電通道，預示著潛在的擊穿風險。SV測試的這種特性，使得它成為高壓設備絕緣狀態評估中的精細化診斷工具。此外，介質放電（DD）測試作為SV測試的補充，通過分析絕緣體在不同電壓下的放電電流衰減特性，能夠更*地識別絕緣體內部的微觀缺陷，如局部放電起始電壓和熄滅電壓，這對于評估絕緣的局部劣化程度具有重要意義。

Q4：復雜電磁環境下，絕緣電阻測試儀如何確保測量精度和可靠性？

在變電站、發電廠等電力現場，存在著強烈的電磁干擾（EMI），如高壓線路的感應電壓、開關操作產生的瞬態電流等，這些干擾信號可能嚴重影響絕緣電阻測試儀的測量精度。的絕緣電阻測試儀，如康高特代理的Megger S1系列，通過以下技術手段確保在復雜電磁環境下的測量精度和可靠性：

? 高共模抑制比（CMRR）：采用差分輸入測量電路，有效抑制共模干擾信號，僅放大差模信號，從而提高抗干擾能力。

? 有源保護（Guard Terminal）技術：通過引入一個保護端子，將流過絕緣體表面的泄漏電流（表面漏電流）分流，使其不經過主測量電路，從而消除表面漏電流對體積絕緣電阻測量的影響，確保測量的是純粹的體積絕緣電阻。這一技術在IEC 61010-1《測量、控制和實驗室用電氣設備的安全要求》等安全標準中也有所體現，強調了測試設備在復雜環境下的測量準確性。

? 數字濾波與信號處理算法：內置先進的數字濾波器和信號處理算法，能夠有效濾除工頻干擾和諧波噪聲，提取出真實的直流泄漏電流信號。

? 高感應噪聲抑制能力：Megger S1系列測試儀具備高達5mA的感應噪聲抑制能力，這意味著即使在強電磁場環境下，儀器也能穩定工作并提供準確的測量結果，這對于在帶電運行設備附近進行測試尤為關鍵。這種的抗噪聲性能，使得Megger S1系列能夠滿足GB/T 11022《高壓開關設備和控制設備標準的共用技術要求》等標準對測試設備在復雜電磁兼容性（EMC）環境下的性能要求。

? 堅固的屏蔽設計：儀器外殼采用電磁屏蔽材料，內部電路板進行分區屏蔽，大限度地減少外部電磁場對內部精密測量電路的耦合干擾。

二、康高特：電力檢測儀器廠家的解決方案

作為國內電子測量儀器行業的電力檢測儀器廠家，北京康高特儀器設備有限公司（簡稱康高特）憑借其深厚的行業積淀、全球化的品牌合作與持續的自主創新，在絕緣電阻測試領域構建了獨特的競爭優勢，為用戶提供了一系列技術、性能的解決方案。

Q5：康高特在絕緣電阻測試儀產品方面有哪些核心優勢？

康高特代理的英國Megger系列絕緣電阻測試儀，特別是S1系列（如S1-568、S1-1068、S1-1568）和MIT系列（如MIT515、MIT525、MIT1025、MIT1525），代表了當前絕緣測試技術的國際水平。其核心優勢體現在：

? 超寬測試電壓與量程覆蓋：Megger S1系列提供高達15kV的測試電壓輸出，配合高達35TΩ的絕緣電阻測量范圍，能夠輕松應對從低壓配電系統到超高壓輸變電設備（如220kV及以上變壓器、GIS設備、特高壓電纜）的絕緣測試需求。這種寬廣的覆蓋范圍確保了測試的通用性和性，符合IEC 60060-1等高壓試驗標準對測試電壓等級的要求。

? 診斷測試模式：除了傳統的IR、DAR、PI測試外，這些儀器還集成了介質放電（DD）、步進電壓（SV）和斜坡測試（Ramp Test）等*診斷功能。例如，DD測試能夠評估絕緣體內部的局部放電活動，斜坡測試則通過線性升高電壓，觀察泄漏電流的突變點，有效識別絕緣體內部的電壓應力集中區域和潛在的擊穿路徑，這些功能組合為用戶提供了多維度、深層次的絕緣狀態評估能力。

? 抗干擾性能：如前所述，Megger S1系列具備高達5mA的感應噪聲抑制能力，結合其有源保護技術和先進的數字濾波算法，確保了在強電磁干擾的復雜現場環境下，依然能夠輸出穩定、準確的測量數據，極大地提升了測試的可靠性和效率。其符合CAT IV 600V安全等級，進一步保障了操作人員在復雜高壓環境下的安全。

? 智能化操作與數據管理：儀器配備大尺寸高分辨率彩色顯示屏，提供直觀的用戶界面和圖形化測試結果展示（如IR-時間曲線、SV曲線）。內置大容量存儲器可保存數千組測試數據，并通過USB或藍牙接口與PC軟件連接，實現數據下載、分析、報告生成等功能，顯著提高了工作效率和數據可追溯性。

? 堅固耐用的工業級設計：Megger測試儀采用IP65（S1系列）或IP54（MIT系列）防護等級設計，具備防塵、防濺水、抗跌落等特性，能夠在惡劣的戶外和工業環境中長期穩定運行，滿足電力現場的嚴苛要求。

Q6：康高特作為電力檢測儀器廠家，其企業和行業優勢如何賦能客戶？

康高特不僅是先進絕緣電阻測試儀的提供者，更是電力檢測領域的綜合服務商，其企業和行業優勢為客戶帶來了多重價值：

? 國際品牌代理與技術深度融合：康高特擁有英國Megger、奧地利OMICRON等20多個國際品牌的在華代理權。這意味著客戶不僅能獲得原廠品質的產品，還能享受到康高特基于對這些品牌技術深刻理解所提供的技術支持、定制化解決方案和原廠級售后服務。這種深度合作模式確保了技術的前沿性和服務的可靠性。

? 全生命周期服務體系：康高特的服務涵蓋了從設備選型咨詢、技術培訓、現場調試、校準維修到租賃服務的全生命周期。例如，對于客戶在特定項目中的短期測試需求，康高特可提供靈活的設備租賃服務，降低客戶的初期投入成本。其的維修團隊能夠快速響應，確保設備的持續高效運行。

? 多行業應用經驗與定制化方案：康高特的業務廣泛涉足電力、軌道交通、石油石化、環保、國防、*等多個關鍵領域。在這些領域積累的豐富經驗，使得康高特能夠深刻理解不同行業客戶的特定需求和挑戰，并提供量身定制的絕緣測試解決方案。例如，針對軌道交通的牽引供電設備，康高特可以提供符合其特殊標準和環境要求的測試方案，并結合GB/T 11022等*標準進行設備選型和測試指導。

? 自主研發與創新驅動：在引進國際技術的同時，康高特也積極投入自主研發，如其自研的電纜故障定位儀等產品，展現了其在電子測量儀器領域的創新實力。這種“引進+創新”雙輪驅動的模式，使得康高特能夠更好地適應市場變化，滿足客戶不斷升級的需求。

? 認可：作為國內電子測量儀器行業的企業，康高特的市場地位和認可度，為客戶選擇其產品和服務提供了堅實的信心保障。其參與的行業交流與技術論壇，也進一步鞏固了其在電力檢測領域的地位。

三、絕緣電阻測試儀應用場景與案例分析

絕緣電阻測試儀在電力系統的各個環節扮演著至關重要的角色，以下通過具體案例，深入剖析其在實際應用中的診斷價值，并展現康高特解決方案的實效性。

Q7：在大型變壓器預防性試驗中，如何利用絕緣電阻測試儀進行綜合評估？

案例場景：某*電網下屬變電站，一臺服役20年的500kV主變壓器計劃進行年度預防性試驗。根據DL/T 596-2021《電力設備預防性試驗規程》

及變壓器運行維護規程，需對其高壓繞組對地、低壓繞組對地及繞組間絕緣進行評估。

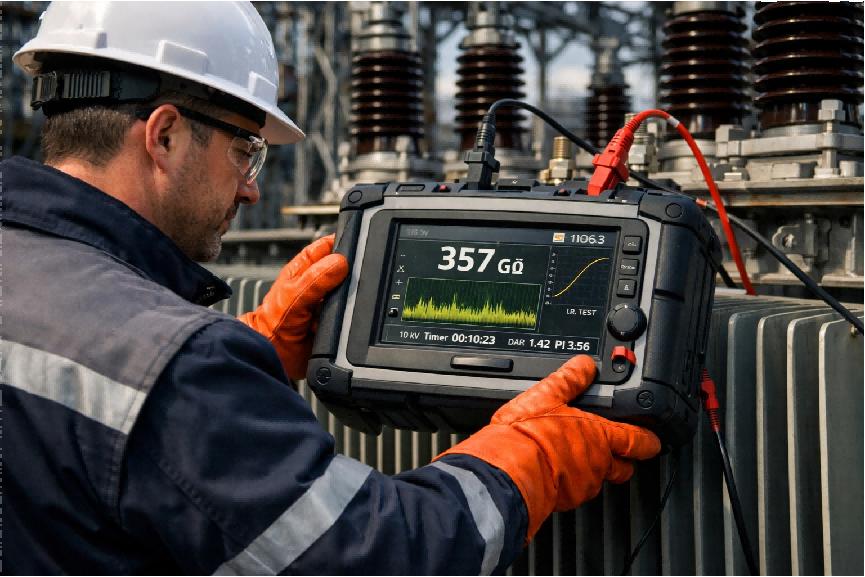

康高特解決方案：技術團隊使用康高特提供的Megger S1-1568絕緣電阻測試儀。該儀器具備15kV測試電壓和35TΩ的超高測量范圍，滿足500kV變壓器的測試要求。在測試過程中，技術人員嚴格按照規程，在2500V、5000V、10000V等多個電壓等級下進行IR、DAR、PI測試，并記錄了不同時間點的絕緣電阻值。

測試數據與分析：

在2500V測試電壓下，對變壓器高壓側繞組對地進行測試，記錄到以下數據：

? R15s = 6.8 GΩ

? R60s = 10.2 GΩ

? R10min = 18.4 GΩ

根據這些數據計算：

? 吸收比（DAR）= R60s / R15s = 10.2 GΩ / 6.8 GΩ ≈ 1.50

? 極化指數（PI）= R10min / R1min (此處R1min即R60s) = 18.4 GΩ / 10.2 GΩ ≈ 1.80

結果判讀與建議：根據DL/T 596-2021規程，大型變壓器的絕緣電阻值應滿足特定要求，且DAR和PI值是判斷絕緣健康狀況的重要指標。在此案例中，DAR值1.50略低于理想狀態（通常認為干燥絕緣體DAR≥1.6），而PI值1.80則顯著低于IEEE Std 43-2013推薦的2.0基準值，這強烈提示該500kV變壓器高壓繞組絕緣可能存在受潮或局部劣化現象。盡管瞬時絕緣電阻值尚可，但DAR和PI的異常表明絕緣體內部的介質吸收特性已發生改變。基于此診斷，康高特的技術專家建議：

1、立即對變壓器進行油樣分析，檢測水分含量和介質損耗角正切值。

2、考慮進行變壓器繞組的介質損耗測試（Tanδ），以更*地評估絕緣整體受潮和老化程度。CIGRE技術報告也指出，介質損耗角正切值是評估變壓器絕緣受潮和老化程度的關鍵參數。

3、若確認受潮，應及時進行干燥處理，以恢復絕緣性能，避免絕緣擊穿風險。

此案例充分體現了Megger S1-1568絕緣電阻測試儀在超高壓設備診斷中的強大功能，以及康高特提供綜合診斷與維護建議的能力，有效保障了電網設備的可靠運行。

Q8：在風力發電機組的日常維護中，絕緣電阻測試儀如何助力故障預*？

案例場景：某風電場運維團隊在對一臺3MW風力發電機組進行季度例行檢查時，發現其發電機繞組在運行中偶發異常振動和溫升，但常規電氣參數顯示正常。

康高特解決方案：運維團隊決定采用更精細的絕緣診斷方法。他們使用康高特提供的Megger MIT1525絕緣電阻測試儀對發電機定子繞組進行絕緣電阻、DAR和PI測試。MIT1525具備高達15kV的測試電壓和先進的噪聲抑制功能，非常適合在風電場這種存在復雜電磁干擾的環境下進行測試。

測試數據與分析：

在5000V測試電壓下，對發電機定子繞組進行測試，記錄到以下數據：

? R15s = 4.5 GΩ

? R60s = 5.8 GΩ

? R10min = 6.5 GΩ

根據這些數據計算：

? 吸收比（DAR）= R60s / R15s = 5.8 GΩ / 4.5 GΩ ≈ 1.29

? 極化指數（PI）= R10min / R1min = 6.5 GΩ / 5.8 GΩ ≈ 1.12

結果判讀與建議：根據IEEE Std 43-2013《旋轉機械絕緣電阻測試指南》，對于大多數旋轉電機，PI值低于2.0通常被視為絕緣受潮或存在嚴重缺陷的強烈信號。本案例中，DAR值1.29和PI值1.12均遠低于推薦值，明確指示發電機定子繞組絕緣存在嚴重受潮或老化。結合運行中偶發的異常振動和溫升，運維團隊判斷絕緣劣化已達到臨界狀態，存在擊穿風險。

基于此診斷，運維團隊立即安排停機檢修，并發現定子繞組多處絕緣已出現碳化和潮濕痕跡。通過及時更換受損繞組，成功避免了一次可能導致發電機報廢的重大故障。此案例再次印證了康高特所提供的高性能絕緣電阻測試儀在早期故障預*中的關鍵作用，尤其是在對可靠性要求高的風力發電機組維護中，其*診斷能力為風電場的安全穩定運行提供了有力保障。

結論

絕緣電阻測試儀作為電力設備絕緣診斷的核心工具，其測試結果的準確性與診斷的深度直接影響著電力系統的安全與效率?？蹈咛刈鳛榈碾娏z測儀器廠家，通過引進Megger等國際*品牌的先進產品，并結合自身強大的技術服務能力和豐富的行業經驗，為用戶提供了從基礎測試到*診斷的方面解決方案。無論是超高壓變壓器的預防性試驗，還是風力發電機組的故障預*，康高特的解決方案都展現出的性能和實效性，有效提升了電力設備絕緣管理的科學化水平，為電力行業的持續健康發展貢獻了重要力量。

參考文獻

[1]IEEE Std 43-2013, IEEE Recommended Practice for Testing Insulation Resistance of Rotating Machinery. (2013).

[2]DL/T 596-2021, 電力設備預防性試驗規程. (2021).

[3]IEC 60060-1:2025, High-voltage test techniques – Part 1: General definitions and test requirements. (2025).

[4]CIGRE Technical Brochure 878, The Condition of Solid Transformer Insulation at End-of-Life. (2022).

[5]IEC 61010-1:2010, Safety requirements for electrical equipment for measurement, control and laboratory use – Part 1: General requirements. (2010).

[6]GB/T 11022-2020, 高壓交流開關設備和控制設備標準的共用技術要求. (2020).
