一、testo350煙氣分析儀調試

手操器

?手操器中裝有一塊不可取出的充電電池。

   取下顯示屏上的保護膜。

   在使用手操器之前，應將充電電池完全充滿。

分析箱

?手操器中有一塊充電電池。

    在使用控分析箱之前，應將充電電池完全充滿。

二、testo350煙氣分析儀了解產品

2.1電源、電池 /  供電電池

注意：若較長時間斷開手操器的電源（例如充電電池耗盡），日期/時間設定會丟失。

2.1.1為手操器的充電電池充電

?只有當環境溫度介于±0...+35 ℃之間時，充電電池才能充電。若充電電池完全放電，則室溫下的充電時間將為大約 7 小時（使用電源適配器充電）或大約 14 小時（通過數據總線電纜充電）。

?通過電源充電（ 物品代碼 0554 1096）

   關閉手操器的開關。

1. 將電源插頭與手操器的電源插座相連。

2. 將電源的插頭插入供電插座中。

    充電過程開始。顯示屏上會顯示充電情況。

    當充電電池充電完畢，儀器自動進入涓流充電模式。

?通過分析箱充電

    手操器與分析箱通過接觸片或者數據總線電纜連接。

    分析箱通過電源供電。

?使用低電量電源使操作，或在關閉狀態下。

2.1.2為分析箱的充電電池充電

?只有當環境溫度介于±0...+35 ℃之間時，充電電池才能充電。若充電電池完全放電，則室溫下的充電時間將為大約 6 小時。

?分析箱已關閉。

?將電源插頭與分析箱的電源插座相連。

?充電過程開始，風扇自動開始轉動。充電電池充電期間，LED 狀態指示燈為綠色。

?當充電電池充電完畢，儀器自動進入涓流充電模式。LED 狀態指示燈為綠色且閃爍。

2.1.3電池的保養

?不要將充電電池的電量完全耗盡。

?充電電池應只在充過電的情況下保存，并且在較低溫度下存放，但是溫度不低于 0 ℃。

?若停用時間較長，則應每 3 個月對電池進行一次放電和充電。點滴式充電的時間不得超過 2 天。

2.1.4.使用電源工作

?如果使用過程中遇到危險情況，可拔下電源插頭以斷開儀器與市電的連接。

?放置儀器時需考慮電源插座的位置，以方便連接。

手操器

?將電源插頭與手操器的電源插座相連。

?將電源的插頭插入供電插座中。

   手操器以電源供電。

    若手操器關閉，則會自動開始充電電池充電過程。開啟手操器會終止電池充電過程，并且手操器隨后以電源提供電力。

分析箱使用內置電源工作

?將電源箱與分析箱和供電插座相連。

    分析箱以內置電源供電。

    若分析箱關閉，則會自動開始充電電池充電過程。使用手操器開啟煙氣分析儀會終止電池充電過程。

分析箱使用直流電壓輸入工作

?需要配備電池端口和連接分析箱用適配器的電纜（0554 1337，附件）。

    若分析箱關閉，則會自動開始充電電池充電過程。使用手操器開啟煙氣分析儀會終止電池充電過程。

2.2連接探頭/傳感器

注意：傳感器檢測功能在激活過程中發生：所需使用的傳感器必須在煙氣分析儀開啟之前連接到分析儀上，否則必須關閉分析儀，并在更換傳感器后再次打開，以便可以讀入正確的數據。

?將所需探頭/傳感器連接到相應的端口上。

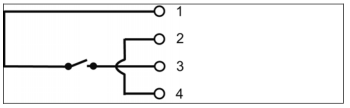

2.3占用觸發器輸入

?觸發器輸入可用作啟動或停止（側升或側降）測量程序的指標。

?使用外部電壓供電（5...12 V），占用觸發器輸入：

?使用儀器內電壓供電（12 V），占用觸發器輸入：

注意：若使用儀器內電壓供電，則煙氣分析儀只能在插入電源插頭的情況下，在關閉狀態時通過觸發器輸入而啟動。

2.4連接系統組件

4.1通過接觸片連接

?手操器通過接觸片連接方式與分析箱連接。

1. 將手操器底部的卡槽放置與分析箱上的卡針嚙合。

2. 按下手操器，手操器頂部與分析箱連接處的鎖扣會有連續兩次的“咔嗒 ”聲，方為安裝到位。

注意：為了在運輸途中保護顯示屏，手操器可以顯示屏向下安裝于分析箱上，當然，此時手操器與分析箱是沒有信號連接的。

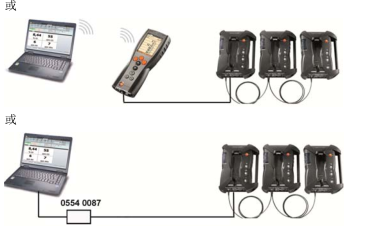

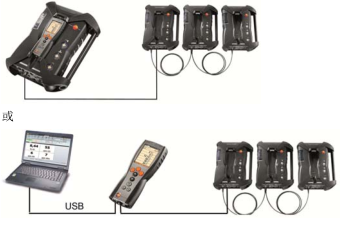

4.2通過數據總線連接

注意：如果使用 easyEmission 軟件來操作，總線內的分析箱的數量不可以改動。若要增加新的分析箱，關閉 easyEmission軟件，連接好要增加的新的分析箱后，再重啟 easyEmission軟件。

?使用德圖數據總線電纜可以將獨立的系統（如手操器與分析箱，或分析箱與分析箱）連接至總線系統。

注意：在開啟總線系統之前，連接組件的總線地址和數據速率必須被修改。

?關于此點，每個組件連接在總線系統之前，必須通過手操器或者 PC分別設置其參數值。

調用功能：

總線地址

?接入數據總線的每個組件的總線地址都是模糊的，如果有必要，可自行更改。

1.總線地址→ [Edit]

2.設置新的總線地址：

3.確認：[OK]

數據速率

?總線系統內組件數量決定數據速率的選擇。

?帶有一個分析箱的手操器：500 kbit/s

? 其他情況 ：50 kbit/s

?選擇  數據速率 500 kbit/s 或 50 kbit/s：, , → [ 更改] → 或 [ESC]。

注意：若使用手操器連接數個分析箱，則同一時間只會顯示一個分析箱的測量數據，或者只可交替激活一個分析箱。這可以通過選擇分析箱來實現，參見第4141頁上的 搜尋分析箱 章節。

注意：若使用電腦連接數個分析箱，則可以同時激活所有分析箱，并互相平行打開，例如，平行顯示不同分析箱的測量通道。

注意：若 PC 或者數據總線控制器（0554 0087）連接有數個分析箱，分析箱的數量決定*小采樣頻率。

?可以使用德圖數據總線電纜，連接各個組件。

在對數據總線電纜連接進行設定時，請遵守如下要點：

?只使用德圖的數據總線電纜。

?不要將數據總線電纜排布在供電電纜附近。

?使用電源為每臺分析箱充電，以確保充足的電源供應。

?在啟動系統之前，電纜應很好的插接完畢。但是可以在運行時進行插接（熱插拔），但是根據系統組成的不同，系統可能需要再次關閉開啟。

?在承受負荷時，不得斷開連接。

?數據總線用戶：每個數據總線系統中，*多可容納 16 個分析箱。

?電纜長度：手操器和分析箱之間為*大 50 米，數據總線系統中的所有分析箱之間*大 800 米。

?總線系統必須具備一個已定義的電氣終端，參見下文。

總線系統的電氣終端

?數據總線系統的結構式線性的。手操器或使用 USB 接口的德圖數據總線控制器代表線的開端。

?系統中*后連接的組件（分析箱或模擬輸出盒）代表總線的終端。

?這一組件必須有已定義的電氣終端。

?若模擬輸出盒是*遠端的用戶。

?將數據總線終端插頭插入模擬輸出盒上空著的數據總線插座中。

?若分析箱是*遠端的用戶。

?將分析箱上數據總線終端滑動開關（ 參見第27 頁上 連接 /  接口 的*  點） 撥動到右側開關位置。

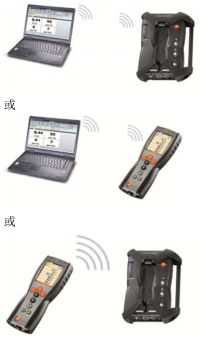

4.3通過藍牙 ? 連接（ 選配）

?控制裝置可以通過藍牙，連接到分析箱或電腦/筆記本電腦上，只要兩個組件均配備此功能即可。

2.5.  啟動

在啟動之前

?連接所有系統組件。

?連接所有所需探頭/傳感器。

?將所有系統組件接通電源。

?當啟動時，手操器應已被插接到分析箱的接觸片上，或通過數據總線電纜相連，或加入分析箱的供電電纜，以便可以通過藍牙啟動。

啟動

?按下按鈕。

    顯示啟動畫面（持續時間：大約 5 秒鐘）。

    顯示手操器顯示畫面。

    手操器搜索所連接的分析箱并在顯示屏上的獨立標簽欄中顯示這些分析箱。

手操器和分析箱連接斷開時：

?如果手操器為開啟狀態，必須再一次按下來實現分析箱和手操器的連接。

2.6調出功能

?選擇功能：[▲]、[▼]。

    所選中的功能帶框顯示。

?確認選擇：[OK]。

    開啟所選中的功能。

2.7輸入數值

?某些功能需要輸入數值（數字、單位、字符）。根據所選擇的功能的不同，通過列表區域或者輸入編輯器輸入數值。

?列表區域

1. 選擇需要變更的數值（數字、單位）：[▲]、[▼]、[?]、[?]（取決于所選擇的功能）。

2. 按下[Change]（[ 編輯]）按鍵。

3. 設定數值：[▲]、[▼]、[?]、[?]（取決于所選擇的功能）。

4. 確認輸入數值：[OK]（[ 確認]）。

5. 如有需要，重復第 1 步到第 4 步的過程。

6. 保存輸入數值：[Finished]（[ 結束]）。

輸入編輯器

1. 選擇需要變更的數值（字符）：[▲]、[▼]、 [?]、[?]。

2. 接受數值：[OK]（[ 確認]）。

選項：

?在大寫字符 / 小寫字符之間切換：

選擇 Ι ← ABC → &$/ → Ι ：[▲]、[▼] →[ABC → &$/]。

?將光標放在文檔中：

選擇 Ι ← ABC → &$/ → Ι ：[▲]、[▼] → [Ι ← ]或[ → Ι]。

?刪除光標前或光標后的字符：

選擇 ← next（ 下一步） → ：[▲]、[▼] → [ ← ]或[ → ]。

?如有需要，重復第 1 步到第 2 步的過程。

?保存輸入：選擇  ← next（ 下一步） → ：[▲]、[▼] →[Next]（[ 下一步]）。

2.8打印數據 /  保存數據

?通過菜單選項進行打印和保存。通過左側功能鍵，可以訪問菜單選項，很多不同的菜單中也可以訪問菜單 選項。給右側功能鍵分配功能 保存或 打印，參見第47頁上的 設定右側功能鍵。

注意：只有在經過分配的測量視圖中有顯示區域的測量值，才會被保存 / 打印出來。

注意：測量數據可以在保存過程的同時進行打印，而測量過程可保持運行。

注意：被稀釋的傳感器的測量值在打印時會被著重提示，數值下方有下劃線表識。

2.9搜尋分析箱

（僅可通過 手操器標簽使用）

? → Search for boxes（搜尋分析箱） → [OK]。

    通過數據總線連接的分析箱顯示出來（標簽）。

    分析箱通過藍牙 ? 連接：

?找到分析箱：

    分析箱與手操器自動連接。

?找到數個分析箱：

    顯示可用的分析箱，以供選擇。

注意：從選擇區域選擇新的分析箱，會斷開原有的藍牙 ? 連接。

2.10確認錯誤報文

?若出現錯誤，顯示屏上會顯示一條錯誤報文。

    確認一條錯誤報文：[OK]。

?已發生而未解決的錯誤會在標題欄中以*告標識提示。

?到現在為止仍未解決的錯誤報文可以在菜單 故障診斷中顯示。請參見第47頁上的 傳感器診斷

2.11關閉

?關閉煙氣分析儀時，未經保存的測量數據即告丟失。

吹洗階段

?關閉時，分析箱檢查傳感器中是否存留有煙氣。若有必要，以新鮮空氣吹洗傳感器。吹洗階段的持續時間取決于傳感器中的氣體濃度。

?按下關閉按鈕。

    吹洗階段開始。

    煙氣分析儀關閉。分析箱風扇繼續轉動一段時間是正常的。

三、testo350煙氣分析儀文件夾/測量點

（僅可通過 分析箱標簽使用）

?所有測量讀數均可保存在當前激活的測量點下。測量儀器關閉時，尚未保存的讀數即告丟失。

?文件夾和測量點可以生成、編輯、復制和激活。文件夾和測量點（包括協議）也可以被刪除。

調出某項功能：

?→ Folders（文件夾） → [OK]（[ 確認]）。

調節顯示：

?在概覽（顯示每個文件夾的測量點的數量）和詳細視圖（顯示每個文件夾的所有測量點）之間切換：[Overview]（[ 概覽]）或[Details]（[ 詳情]）。

激活一個測量點：

?選擇測量點 → [OK] （[ 確認]）。

    該測量點激活，菜單 測量類型打開。

生成一個新測量點：

?測量點總是生成在文件夾中。

1.選擇需要生成測量點的文件夾。

2.[Options]（[ 選項]） → New/Location（新建/測量點） →[OK]。

3.輸入數值或進行設定。

可以進行以下輸入/設定：

參數	說明
測量點	輸入名稱
應用	選擇應用
燃料	選擇燃料
外形	輸入直徑、長度、寬度、高度和面積。
	為了能正確測量體積流量，你必須設定截面外形和面積。體積流量是由此處輸入的幾何形狀和所測得的流速計算而得的。
皮托管系數	參數“皮托管因數”影響流速、體積流率和質量流量的測量。皮托管因數取決于所使用的皮托管的類型：
	直皮托管：因數= 0.67
	普朗特皮托管（彎皮托管）：因數= 1
濕度	參數“濕度”（助燃空氣的濕度）影響 qA（煙氣熱損失）和煙氣露點的計算。出廠設定的濕度為80.0 %。為了實現更高的精度，可以調節此數值節達到實際環境條件。
*壓力	*壓力影響流速、體積流量、質量流量和煙氣露點的計算。出廠設定是 980 mbar。為了實現更高的精度，可以調節此數值節達到實際環境條件。
	若安裝有二氧化碳（紅外）模塊，則會使用此處所測得的*壓力值。
大氣壓	只有當無法獲得*壓力時（無二氧化碳紅外模塊可用），則需要輸入大氣壓力和海拔高度。
	大氣壓力影響流速、體積流量、質量流量和煙氣露點的計算。為了實現更高的精度，可以調節此數值節達到實際環境條件。
	不考慮海拔，年均大氣壓力為 1013 mbar。根據當前的天氣，壓力在年平均值附近波動，范圍為+20mbar。
海拔	海拔高度影響流速、體積流量、質量流量和煙氣露點的計算。為了實現更高的精度，可以調節此數值節達到實際環境條件。
露點	參數“露點”（助燃空氣的露點）影響 qA（煙氣熱損失）和煙氣露點的計算。出廠設定的露點為1.5 ℃。為了實現更高的精度，可以調節此數值節達到實際環境條件。

4.*終完成輸入：[Finished]（[ 結束]）。

其他測量點選項：

?[Options]（[ 選項]） → Edit Location（編輯測量點）：對一個已經存在的測量點進行修改。

?[Options]（[ 選項]） → Copy Location（復制測量點）：在同一個文件夾中復制一個已經存在的測量點。

?[Options]（[ 選項]） → Delete Location（刪除測量點）：刪除一個已經存在的測量點。

生成一個新文件夾：

1. [Options]（[ 選項]） → New Folder（新建文件夾）→ [OK]。

2. 輸入數值或進行設定。

3. *終完成輸入：[Finished]（[ 結束]）。

其他文件夾選項：

? 編輯文件夾：對一個已經存在的文件夾進行修改。

? 復制文件夾：復制一個已經存在的文件夾。

? 刪除文件夾：刪除一個已經存在的文件夾，包括文件夾中生成的測量點。

? 刪除所有文件夾：刪除所有已經存在的文件夾，包括文件夾中生成的所有測量點。

四、testo350煙氣分析儀數據記錄

分析箱

?測量數據總是存儲在測得測量數據的分析箱的測量記錄中。

?顯示所有已建立的文件夾和測量點的概覽。顯示相應測量點的測量記錄?？梢燥@示，打印，刪除測量記錄，以及復制測量記錄到手操器中。

手操器

?手操器中無法保存測量點。分析箱中所保留的測量記錄可以復制到手操器中，例如可以傳輸這些記錄以供電腦軟件進行評估之用，而測量點可以保留分析箱的狀態。

?為了便于分派，測量記錄保存在分析箱的序列號下。這些記錄中所包含的數據（文件夾、測量場所、讀數）的顯示方式與在分析箱中的顯示方式類似。

調出功能：

? → Measurement records（數據記錄）→ [OK]

?只適用于手操器的標簽：選擇分析箱的序列號 → [OK]。

調節顯示：

?在概覽（顯示每個文件夾的測量點的數量）和詳細視圖（顯示每個文件夾 的所有測量點）之間切換：[Overview]（[ 概覽]）或[Details]（[ 詳細]）。

顯示記錄：

1.從詳細視圖中選擇想要的記錄。

2.[Data]（[ 數據]）。

選項：

?[Options]（[ 選項]） → Delete all Records（刪除所有記錄）：刪除所有測量點下的記錄。

?[Options] （[ 選項]） → [Copy All Records] （[復制所有記錄復制所有記錄]）：復制所有測量點下的記錄。

分析箱選項：

?[Options]（[ 選項]） → Print Data（打印數據）：將所選擇的記錄數據傳輸?shù)接涗洿蛴C(jī)。

?[Options]（[ 選項]） → Copy Record（復制記錄）：將記錄復制到手操器的記錄日志中。

?[Options]（[ 選項]） → Delete Record（刪除記錄）：刪除所選擇的記錄。

?[Options]（[ 選項]） → Show Graphic（顯示圖形）：以圖形形式，顯示所保存下來的記錄數據。

?[Options]（[ 選項]） → Number of Lines（行數）：改變每頁顯示頁面中顯示的測量數據的數量。

?[Options]（[ 選項]） → Delete all Records（刪除所有記錄）：刪除一個測量場所中的所有已保存記錄。

?[Options]（[ 選項]） → Copy All Records（復制所有記錄）：將一個測量場所中的所有記錄復制到手操器的記錄日志中。

手操器選項：

?[Options]（[ 選項]） → Delete all Records（刪除所有記錄）：刪除一個測量點中的所有已保存記錄。

五、testo350煙氣分析儀儀器診斷

?顯示重要的操作數值和儀器數據。可以進行氣路檢查?？梢燥@示傳感器的狀態和任何尚未解決的儀器錯誤。

調出功能：

? → Instrument Diagnosis（儀器診斷）→ [OK]（[ 確認]）.或

?[ i ]。

5.1故障診斷

?Error Diagnosis（故障診斷）→ [OK]（[ 確認]）

?顯示尚未解決的錯誤、*告和提示信息。

?顯示下一個 / 上一個錯誤：[▲]、[▼]。

5.2氣路檢查

（僅可通過 分析箱標簽使用）

?定期檢查煙氣分析儀是否存在泄漏情況，以確保測量*。

?泄漏測量需要一個塑料帽 0193 0039，該塑料帽與煙氣探頭儀器提供）。

1.Gas Path Check（氣路檢查） → [OK]。

2.將塑料帽放在煙氣探頭的頂端，以便將開孔完全蓋住。

    顯示泵流量。

    若體積流量低于 0.04 升/分鐘：則氣路不存在泄漏情況（顯示屏上的紅綠燈為綠色）。

    若體積流量高于 0.04 升/分鐘：則氣路存在泄漏情況（顯示屏上的紅綠燈為紅色）。必須檢查探頭和分析箱是否存在泄漏情況。

5.3傳感器診斷

（僅可通過 分析箱選項卡使用）

1.Sensor Diagnosis（傳感器診斷） → [OK]。

2.選擇傳感器：[▲]、[▼]。

    傳感器的狀態以指示燈形式顯示。

注意：傳感器可以恢復。因此，傳感器狀態指示可以從黃色變成綠色，或者從紅色變成黃色。

5.4設備信息

?Device Information（設備信息） → [OK]。

    顯示信息。
