Auto-Ohm 200 S3是Vanguard的第四代基于微處理器的真正的直流微歐姆計。

它專為測試超高壓斷路器接觸電阻，套管接觸接頭，焊接接頭或任何低電阻測量應用而設計。 這種高電流和非常輕巧的（16.8磅/7.6千克）微歐姆表的設計符合IEEE C57.09-1999（5.15）對測試斷路器接觸電阻的要求。Auto-Ohm 200 S3可*測量1微歐至5歐的電阻值。 電流大于5A時，可能

有0.1微歐的分辨率。 Auto-Ohm 200 S3將1A至200A的可選真正直流測試電流應用于要測試的電阻負載。

產品概述

Auto-Ohm 200 S3控制測試電流的上升和下降速率。 測試電流的上升和下降速率可以從5秒到30秒選擇。 “自動測試”模式也是可用的，并且可以通過將感應電纜的引線穿過當前路徑中的兩個感興趣的點來簡單地啟動。 在斷路器接觸時測量多個電阻值序列時，此功能非常方便。

Auto-Ohm 200 S3還可以將測試結果與預設限制進行比較，并確定測試是否通過，并相應顯示“通過”或“失敗”標志。由于真正的直流電流（具有受控的上升/下降時間）通過斷路器觸點，所以沒有磁瞬變被感應到斷路器的電流互感器中。 該功能大大降低了斷路器控制（總線差動繼電器）感應跳閘的風險。

雙接地選件

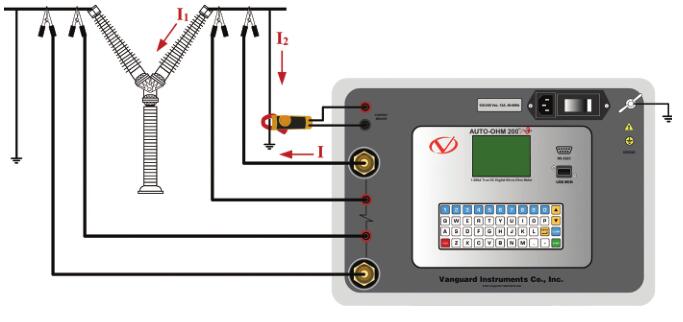

通過雙接地選項，Auto-Ohm 200 S3還可以測量斷路器套管兩側接地的斷路器接觸電阻。 當測試電流施加到兩側接地的斷路器時，一些測試電流流過安全接地電纜。 Auto-Ohm 200 S3使用外部電流傳感器測量并消除總電流中的電流。 Auto-Ohm然后計算斷路器的實際電阻值。

測試記錄存儲

Auto-Ohm 200 S3可以在內部存儲64條讀數的128條記錄，并且可以在外部USB閃存驅動器上存儲多達999條測試記錄。 測試頭信息（公司，變電站，斷路器ID）也可以使用44鍵鍵盤輸入，并與每個測試記錄一起存儲。

計算機接口

基于Windows®的分析軟件隨每個單元一起提供，可用于檢索測試記錄（通過RS-232C端口或USB閃存驅動器從本機內存中讀?。治鰷y試結果并在桌面打印機上打印測試結果。 測試記錄也可以導出為PDF，Excel和XML格式以供進一步分析。

包含的電纜

Auto-Ohm 200 S3配有30英尺的測試電纜。 一個15英尺的測試電纜組也可作為一個選項。 測試電纜末端為重型焊接式夾鉗。 測試電流和電壓檢測電纜被隔離并固定在夾爪上。 該功能可以簡單地連接到斷路器套管。 可選的電壓檢測電纜和探頭可用于測量小型接入位置的電阻。 可選的重型焊接型C型夾具也可用于將測試引線連接到多種套管尺寸，匯流條或大型導體。

用戶界面

Auto-Ohm 200 S3具有背光（128 x 64像素）LCD屏幕，可在陽光直射和低照度兩種環境下觀看。 電阻讀數以微歐姆或毫歐的形式顯示在LCD屏幕上。 該裝置通過前面板上方便的44鍵“QWERTY”鍵盤進行操作。
