伴隨著科技的進步，人們對探傷儀產品的需求越來越多，如果我們想知道產品內部有沒有缺損，X射線探傷儀會是設備檢測的好助手。X射線探傷儀的相關名稱為X射線檢測儀，它們的作用是相似的。

射線的種類很多，其中易于穿透物質的有X射線、γ射線、中子射線三種。這三種射線都被用于無損檢測，其中X射線和γ射線廣泛用于鍋爐壓力容器焊縫和其他工業產品、結構材料的缺陷檢測，射線檢測*主要的應用是探側試件內部的宏觀幾何缺陷(探 傷)。按照不同特征(例如使用的射線種類、記錄的器材、工藝和技術特點等)可將射線檢測分為許多種不同的方法。

X射線照相法是指用X射線穿透試件，以膠片作為記錄信息的器材的無損的檢測方法。該方法是*基本的，應用*廣泛的一種射線檢測方法。

一、X射線照相法原理

1、X射線是從X射線管中產生的，X射線管是一種兩極電子管。將陰極燈絲通電使之白熾電子*在真空中放出，如果兩極之間加幾十千伏以至兒百千伏的電壓(叫 做管電壓)時，電子*從陰極向陽極方向加速飛行、獲得很大的動能，當這些高速電子撞擊陽極時。與陽極金屬原子的核外庫侖場作用，放出X射線。電子的動能部 分轉變?yōu)閄射線能，其中大部分都轉變?yōu)闊崮堋ｋ娮邮菑年帢O移向陽極的，而電流則相反，是從陽極向陰極流動的，這個電流叫做管電流，要調節管電流，只要調節 燈絲加熱電流即可，管電壓的調節是靠調整X射線裝置主變壓器的初級電壓來實現的。利用射線透過物體時，會發生吸收和散射這一特性，通過測量材料中因缺陷存 在影響射線的吸收來探測缺陷的。X射線通過物質時，其強度逐漸減弱。射線還有個重要性質，*是能使膠片感光，當X射線照射膠片時，與普通光線一樣，能使膠 片乳劑層中的鹵化銀產生潛象中心，經過顯影和定**黑化，接收射線越多的部位黑化程度越高，這個作用叫做射線的照相作用。因為X射線或γ射線的使鹵化銀 感光作用比普通光線小得多，所以必須使用特殊的X射線膠片，這種膠片的兩面都涂敷了較厚的乳膠，此外，還使用一種能加強感光作用的增感屏，增感屏通常用鉛 箔做成。把這種曝過光的膠片在暗室中經過顯影、定影、水洗和干燥，再將干燥的底片放在觀片燈上觀察，根據底片上有缺陷部位與無缺陷部位的黑度圖象不一樣， *可判斷出缺陷的種類、數量、大小等，這*是射線照相探傷的原理。

二、射線檢測設備射線照相設備可分為：

X射線探傷機，高能射線探傷設備(包括高能直線加速器、電子回旋加速器);γ射線探傷機三大類。X射線探傷機管電壓在450kV以下。高能加速器的電壓一般在2~24MeV，而γ射線探傷機的射線能量取決于放射性同位素。

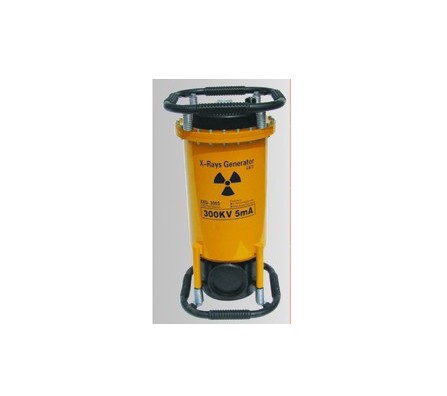

X射線探傷機射線機主要由機頭、高壓發生裝置。供電及控制系統，冷卻卻防護設施四部分組成?？煞譃閿y帶式，移動式兩類， 攜帶式X射線機主要用于 現場射線照相，管電壓一般小于320kV，*大穿透厚度約50mm。其高壓發生裝置和射線管在一起組成機頭，通過低壓電纜與控制箱連接。

通過上面為我們介紹的，我們對X射線探傷儀有了初步了解吧，愛儀器儀表網為您提供你想要的設備。
