TXL870 TORKEL 蓄電池測試額外負載設備

型號：TXL830/TXL850/TXL870 TORKEL 蓄電池測試額外負載設備

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

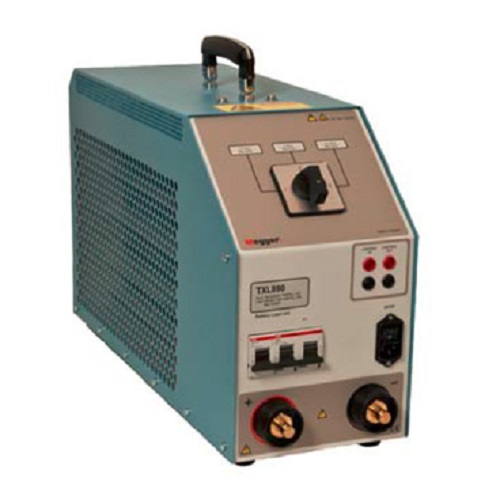

美國Megger TXL830/TXL850/TXL870 TORKEL 蓄電池測試系統的額外負載設備 由愛儀器儀表網代理，它的設計是與 TORKEL 電池負載測試儀一同使用。其用途是在恒定電流或恒定功率測試時提供較高的負載電流。TORKEL 和 TXL 額外負載設備共同組成能夠對高達數千安的電流的蓄電池進行放電的系統?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TXL830/TXL850/TXL870 TORKEL 蓄電池測試系統的額外負載設備介紹：

這些電阻式額外負載不具備任何調節功能，專為與 TORKEL 電池負載單元配合使用而設計。其用途是在恒定電流或恒定功率測試中提供更高的負載電流。TORKEL 與 TXL 額外負載共同構成一個系統，該系統能夠以高達數千安培（kA）的電流對蓄電池進行放電。TXL 額外負載直接連接到蓄電池，TORKEL 則使用鉗形電流表測量總電流。當 TORKEL 停止工作時，TXL 額外負載會自動關閉。

TORKEL/TXL 系統示例（一）

*大恒定電流（安培）	TORKEL 單元數量	TXL 單元數量
TORKEL 820 + TXL830，12 伏蓄電池（6 節單體）1	-	-
234	1	1
571	1	4
918	1	6
TORKEL 820 + TXL830，24 伏蓄電池（12 節單體）1	-	-
495	1	1
1170	1	4
1890	2	6
TORKEL 820 + TXL850，48 伏蓄電池（24 節單體）1	-	-
499	1	1
1189	1	4
1918	2	6

1 每節單體蓄電池從 2.15 伏放電至 1.8 伏

為并行功率測試提供更高的負載電流
放電過程由 TORKEL 單元控制
直接與被測試蓄電池連接

TORKEL/TXL 系統示例（二）

*大恒定電流（安培）	TORKEL 單元數量	TXL 單元數量
TORKEL 840/860 + TXL830，24 伏蓄電池（12 節單體）1	-	-
263	1	1
670	2	2
1005	3	3
TORKEL 840/860 + TXL850，48 伏蓄電池（24 節單體）1	-	-
264	1	1
909	2	3
TORKEL 840/860 + TXL870，110 伏蓄電池（54 節單體）1	-	-
188	1	1
532	2	4
845	2	8
TORKEL 840/860 + TXL870，120 伏蓄電池（60 節單體）2	-	-
194	1	1
557	2	4
895	2	8
TORKEL 840/860 + TXL870，220 伏蓄電池（108 節單體）1	-	-
94	1	1
266	2	4
423	2	8

1 每節單體蓄電池從 2.15 伏放電至 1.8 伏2 每節單體蓄電池從 2.15 伏放電至 1.75 伏

TXL830/TXL850/TXL870 TORKEL 蓄電池測試系統的額外負載設備應用場景

TORKEL 與額外負載 TXL 配合使用，適用于需要對蓄電池進行高電流放電測試的場景，例如高壓變電站和工業環境中的蓄電池性能檢測等。

TXL830/TXL850/TXL870訂購信息

物品	零件編號
適用于 TORKEL 系統的額外負載
TXL830	BS-59093
TXL850	BS-59095
TXL870	BS-59097
電纜組
適用于 TXL830 和 TXL850
2 組 ×3 米，70 平方毫米，270 安，帶電纜接線片。*大 100 伏。5 千克	GA-00554
適用于 TXL870
2 組 ×3 米，25 平方毫米，110 安，帶電纜接線片。*大 480 伏。3 千克	GA-00552

TXL830/TXL850/TXL870 TORKEL 蓄電池測試系統的額外負載設備

以下規格在額定輸入電壓和環境溫度為 + 25°C（77°F）的條件下有效，規格如有變更，恕不另行通知。

環境要求

項目	具體參數
應用領域	該儀器適用于高壓變電站和工業環境
工作溫度	0°C 至 +40°C
存儲與運輸溫度	-40°C 至 +70°C
濕度	5% - 95% 相對濕度，無冷凝
CE 認證	符合低電壓指令（LVD）2006/95/EC、電磁兼容性指令（EMC）2004/108/EC

負載部分

項目	具體參數
電源電壓	100 - 240 伏交流，50/60 赫茲
功耗	*大 75 瓦（W）
保護功能	熱斷路器、自動過載保護
尺寸	儀器：210×353×600 毫米；運輸箱：265×460×750 毫米
重量	儀器：13 千克；含運輸箱：21.4 千克
電纜組（TXL830 和 TXL850 適用）	2 組 ×3 米，截面積 70 平方毫米（mm2），額定電流 270 安培（A），帶電纜接線片；*大電壓 100 伏（V）；重量 5 千克
電纜組（TXL870 適用）	2 組 ×3 米，截面積 25 平方毫米（mm2），額定電流 110 安培（A），帶電纜接線片；*大電壓 480 伏（V）；重量 3 千克

各型號核心參數對比

參數	單位	TXL830	TXL850	TXL870
*大直流電壓	伏（V）	28	56	140 / 280
*大電流	安培（A）	300	300	140 伏時 112；280 伏時 56
*大功率	千瓦（kW）	8.3	16.4	15.8
內部電阻（3 檔選擇開關）	-	-	-	-
檔位 1 電阻	歐（Ω）	0.275	0.55	4.95
檔位 1 對應電流 - 電壓 - 單體配置	-	100 安（27.6 伏，12 節 ×2.3 伏）；78.5 安（21.6 伏，12 節 ×1.8 伏）	100 安（55.2 伏，24 節 ×2.3 伏）；78.5 安（43.2 伏，24 節 ×1.8 伏）	50.1 安（248.4 伏，108 節 ×2.3 伏）；39.2 安（194.4 伏，108 節 ×1.8 伏）
檔位 2 電阻	歐（Ω）	0.138	0.275	2.48
檔位 2 對應電流 - 電壓 - 單體配置	-	200 安（27.6 伏，12 節 ×2.3 伏）；156 安（21.6 伏，12 節 ×1.8 伏）	200 安（55.2 伏，24 節 ×2.3 伏）；156 安（43.2 伏，24 節 ×1.8 伏）	-
檔位 3 電阻	歐（Ω）	0.092	0.184	1.24
檔位 3 對應電流 - 電壓 - 單體配置	-	300 安（27.6 伏，12 節 ×2.3 伏）；235 安（21.6 伏，12 節 ×1.8 伏）	300 安（55.2 伏，24 節 ×2.3 伏）；235 安（43.2 伏，24 節 ×1.8 伏）	100 安（124.2 伏，54 節 ×2.3 伏）；78.4 安（97.2 伏，54 節 ×1.8 伏）
