美國Megger BVM、BVM300和VM600蓄電池電壓監測器是蓄電池電壓測量裝置，BVM、BVM300和VM600蓄電池電壓監測器用于為電力變電站、電信設施和計算機數據中心UPS系統中常見的大型、工業用電池組進行測試。由愛儀器儀表網代理?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

BVM、BVM300和VM600蓄電池電壓監測器介紹：

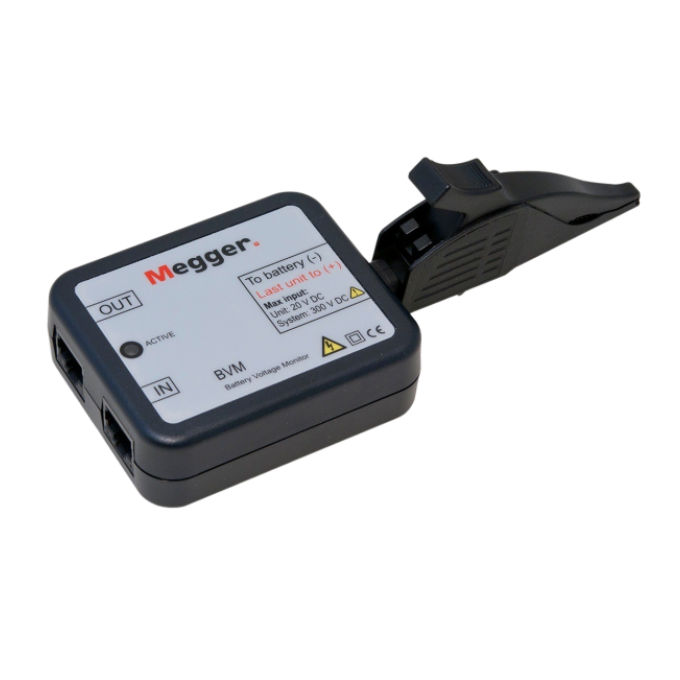

BVM 設備是一款用于電池組的電池單體 / 模塊電壓測量系統，可與 TORKEL 等負載設備配合使用，也可通過電腦（安裝 TORKEL Win 或 PowerDB 軟件）測量電池單體 / 模塊電壓。

BVM 系統采用模塊化設計，電池組中每一節待測試的電池或每一個電池模塊，均需配置一個 BVM 單元。每個 BVM 單元通過 “菊花鏈” 方式與下一個單元連接，能靈活且經濟地擴展，滿足從小型到大型電池組的測試需求。
系統配備的海豚夾可輕松拆卸，并可替換為不同類型的標準香蕉插頭夾和 / 或延長線，以適配各種電池連接需求。
在大型工業電池組（常見于變電站、電信設施及 UPS 系統）的容量測試中，單個待測試電池組*多可通過 “菊花鏈” 連接 2×120 個 BVM 單元。當 BVM 系統與負載設備（如 Megger TORKEL）及測試數據管理軟件（TORKEL Viewer、PowerDB 或 TORKEL Win）配合使用時，可按照 IEC（國際電工委員會）和 IEEE（電氣與電子工程師協會）標準執行自動化電池組容量測試，同時滿足 NERC（北美電力可靠性公司）/FERC（美國聯邦能源監管委員會）的要求。
BVM 系統的測試搭建快速便捷：所有 BVM 單元均完全相同，可連接至電池測試的任意位置，靈活性和互換性極強；其 “自動發現”（Auto Discovery）功能能讓主機設備自動識別待測試電池的數量，并為測試鏈中的每個 BVM 單元分配連續的標識。

BVM、BVM300和VM600蓄電池電壓監測器特點

可在容量測試期間自動測量電池單體電壓
“菊花鏈”（Daisy-chain）設計，可擴展至*多 2×120 節電池
高精度與高穩定性，確保數據采集*
電壓量程寬
搭建便捷，提供多種 BVM 系統與電池組的連接方式

BVM、BVM300和VM600蓄電池電壓監測器應用場景
每個 BVM 單元均完全相同，可連接至電池測試的任意位置。測試鏈中的*個 BVM 單元通過一根電纜連接至電源與信號連接器，BVM 系統的數據輸出則通過以太網電纜連接至以下設備：
TORKEL 900 的 BVM USB 端口；
安裝有數據管理軟件（如 PowerDB 或 TORKEL Win）的電腦。
此外，BVM 系統還可與舊款 Megger TORKEL 設備或任何其他電池負載組配合使用，但此時需額外配備一臺安裝有測試管理軟件（如 PowerDB 或 TORKEL Win）的電腦。
與 TORKEL 900 配合的連接示例
連接鏈中的紅色海豚夾應連接至電池組的正極。
在整個放電測試過程中，系統會記錄每個 BVM 設備兩端的電壓。

BVM訂購信息

產品 / 配件名稱	規格說明	型號 / 配件編號
BVM 系統（含基礎配件）	包含：海豚夾、電源與信號連接器、電源、連接電纜、便攜箱；可按需提供 TORKEL Win 軟件	-
BVM150 系統	含 16 個 BVM 單元	CJ-59092
BVM300 系統	含 31 個 BVM 單元	CJ-59093
BVM600 系統	含 61 個 BVM 單元	CJ-59096
BVM 特殊 600 V 系統	含 46 個 BVM 單元；包含：海豚夾、電源與信號連接器、光耦合器、電源、連接電纜、便攜箱	CJ-59198
單個 BVM 單元	-	CJ-59090
PowerDB（可選軟件）	適用于 BVM 及 TORKEL 800/900 系列；對 BVM 和 TORKEL 800 系列：支持控制與報告生成；對 TORKEL 900 系列：僅支持報告生成；可從 www.powerdb.us 免費下載	-
光耦合器（可選）	電池組電壓超過 300 V 時需使用	HC-50040
延長電纜（可選）	BVM 單元至電池的連接延長線（長度：0.5 米 / 1.6 英尺）	04-30050
帶環形連接器的電纜（可選）	帶 M8 環形連接器（長度：0.3 米 / 1 英尺）	KG-00690
帶絕緣扁平連接器的電纜（可選）	帶 6.3 mm 絕緣母頭扁平連接器（長度：0.3 米 / 1 英尺）	KG-00692
電池螺栓適配器（可選）	M8 電池極柱螺栓（M4 螺紋連接）	40-06300
接地墊圈（可選）	型號：B1457-H8	45-10046
BVM 校準套件（可選）	用于 BVM 單元的校準系統	CJ-90090

BVM、BVM300和VM600蓄電池電壓監測器規格

以下技術規格在環境溫度為 +25°C（77°F）時有效，且規格可能會在未經通知的情況下變更。

（一）環境要求

項目	參數
應用領域	適用于發電站、變電站的電池室，以及電信基礎設施和各類 UPS 應用場景
海拔高度	海拔低于 2000 米（6500 英尺）
溫度	1. 工作溫度：5°C~+50°C（41°F~+122°F） 2. 存儲與運輸溫度：0°C~+60°C（32°F~+140°F）
濕度	5%~95% 相對濕度（無冷凝）
CE 認證	1. 低電壓指令（LVD）：2014/35/EU 2. 電磁兼容性指令（EMC）：2014/30/EU 3. 限制有害物質指令（RoHS）：2011/65/EU

（二）通用規格

項目	參數
電源電壓	100~240 V AC，50/60 Hz
功耗	*大 50 VA
保護功能	過壓保護、反壓保護、電壓瞬變保護、靜電放電（ESD）保護
尺寸	1. BVM 單元：75×64×25 毫米（3 英寸 ×2.5 英寸 ×1 英寸） 2. 便攜箱：575×470×205 毫米（22.6 英寸 ×18.5 英寸 ×8.1 英寸）
重量	1. 單個 BVM 單元：0.07 千克（0.15 磅） 2. 含配件及便攜箱：31 個單元的 BVM 系統為 8.8 千克（19 磅）；61 個單元的 BVM 系統為 12.5 千克（27 磅）

（三）測量規格

項目	參數
BVM 單元*大數量	242 個（2×121 個）
電壓量程	0~20 V DC
分辨率	1 mV
測量誤差	< 滿量程的 0.1% ±0.01 V DC
電池組電壓	每回路*大 300 V DC
測量輸入阻抗	1 MΩ
