美國MEGGER　CSU600A和CSU600AT電流供應設備大電流測試儀

型號：CSU600A和CSU600AT電流供應設備大電流測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

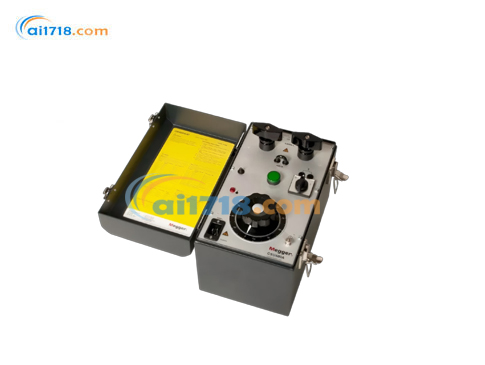

CSU600A和CSU600AT電流供應設備大電流測試儀

美國MEGGER CSU600A和CSU600AT電流供應設備由愛儀器儀表網代理，CSU600A和CSU600AT這些高電流供應設備有兩種主要的應用，di一種是對繼電保護器進行初級測試，初級測試可顯示保護系統的所有部分是否于特定時間內正常運作。di二種應用是在低壓斷路器和過流裝置進行電流測試。，備受用戶歡迎！現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

美國 Megger CSU600A和CSU600AT電流供應設備大電流電源單元測試儀描述：

這些大電流供應單元主要有兩個應用領域。*個是對保護繼電器進行一次測試。一次測試用于檢驗保護系統的所有部件在運行條件下，能否在規定時間內正常協同工作。

第二個應用領域是對低壓斷路器和過流保護裝置進行電流測試。

CSU600A?是一款緊湊的儀器，它與 Timer TM200?以及外部電流表配合使用，能夠滿足對精度、易操作性和性能的嚴格要求。該電流供應單元非常適合用于：a) 電流互感器的性能和變比測試；b) 保護繼電器的一次測試；c) 低壓和高壓斷路器的電流測試；d) 需要可變電流的調試測試。

CSU600AT?提供了更全面的解決方案。它內置定時器和模擬電流表，能快速、輕松地進行大致電流設置。因此，連接時間被縮短到了*短。

CSU600A 和 CSU600AT 電流供應單元具有出色的重量性能比。

CSU600A和CSU600AT電流供應設備大電流測試儀特點：

緊湊堅固

使用快速簡便

應用范圍廣泛

出色的重量性能比

應用示例
重要提示
使用儀器前請閱讀用戶手冊。
保護繼電器設備和低壓斷路器的一次測試
將 CSU600A 的電流輸出端跨接在電流互感器上（圖 A），或連接到斷路器端子上（圖 B）。
將 Timer TM200 的啟動輸入連接到輸出端 T，停止輸入連接到保護繼電器設備的輔助觸點。
設置電流。
執行測試。
從 TM200 讀取時間。

標準配件

電纜套件，GA - 05052

運輸箱，GD - 00182

可選配件

電纜套件 GA - 07052，鉗口寬度 100mm。GA - 07102 和 GA - 09152 套件具有相同的夾具。

TM200，BE - 29090

CSU600A和CSU600AT訂購信息

產品	貨號
CSU600A 配備 2 x 5m（16 英尺）、50mm2 電纜套件 GA - 05052，運輸箱 GD - 00182	115V 電源電壓 BF - 11190 230V 電源電壓 BF - 12290
CSU600AT 配備 2 x 5m（16 英尺）、50mm2 電纜套件 GA - 05052，運輸箱 GD - 00182	115V 電源電壓 BF - 21190 230V 電源電壓 BF - 22290
可選 5m 電纜套件（適用于 115V），2 x 5m（16 英尺），70mm2，重量：8.4kg（18 磅）	GA - 07052
可選 10m 電纜套件，2 x 10m（33 英尺），70mm2，重量：16.8kg（37 磅）	GA - 07102
可選 15m 電纜套件，2 x 15m（49 英尺），95mm2，重量：29.4kg（65 磅）	GA - 09152
TM200 定時器更多信息見 TM200 數據手冊	BE - 29090

CSU600A和CSU600AT電流供應設備大電流測試儀技術規格

技術規格在額定輸入電壓和環境溫度 + 25°C（77°F）下有效。技術規格如有變更，恕不另行通知。

應用領域	本儀器適用于高壓變電站和工業環境
溫度
工作溫度	0°C 至 + 50°C（32°F 至 + 122°F）
存儲和運輸溫度	-40°C 至 + 70°C（-40°F 至 + 158°F）
濕度	5% - 95% 相對濕度，無冷凝
CE 標志
電磁兼容性	2014/30/EU
低電壓指令	2006/95/EC
RoHS 指令	2011/65/EU
一般規格
電源電壓	115 或 230V 交流，50/60Hz
*大功耗	115V，667VA 連續（間歇 3738VA）；230V，851VA 連續（間歇 6440VA）
保護	熱熔斷器和小型斷路器
尺寸
儀器	356 x 203 x 241mm（14.0” x 8.0” x 9.5”）
運輸箱	610 x 290 x 360mm（24.0 x 11.4 x 14.2”）
重量	21.9kg（48 磅）；帶配件和攜帶箱重 38.3kg（84.4 磅）
電流電纜	2 x 5m（16 英尺），50mm2
測量部分
外部電流表輸出	600/6A
誤差	±0.5%
定時器（僅 CSU600AT）
量程	0 - 999.999s
分辨率	1ms
誤差	顯示值的 ±0.02% 2ms
其他	啟動外部定時器的輸出

輸出，交流，間歇輸出 1)（CAT I）

電流	115V 電源電壓		230V 電源電壓
負載時間	*小輸出電壓	負載時間	*小輸出電壓
0A	連續	6.0V	連續	9.5V
75A	-	-	連續	9.3V
100A	連續	5.6V	1 小時	9.0V
200A	15 分鐘	5.3V	5 分鐘	8.5V
300A	1.5 分鐘	4.9V	2 分鐘	8.0V
400A	1 分鐘	4.6V	1 分鐘	7.5V
500A	20 秒	4.2V	30 秒	7.0V
600A	15 秒	3.9V	20 秒	6.5V
注 1) 從 25°C（77°F）冷態開始的*大負載時間。不適用于重復測試。

600A 時的zui大電纜長度

115V 電源	2 x 5m（16 英尺），70mm2
230V 電源	2 x 5m（16 英尺），50mm2
	2 x 10m（33 英尺），70mm2
	2 x 15m（49 英尺），95mm2
MEGGER CSU600A和CSU600AT電流供應設備大電流測試儀文檔
