英國T&R　MCAT+多功能測試儀

型號：MCAT+多功能測試儀

品牌：英國T&R

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國T&R

T＆R測試設備有限公司受到世界各地客戶的信賴，是英國領先的大電流和高壓電氣測試設備制造商。質量和可靠性對我們至關重要，我們的ISO9001：2008認證體現了這一點。我們廣泛的產品系列包括繼電器測試設備、初級電流注入系統、微型歐姆表、直流電纜測試儀和交流閃光測試儀。 T＆R測試...[查看更多]

瀏覽過此產品的用戶最終購買了

英國T&R MCAT+多功能測試儀由愛儀器儀表網代理，該產品專為檢測三相或單相架空線路系統中未接地木桿的故障而研發。該系統中木桿的預期短路電流（ISC）較高，測試儀可指示其是否處于潛在危險水平。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

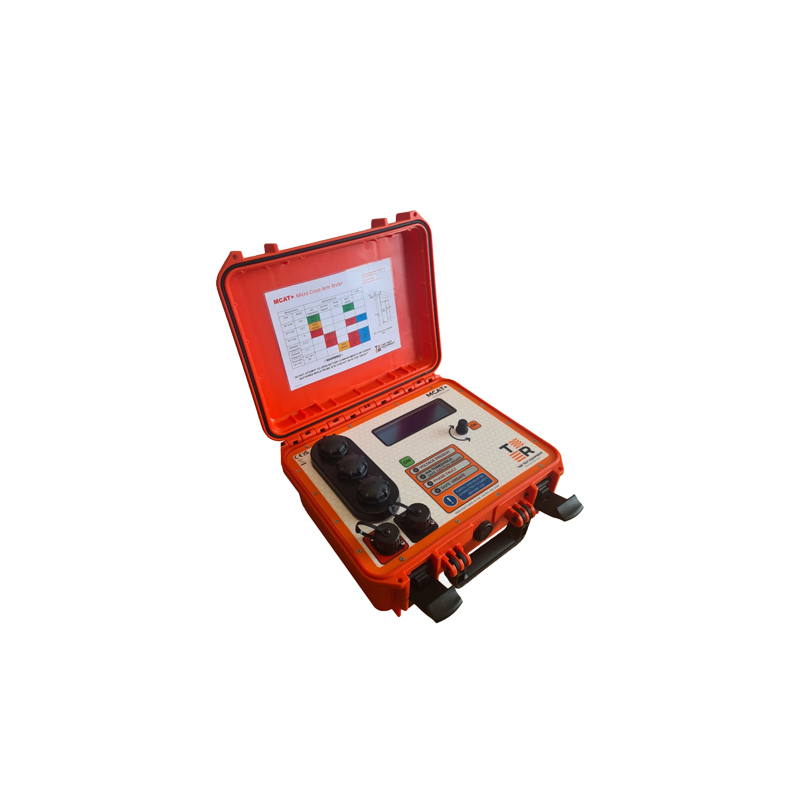

英國T&R MCAT+多功能測試儀產品簡介

MCAT+多功能測試儀專為檢測三相或單相架空線路系統中未接地木桿的故障而研發。該系統中木桿的預期短路電流（ISC）較高，測試儀可指示其是否處于潛在危險水平。借助 TX 發射器，可識別故障絕緣子。

產品特點
清晰簡潔的用戶界面
*的測量結果
輕松識別故障絕緣子
簡單易懂的測試流程
預設限值的視覺和聽覺報*
編碼器和按鈕，便于菜單導航
4 個 LED 閾值結果指示器和蜂鳴器
240×64 圖形液晶顯示模塊
操作簡便、重量輕便
內置自檢功能，驗證探頭運行狀態
響應速度快
高抗沖擊 ABS 外殼
全天候室內 / 室外使用
工作溫度范圍：-25°C 至 + 55°C
抗沖擊和抗跌落
電池更換便捷
自檢功能
鋼結構電壓、ISC 電流

配件
G257-0009 接地樁
DDM5008 60mm 掛鉤（探頭專用）
CMH0297 40mm 掛鉤（WPC1000 專用）
DFH5039 250mm 電極延長件（WPC1000 專用）
DDC5025 Bowthorpe 桿適配器（WPC1000 專用）
DDC5054 通用星輪適配器（WPC1000 專用）
DDM5003 聚合物清潔套件
可選配件
A257-0003：5 米探頭導線延長線

訂貨代碼
257：完整 MCAT + 系統
257-P：MCAT + 探頭
257-U：MCAT + 主機
WPC1000TX：無線相位比較發射器

MCAT+技術參數

探頭

探頭配備 60mm 掛鉤和導線，導線上連接有 8 芯連接器插頭和專用絕緣導線末端。

供電要求

257-U 主機：

系統電壓（System VOLTAGE）	適用于 11kV 系統電壓
頻率（Frequency）	適用于 50Hz 系統
直流響應（DC Response）	不響應直流
*大橫擔電壓（Max Cross Arm Voltage）	2.7kV（超過該電壓時，ISC 測試將被禁止）
電阻鏈值（Resistor Chain Values）	2 個 10MΩ（±5%）、1 個 1MΩ（±5%）
11kV 電壓精度（Voltage Accuracy to 11kV）	±1%
11kV 以上電壓精度（Voltage Accuracy over 11kV）	±5%
相位測量精度（Phase Measurement Accuracy）	±10°
預期短路電流（ISC）	未接地木桿中的計算預期短路電流
液晶顯示屏（LCD Display）	240×64 圖形液晶顯示模塊
電池消耗（Battery Consumption）	*大瞬時負載運行時低于 400mA
聲音指示（Audible Indication）	指示不安全狀態時蜂鳴器啟動，5 米處音量 > 65dB

電池類型：6 節 1.5 伏 IEC LR14 C 型堿性電池
WPC1000TX 發射器：
電池類型：1 節 9 伏 IEC6LR61 PP3 堿性電池
防護與安全
本設備設計符合 BS EN 61010 標準，帶有 CE 標志。
尺寸與重量
主機尺寸 / 重量：336×300×148mm / 3.2kg
探頭尺寸 / 重量：850×45mm / 1.5kg
WPC1000TX 尺寸 / 重量：180×100mm / 1kg
溫度范圍
存儲：-30°C 至 60°C
工作：-25°C 至 55°C
WPC1000TX 發射器
自檢功能：TX 模塊內置自檢功能，兩個紅色 LED 將閃爍并保持常亮。TX 將向主機發送信號以驗證通信狀態
工作頻率：433.9MHz
傳輸距離：空中 50 米
電壓范圍：11kV
相位關系正向指示
閾值電壓以上自動報*
導線組規格
MCAT + 配備導線組，包括：
1 根 10 米探頭連接線（A257-0001）
1 根 3 米接地線，帶測試夾（A257-0002）
