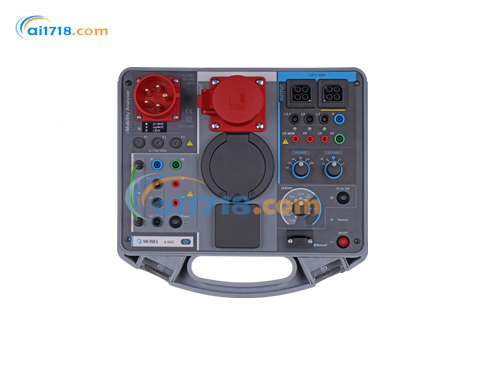

德國METREL(美翠)　A 1632電動汽車分析儀

型號：A 1632電動汽車分析儀

品牌：德國METREL(美翠)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國METREL(美翠)

德國美翠公司（METREL）是歐洲著名的電氣測試和測量設備供應商和制造商測試儀器生產廠家，曾經給很多著名的歐美公司做OEM生產，其設計理念先進，產品質量突出，遠銷100多個國家和地區。主要經營產品：高壓兆歐表，模擬高壓兆歐表，低壓電氣安裝多功能測試儀，通用接地電阻測試儀，電氣...[查看更多]

瀏覽過此產品的用戶最終購買了

德國METREL A 1632電動汽車分析儀，本產品用于對電動汽車充電設備（EVSE）進行功能安全、診斷和電氣測試，支持與 METREL 安裝檢測儀配合使用，適用于 1 型和 2 型連接，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

A 1632電動汽車分析儀產品描述

用于對電動汽車充電設備（EVSE）進行功能安全、診斷和電氣測試，支持與 METREL 安裝檢測儀配合使用，適用于 1 型和 2 型連接。它還可作為模擬電流故障的工具，測試 2 型電動汽車電纜的安全功能，以及檢測 2 型和 3 型電動汽車充電電纜的電氣安全性。該分析儀完全兼容 MESM 軟件，可在現場或通過線纜創建報告。

應用領域
檢測單相和三相電動汽車電纜在各模式下的電氣安全性。
根據 EN 61851 - 1 標準對電動汽車進行功能和診斷測試，依據 EN 60364 - 6 標準進行電氣安全測試。
檢測 3 型電動汽車充電電纜的電氣安全性。
模擬電流故障，驗證 2 型電動汽車充電電纜的安全功能。

電動汽車充電站全面檢測
Metrel 安裝檢測儀（如 MI 3155 或 MI 3152）搭配使用，可為具有 6mA 直流 RCD（剩余電流動作保護器）或 RCM（剩余電流監測器）保護的電動汽車充電設備檢測提供完整解決方案。能夠執行完整的 RCD 測試序列，包括 6mA 直流斜坡測試和不觸發電動汽車 6mA 直流 RCD 或 RCM 的情況下進行回路阻抗（Zs rcd）測量。這樣，Metrel 符合 IEC 62752 標準（使用 2 型電動汽車電纜時）和 EN 62955 標準（使用 3 型電纜時）的要求。

A 1632電動汽車分析儀主要特點
模擬車輛電路的 CP 和 PP，對 EVSE 進行功能檢測。
通過模擬 CP 電路故障，對 EVSE 進行診斷測試。
對 EVSE 進行電氣安全測試。
模擬電動汽車電路的 CP 和 PP，對 2 型電動汽車電纜進行功能檢測。
通過模擬 CP 電路故障，對 2 型電動汽車電纜進行診斷測試。
模擬電流故障，驗證 2 型電動汽車充電電纜的安全功能。
檢測 2 型和 3 型電動汽車充電電纜的電氣安全性。
提供可連接安全檢測儀的輸入 / 輸出接口。
支持單相和三相 2 型電纜連接。
內置 4400mA 鋰電池。
與 Metrel 安全檢測儀進行藍牙通信。

A 1632電動汽車分析儀產品規格

功能	測量范圍	分辨率	精度
系統額定電壓范圍	100V AC ... 440V AC	1V	±(2 % 讀數 + 2 位數字)
額定頻率范圍	0Hz, 14Hz ... 500Hz	-	未提及（原文無對應精度）
相序	1.2.3 或 3.2.1	-	未提及（原文無對應精度）
電壓 UCP +, UCP -	-19.99V ... 19.99V	1V	±(2 % 讀數 + 2 位數字)
頻率	500 ... 1500Hz	0.1Hz	±1 % 讀數
占空比	0.1 ... 99.9 %	0.1 %	±10 位數字
Ievse	0.0 … 99.9A	0.1A	計算值
Toff	0 ... 399ms	1ms	± (1 % 讀數 + 5 位數字)
模擬功能 - 狀態 n.c	> 300kΩ	-	未提及（原文無對應精度）
模擬功能 - 模擬 PP	13A：1.5kΩ 20A：680Ω 32A：220Ω 63A：100Ω 80A：56Ω	-	± 1.5 %
模擬功能 - 模擬 CP	A：> 300kΩ B：2.74kΩ C：882Ω D：246Ω	-	± 1.5 %
診斷功能 - 錯誤狀態描述	A1：電動汽車未連接 A2：電動汽車未連接 / PWM B1：電動汽車已連接 B2：電動汽車已連接 / PWM C1：電動汽車正在充電 C2：電動汽車正在充電 / PWM D1：電動汽車正在充電且通風開啟 D2：電動汽車正在充電且通風開啟 / PWM E：錯誤 F：故障無效：無法對 CP 信號進行分類	-
錯誤功能 - 電壓輸入故障描述	L/L1op：L/L1 導體開路 L/L2op：L/L2 導體開路 L/L3op：L/L3 導體開路 Nop：N 導體開路 PEop：PE 導體開路 L<>PE：L/L1 和 PE 導體交叉 Uext (PE)：PE 上的外部電壓（在輸入側）	-
錯誤功能 - 電壓輸出故障描述	二極管短路：CP 中的二極管短路 CP 與 PE 短路：CP 與 PE 之間短路 PE 導體開路 / 錯誤 3：PE 導體開路	-
電池供電	7.2V DC（4400mAh 鋰電池）	-
電池充電時間	通常：4 小時（完全放電后）；115V/230V ± 10%，230V/400V 3~ ± 10% - 50Hz - 60Hz，60VA	-
電源類別	300V CAT II	-
測量類別	300V CAT II	-	-
防護等級	IP 65（箱蓋關閉時），IP 40（箱蓋打開時）；IP 20（電源測試插座處）	-
尺寸（寬 x 高 x 深）	36cm x 16cm x 33cm	-
工作溫度范圍	-10°C … 50°C	-
*大相對濕度	90 % HR（0°C … 40°C），無冷凝	-
額定工作海拔	*高 3000m	-
藍牙模塊	2 類	-
A 1632文檔
