芬蘭VAISALA(維薩拉) Optimus? OPT100 DGA 監測系統，是一款* DGA 監測系統，適用于惡劣環境，能為關鍵變壓器提供可靠保護?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

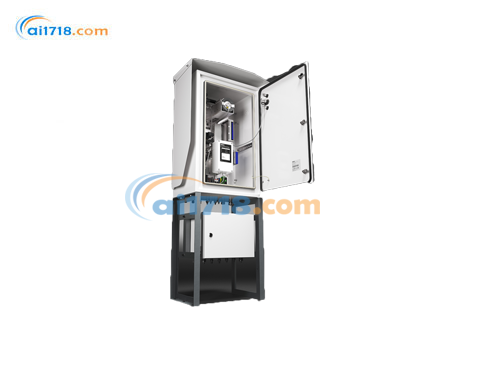

Optimus? OPT100 DGA 監測系統產品描述

該系統具有免維護操作、無需耗材的特點，可有效降低運維成本。其設計提供直觀的用戶體驗，操作便捷。配備智能分析工具，有助于用戶深入了解變壓器運行狀況。采用真空氣體提取技術進行油采樣，確保測量數據的準確性。通過自動校準和紅外參考測量，實現長期穩定的測量，保障數據可靠性。獨特的是，該系統無需氧氣傳感器，借助總氣體壓力檢測*能有效監測變壓器的漏氣情況。機械機構堅固耐用，適應各種復雜環境，安裝過程也較為簡便。此外，該系統在維薩拉潔凈室制造，保證了產品質量。

Optimus? OPT100 DGA 監測系統特點

防止變壓器故障

計劃外的斷電會帶來諸多負面影響，如收入減少、聲譽和品牌受損。而超過 50% 的嚴重電力變壓器故障可通過適當?shù)脑诰€監測工具提前檢測到。OPT100 Optimus? DGA 監測系統功能強大，操作直觀，具備實時、無故障的故障氣體監測功能，能消除誤報*，且無需額外維護和耗材，為變壓器的穩定運行提供有力保障，適用于對安全性和可靠性要求極高的運行環境。

直觀且智能的設計

基于 Web 的用戶界面，無需額外軟件，用戶操作更加便捷。該系統可通過數字通信和繼電器連接到現有的控制和監控系統，也能作為獨立的監控設備使用。具備自我診斷功能，在遇到斷電等干擾情況時，可自行恢復正常運行。安裝過程簡單，2 小時內即可完成，只需連接油路、電源和數據即可。

數據可靠 – 零誤報

自動校準和紅外參考測量技術確保 Optimus?能持續提供可靠的氣體趨勢數據 。真空氣體提取技術避免了油溫或油壓對數據的干擾，減少數據波動。密封且有防護的光學器件有效防止傳感器被污染。系統采用電容式薄膜聚合物 HUMICAP® 傳感器和固態傳感器直接測量油中的水分和氫氣，紅外傳感器基于維薩拉核心測量技術并在潔凈室生產，這些都保證了數據的準確性，使用戶能基于這些數據做出關鍵的運營決策。

使用杜瓦爾三角形進行 DGA 診斷

杜瓦爾三角形（IEC 60599 附錄 B）是市場上常用的溶解氣體分析方法，用于變壓器故障診斷。該系統將此作為可選功能，用戶界面可顯示過去一年的數據點在杜瓦爾三角形上的疊加情況，方便用戶進行故障診斷和趨勢分析。

使用總氣體壓力檢測空氣泄漏

氧氣會加速變壓器老化，縮短其使用壽命。Optimus? DGA 監測系統采用新方法，無需氧氣傳感器，通過測量油樣中溶解氣體的總壓力來檢測密封變壓器中的空氣泄漏。由于氮氣是空氣中的主要成分且在變壓器內部反應中不會生成或消耗，當空氣泄漏到變壓器箱中時，溶解氣體的氣壓趨勢能可靠地反映泄漏情況。

可靠的構造

該監測系統采用不銹鋼管道、IP66 防護等級外殼，搭配磁力驅動齒輪泵和閥門，從北極圈到熱帶地區都能穩定運行，具備良好的性能和耐用性。同時，無需日常維護或更換耗材，進一步降低了使用成本和維護工作量。

Optimus? OPT100 DGA 監測系統產品規格

項目	詳情
測量規范
甲烷 (CH4)	范圍：0–10000 ppmv 準確度：±4 ppm 或讀數的 ±5% 可重復性：10 ppm 或讀數的 5%
乙烷 (C2H6)	范圍：0–10000 ppmv 準確度：±4 ppm 或讀數的 ±5%（取兩者較大值）可重復性：用五個測量值的平均值指定為讀數的 5%
乙烯 (C2H4)	范圍：0–10000 ppmv 準確度：±4 ppm 或讀數的 ±5% 可重復性：10 ppm 或讀數的 5%
乙炔 (C2H2)	范圍：0–5000 ppmv 準確度：±0.5 ppm 或讀數的 ±5% 可重復性：1 ppm 或讀數的 5%
一氧化碳 (CO)	范圍：0–10000 ppmv 準確度：±4 ppm 或讀數的 ±5% 可重復性：10 ppm 或讀數的 5%
二氧化碳 (CO2)	范圍：0–10000 ppmv 準確度：±4 ppm 或讀數的 ±5% 可重復性：10 ppm 或讀數的 5%
氫氣 (H2)	范圍：0–5000 ppmv 準確度：±15 ppm 或讀數的 10%（包含在準確度中）可重復性：±2 ppm 或讀數的 ±10%（計算的 ppm 值基于礦物油的平均溶解度）
濕度 (H2O)	范圍：0–100 ppmw（上限受制于飽和度，測量為相對飽和度 (% RS)）準確度：±10 hPa 或 ±2% 的讀數 可重復性：未提及特殊說明，按一般情況等同于準確度取兩者較大值
總氣體壓力	范圍：0–2000 hPa 準確度：10 hPa 或 5% 的讀數 可重復性：未提及特殊說明，按一般情況等同于準確度取兩者較大值
測量操作
測量周期時長	1–1.5 h（典型）
響應時間 (T63)	一個測量周期（乙烷和氫氣為三個測量周期）
*個測量數據可用前為預熱時間	兩個測量周期
達到完全準確度前的初始化時間	兩天
數據存儲	至少 10 年（經過 20 年的測量，數據存儲空間可能會耗盡，建議每 10 年下載一次以保留舊數據）
預期運行壽命	>15 年
現場性能
乙炔 (C2H2)	與實驗室 DGA 的典型方差：±1 ppm 或讀數的 ±10%
氫氣 (H2)	與實驗室 DGA 的典型方差：±15 ppm 或讀數的 ±15%
其他被測量的氣體	與實驗室 DGA 的典型方差：±10 ppm 或讀數的 ±10%
水 (H2O)	與實驗室 DGA 的典型方差：±2 ppm 或讀數的 ±10%
計算參數
總?cè)芙庖兹細怏w (TDCG)	H2、CO、CH4、C2H6、C2H4 和 C2H2 的總和
24 h 平均值	適用于單組分氣體、水分、TDCG 和總氣體壓力
變化率 (ROC)	適用于單組分氣體和 TDCG 在 24 小時、7 天和 30 天期間的變化率
可用比	CH4/H2、C2H2/C2H4、C2H6/C2H2、C2H2/CH4、C2H4/C2H6、C2H2/CO（由 24 小時平均值計算得到的氣體比率，參見標準 IEC 60599）
電源
工作電壓	OPTPSU1：100–240 V AC，50–60 Hz，±10% OPTPSU2：110–220 V DC，±10%
過壓類別	III
*大功耗	500 W
+25 °C 下的典型功耗	100 W
輸出
RS - 485 接口	支持協議：Modbus RTU 協議、DNP3 通訊協議（可選功能）電流隔離：2 kV RMS，1 min
以太網接口	支持協議：Modbus TCP 協議、超文本傳輸協議 (HTTP)、安全超文本傳輸協議 (HTTPS)、DNP3 通訊協議（可選功能）、IEC 61850 協議（可選功能）電流隔離：4 kV AC (50 Hz，1 min)
繼電器輸出	繼電器數量：3 個，用戶可選常開 (NO) 或常閉 (NC) 觸發類型：氣體報（用戶可選擇限值）大切換電流：6 A（在 250 V AC 條件下）；2 A（在 24 V DC 條件下）；0.2 A（在 250 V DC 條件下）
輔助設備接口	*大功率：48 W 電壓輸出：24 V DC
用戶界面	接口類型：基于 Web 的用戶界面，可通過標準 Web 瀏覽器操作
機械規格
油路連接	對于 10 mm 外徑管，使用不銹鋼 Swagelok® 接頭
連接到礦物油變壓器的油管長度上限	長 10 m，用于 7 mm 內徑管長 5 m，用于 4 mm 內徑管 *長 10 m，用于 8 mm 內徑管
連接到酯類液體變壓器的油管長度上限	未提及特殊說明，按礦物油變壓器情況或聯系廠家確認
外殼材質	不銹鋼 AISI 316 (OPTPSU)；船用鋁 (EN AW - 5754)(DGA 監測系統)
安裝選項	地面安裝套件、墻面安裝套件、防震墻面安裝套件
操作環境
變壓器液體類型相關要求	要求絕緣液具備的低燃點：+125 °C 油液入口的變壓器油壓：大 2 bar () 連續，爆破壓力 20 bar () 油入口的變壓器絕緣液溫度：高 +100 °C，酯類液體低 +0 °C，礦物油的*低溫度取決于礦物油的傾點環境濕度范圍：0–100 % RH，冷凝（訂購設備時選擇）
合規性
相關指令與標準	低電壓指令 (2014/35/EU) OPT100 旨在安裝于不屬于 RoHS 指令 (2011/65/EU) 范圍的另一種設備中 EMC 抗擾度：EN 61326 - 1，工業環境 IEC 61000 - 6 - 5，4 類 EMC 輻射：FCC 47 CFR 15，第 15.107 條，A 類；ISED ICES - 003，第 5 (a)(i) 條，A 類安全性：IEC/EN/UL/CSA - C22.2 61010 - 1 環境合規標志：IEC 60068 - 2 - 1；IEC 60068 - 2 - 2；ISO 6270 - 1:2017，恒濕冷凝大氣，C5；ISO 9227:2017，鹽霧，C5；IEC 61010 - 1:2010/AMD1:2016，污染程度 4 (室外)、3 (工業區)、2 (設備內部) 認證標志：CE，中國 RoHS，EAC，RCM
