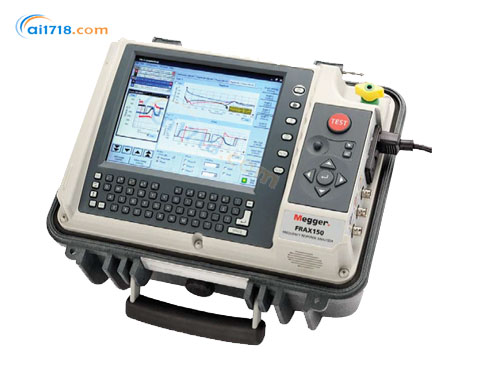

美國MEGGER　FRAX150掃頻響應分析儀

型號：FRAX150掃頻響應分析儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Megger FRAX150掃頻響應分析儀由愛儀器儀表網代理，本產品是帶強大背光顯示屏的掃頻響應分析儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

FRAX150掃頻響應分析儀產品簡介：
?FRAX150電力變壓器是當今輸配電基礎設施的關鍵部分。變壓器故障導致電力中斷會造成巨大的財產損失和大量的非預定性維修。因此規避變壓器故障，進行可靠和高效的測試和診斷顯得尤為重要。
?FRAX150掃頻響應分析儀（SFRA）可檢測出其他方法檢測不了的潛在機械和電氣問題。
?FRA方法在主要公用事業和服務公司的應用已超過10年。測量非常易于執行，通過獲取變壓器一個獨特的“指紋”，與參考“指紋”相比較并給出直接答案，無論變壓器的機械零件是否被更換。偏差表明了變壓器內部的幾何或電氣結構發生了改變。

FRAX150檢測的問題包括：
?繞組變形和移位
?匝間短路和繞組開路
?緊固結構松動
?緊固結構損壞
?鐵芯連接故障
?局部線圈坍塌
?鐵芯接地故障

?鐵芯移位

FRAX150掃頻響應分析儀的應用：
變壓器在設計時應考慮到運輸和運行過程的突發事件，如雷擊和短路故障時產生的機械力。然而，嚴重故障或者絕緣機械強度因老化而降低的情況下機械力會超出設 計限值。通過一項簡單的測試將指紋響應與意外發生后的響應進行對比，*可以判斷這臺變壓器是否可以安全地投入運行還是需要進一步診斷。

FRAX150掃頻響應分析儀的基本原理：
變壓器由許多電容、電感和電阻組成的一個非常復 雜的電路，對這個電路注入離散的測試信號時，該電路*會產生一個獨特的指紋或信號，該信號可以用曲線繪制出來。SFRA方法以比較多條測量曲線發 生的變化為基礎，一次 SFRA測試包含多重掃描，可檢測變壓器的機械和電氣的完整性是否遭到損壞。

FRAX150掃頻響應分析儀的實際應用：
通常的做法是在變壓器全新的時候或者健康的狀態下采集每個繞組的“指紋”。這些曲線*可以用作后續維修測試或判斷設備是否故障的參照。*可靠的方法是基于時間的對比，即同一變壓器不同時間測試出的曲線間的對比；另一種是同型號具有相同設 計的“姊妹變壓器”間的對比；*后一個是基于結構的對比，在一定的情況下，把同一個變壓器的各個繞組的測量曲線進行對比。
這些對比試驗可以在如下時間進行：
1）運輸前后；
2）嚴重的擊穿故障后；
3）大修前后；
4）作為判斷潛在問題的診斷性試驗。

一次SFRA測試*能檢測出其他設備需要多重檢測才能發現的繞組問題，或其他方法完全檢測不到的繞組問題。SFRA是一種快速而且成本低廉的評估變壓器是否損壞或是否能夠重新安全投運的方法。如果發現問題，測試結果*能成為非常有價值信息，為下一步行動提供決策支持。關鍵變壓器擁有一條參考曲線，在發生故障時*會成為一項有價值的投資，因為這時候*可以對故障進行簡單和可靠的判斷。

FRAX150掃頻響應分析儀的分析結果和軟件：

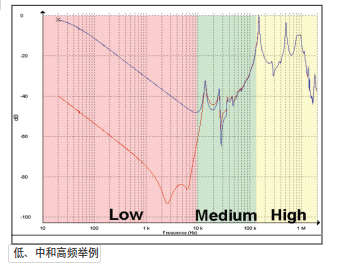

一般地，繞組短路、磁化和其他與鐵芯有關的問題，在*低頻率下會改變曲線的形狀。中頻表明線圈軸向或徑向的移動，高頻則揭示了線圈間以及它們與套管和分接開關抽頭間的接線存在的問題。

FRAX150的軟件提供了很多高效數據分析的特性?？梢酝瑫r打開無限個測試數據，用戶可以從中挑選任意條掃描曲線進行對比。測試結果以傳統的幅度—頻率或相位 —頻率顯示出來。用戶還可以選擇把數據以阻抗或?qū)Ъ{ —頻率的形式顯示出來，已便對特定型號的變壓器進行確切分析。

Megger FRAX150,FRAX150掃頻響應分析儀,FRAX150,繞組變形測試儀

FRAX150掃頻響應分析儀功能與優點：
?FRAX150內置電腦帶強大背光顯示屏，直射陽光下也可讀數
?FRAX150使用*布線技術，高可重復性，避免了因電纜連接和定位導致的導入錯誤（這種情況在其他FRA廠商的設備上很常見）
?FRAX150符合所有掃頻響應分析（SFRA）測量的國際標準
?行業*高動態范圍和精度，即便*微小的變壓器內部機械電氣變化也能探測
?FRAX150先進的分析和支持軟件工具，對變壓器是否需要進行進一步診斷和處置提供有效決策

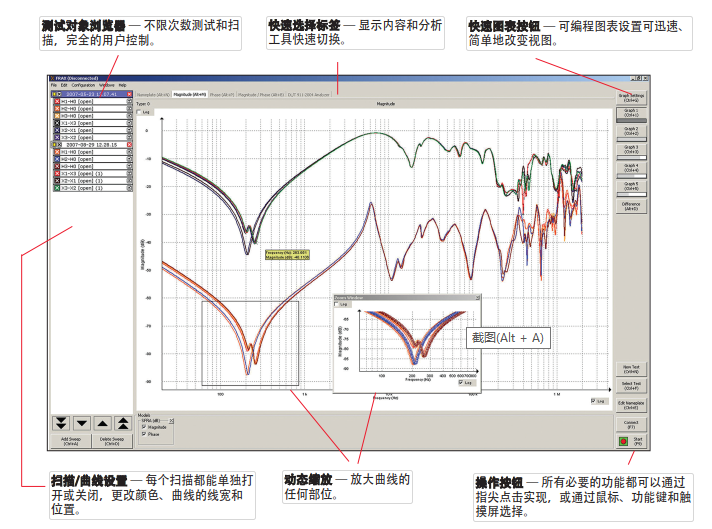

?測試對象瀏覽器—不限次數測試和掃描，用戶全控制。
?FRAX150快速選擇標簽—為不同顯示和分析工具快速轉換視圖。
?FRAX150快速圖表按鈕—可編程圖表設置使得改變視圖快速容易。
?掃描/曲線設置—每個掃描都能單獨打開或關閉，更改顏色、厚度和位置。
?動態縮放—放大或移動關注點到曲線的任何部位。

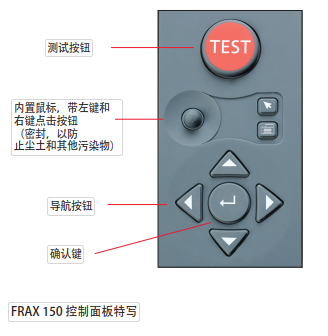

?操作按鈕—所有基本的功能都可以通過指尖完成，鼠標、功能鍵和觸摸屏。

?運用振幅和頻移比較算法自動分析比較兩曲線，讓用戶知道差別是嚴重

Megger FRAX150,FRAX150掃頻響應分析儀,FRAX150,繞組變形測試儀

FRAX150掃頻響應分析儀帶有內置電腦：

FRAX150的內置電腦具有高對比度和強大的背光屏，可在陽光直射下工作。通過內置的操縱桿或使用外置 USB鼠標可以控制光標，內置的鍵盤可以方便地進行信息輸入。所有數據都存儲在內置的硬盤上，這些數據可以使用 U盤移動到任何其他計算機。

Megger FRAX150,FRAX150掃頻響應分析儀,FRAX150,繞組變形測試儀

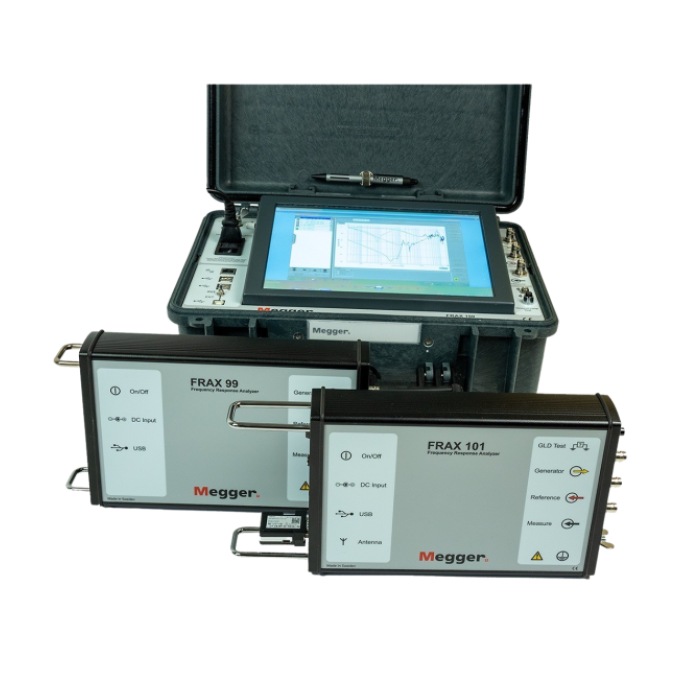

FRAX系列訂購信息

產品 / 配件項目	產品型號 / 貨號
FRAX-101	-
含配件，18 米（60 英尺）電纜組	AC-19090
含配件，9 米（30 英尺）電纜組	AC-19092
含配件及電池，18 米電纜組	AC-19091
含配件及電池，9 米電纜組	AC-19093
FRAX-99	-
含配件，18 米電纜組	AC-29092
含配件，9 米電纜組	AC-29090
含配件及電池，18 米電纜組	AC-29096
含配件及電池，9 米電纜組	AC-29095
FRAX-150	-
含配件，18 米電纜組	AC-39090
含配件，9 米電纜組	AC-39092
所有型號均包含的配件	-
發生器電纜	-
測量電纜	-
4 套 3 米（10 英尺）接地編織線組	-
2 套 0.3 米（1 英尺）帶夾具編織線	-
2 個 C 型夾具（套管連接器夾具）	-
2 個 G 型夾具（接地夾具）	-
現場測試箱 FTB101	-
5 米（15 英尺）接地電纜	-
電源電纜	-
適用于 Windows 系統的 FRAX 軟件	-
用戶手冊	-
FRAX 99 額外包含的配件	-
交直流適配器	-
輕型運輸箱	-
（配件用）帆布手提袋	-
USB 電纜	-
FRAX 101 額外包含的配件	-
交直流適配器	-
運輸箱	-
藍牙適配器	-
USB 電纜	-
FRAX 150 額外包含的配件	-
（配件用）帆布手提袋	-
可選配件	-
校準套件	AC-90020
FRAX 演示箱 FDB 101	AC-90050
FRAX 發生器及參考電纜，9 米（30 英尺）	GC-30040
FRAX 發生器及參考電纜，18 米（60 英尺）	GC-30042
FRAX 測量電纜，9 米（30 英尺）	GC-30050
FRAX 測量電纜，18 米（60 英尺）	GC-30052
C 型夾具	GC-80010
E 型夾具（單手握式夾具）	GC-80030

FRAX150掃頻響應分析儀規格

參數類別	具體參數	FRAX 99	FRAX 101	FRAX 150	備注
環境要求	應用領域	適用于中高壓變電站及工業環境	適用于中高壓變電站及工業環境	適用于中高壓變電站及工業環境	-
	工作溫度	-20°C 至 + 55°C（-4°F 至 + 131°F）	-20°C 至 + 55°C（-4°F 至 + 131°F）	-5°C 至 + 50°C（23°F 至 + 122°F）	-
	儲存溫度	-30°C 至 70°C（-22°F 至 + 158°F）	-30°C 至 70°C（-22°F 至 + 158°F）	-30°C 至 70°C（-22°F 至 + 158°F）	三者相同
	濕度	<95% 相對濕度，無冷凝	<95% 相對濕度，無冷凝	<95% 相對濕度，無冷凝	三者相同
	CE 認證	符合 EMC 2004/108/EC、LVD 2006/95/EC 標準	符合 EMC 2004/108/EC、LVD 2006/95/EC 標準	符合 EMC 2004/108/EC、LVD 2006/95/EC 標準	三者相同
電源規格	直流電源	11-16 V DC	11-16 V DC	11-16 V DC	三者相同
	交流電源	90-264 V AC，47-63 Hz	90-264 V AC，47-63 Hz	90-264 V AC，47-63 Hz	三者相同
	內置電池（可選）	24 Wh/2.2 Ah	49 Wh/4.4 Ah	無	電池僅 FRAX 99 和 FRAX 101 可選，且為可充電鋰離子電池，僅可由授權服務中心更換
尺寸規格	儀器尺寸	300×169×55 毫米（11.8 英寸 ×6.65 英寸 ×2.16 英寸）	300×169×55 毫米（11.8 英寸 ×6.65 英寸 ×2.16 英寸）	410×340×205 毫米（16.1 英寸 ×13.4 英寸 ×8 英寸）	-
	運輸箱尺寸	520×460×220 毫米（20.5 英寸 ×18.1 英寸 ×8.7 英寸）	520×460×220 毫米（20.5 英寸 ×18.1 英寸 ×8.7 英寸）	無	FRAX 150 無運輸箱
重量規格	儀器重量	1.4 千克（3.1 磅）	1.95 千克（4.29 磅，含電池）	8.5 千克（18.7 磅）	-
	箱子及配件重量	12 千克（26 磅）	15 千克（33 磅）	配件 10 千克（22 磅）	-
測量部分	測試方法	掃頻法（SFRA）	掃頻法（SFRA）	掃頻法（SFRA）	三者相同
	頻率范圍	0.1 赫茲 - 25 兆赫茲，用戶可選	0.1 赫茲 - 25 兆赫茲，用戶可選	0.1 赫茲 - 25 兆赫茲，用戶可選	三者相同
	頻率分辨率	0.01%	0.01%	0.01%	三者相同
	頻率精度（測量誤差）	0.01%	0.01%	0.01%	三者相同
	電平分辨率	0.001 分貝	0.001 分貝	0.001 分貝	三者相同
	點數	默認 1046 點，*多 32000 點，用戶可選	默認 1046 點，*多 32000 點，用戶可選	默認 1046 點，*多 32000 點，用戶可選	三者相同
	測量時間	默認 64 秒，快速設置 37 秒（20 赫茲 - 2 兆赫茲）	默認 64 秒，快速設置 37 秒（20 赫茲 - 2 兆赫茲）	默認 64 秒，快速設置 37 秒（20 赫茲 - 2 兆赫茲）	三者相同
	點間距	對數、線性或兩者兼具	對數、線性或兩者兼具	對數、線性或兩者兼具	三者相同
	掃頻設置	可針對用戶定義的頻段進行單獨設置，支持線性、對數刻度或兩者組合	可針對用戶定義的頻段進行單獨設置，支持線性、對數刻度或兩者組合	可針對用戶定義的頻段進行單獨設置，支持線性、對數刻度或兩者組合	三者相同
	內部噪聲水平（20 赫茲 - 2 兆赫茲平均）	< -120 分貝	< -140 分貝	< -140 分貝	-
	動態范圍 2	>130 分貝	>150 分貝	>150 分貝	動態范圍定義為從 + 10 分貝到設備內部噪聲的范圍
	測量偏差	+10 分貝至 - 40 分貝時 ±0.1 分貝；-41 分貝至 - 100 分貝時 ±1 分貝	+10 分貝至 - 40 分貝時 ±0.1 分貝；-41 分貝至 - 100 分貝時 ±0.5 分貝	+10 分貝至 - 40 分貝時 ±0.1 分貝；-41 分貝至 - 100 分貝時 ±0.5 分貝	-
	中頻帶寬	用戶可選，默認 < 10%	用戶可選，默認 < 10%	用戶可選，默認 < 10%	三者相同
接口規格	USB 接口	有	有	4 個 A 型，1 個 B 型	-
	藍牙	無	有	無	-
	適用軟件	適用于 Windows 7/8/10/11 的 FRAX 軟件	適用于 Windows 7/8/10/11 的 FRAX 軟件	適用于 Windows 7/8/10/11 的 FRAX 軟件	三者相同
標準合規	符合標準 / 指南	符合 IEC 60076-18、IEEE C57.149、DL/T 911、CIGRE TB 342 及其他國際標準和建議	符合 IEC 60076-18、IEEE C57.149、DL/T 911、CIGRE TB 342 及其他國際標準和建議	符合 IEC 60076-18、IEEE C57.149、DL/T 911、CIGRE TB 342 及其他國際標準和建議	三者相同
	接地環路檢測	無	有	有	-
通道規格	通道數（輸出）	1	1	1	三者相同
	合規電壓	20 V 峰峰值	0.20-24 V 峰峰值	0.20-24 V 峰峰值	-
	50Ω 負載下施加電壓	-	0.1-12 V 峰峰值	0.1-12 V 峰峰值	-
	輸出阻抗	-	50Ω	-	-
	保護功能	-	短路保護	-	-
	掃頻方向	-	從低到高或從高到低	-	-
	模擬輸入通道數	-	2	-	-
	采樣方式（模擬輸入）	-	同步采樣	-	-
	模擬輸入頻率范圍	-	0.1 赫茲 - 25 兆赫茲	-	-
	模擬輸入阻抗	-	50Ω	-	-
	采樣率（模擬輸入）	-	100 MS/s	-	-
分析與數據管理	分析功能	支持符合 DL/T 911 和 NCEPRI 標準的互相關分析，也支持自定義分析；可進行幅度差分析	支持符合 DL/T 911 和 NCEPRI 標準的互相關分析，也支持自定義分析；可進行幅度差分析	支持符合 DL/T 911 和 NCEPRI 標準的互相關分析，也支持自定義分析；可進行幅度差分析	三者相同
	數據導入格式	支持 Omicron（.fra、.tfra）、Doble（.sfra、.sfrx）、CIGRE TB342（.xfra）、IEC 60076-18（.xml）格式	支持 Omicron（.fra、.tfra）、Doble（.sfra、.sfrx）、CIGRE TB342（.xfra）、IEC 60076-18（.xml）格式	支持 Omicron（.fra、.tfra）、Doble（.sfra、.sfrx）、CIGRE TB342（.xfra）、IEC 60076-18（.xml）格式	三者相同
	數據導出格式	支持 CIGRE TB342（.xfra）、IEC 60076-18（.xml）、Doble（sfra）、.csv、.txt 格式	支持 CIGRE TB342（.xfra）、IEC 60076-18（.xml）、Doble（sfra）、.csv、.txt 格式	支持 CIGRE TB342（.xfra）、IEC 60076-18（.xml）、Doble（sfra）、.csv、.txt 格式	三者相同
	內置電腦	無	無	有	-
	操作系統	-	-	Windows 嵌入式系統	-
	觸摸屏	-	-	12 英寸	-
	存儲容量	-	-	內部存儲器可存 1000 條記錄，支持 USB 閃存盤外部存儲	-
Megger FRAX101/FRAX99/FRAX150變壓器繞組變形測試儀文檔

FRAX150訂貨號
With accessories, 18 m cable set AC-39090
With accessories, 9 m cable set AC-39092
標配附件
包含的附件如上：電源線，接地線，2接地導線帶，2 條帶絕緣的接地導線帶，2個C型夾鉗，輸出電纜，測試電纜，現場測試盒，尼龍附件小袋，2條帶夾子的接地導線帶，裝測試電纜的帆布袋。

Megger FRAX150,FRAX150掃頻響應分析儀,FRAX150,繞組變形測試儀

FTB101
一些國際標準推薦在進行FRA測試之前，首先使用一個由制造商提供的已知響應結果的標準元件來確定測試儀器和電纜是完好的。FRAX標配件包含了一個現 場校正盒FTB 101，使用戶在現場可以進行這項重要的確認工作，確保測試結果可靠。

Megger FRAX150,FRAX150掃頻響應分析儀,FRAX150,繞組變形測試儀

FRAX150可選附件

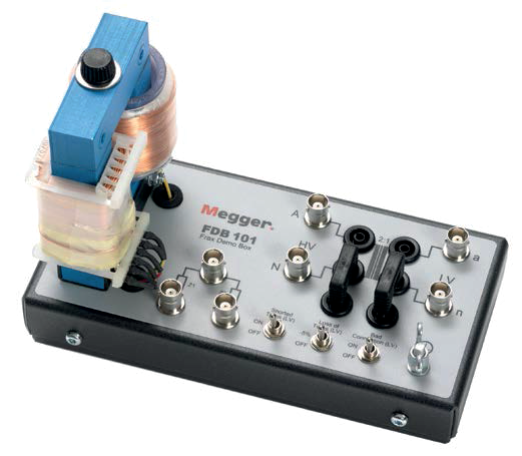

FDB101

FRAX 的演示盒FDB101是一個變壓器套件，可用于室內培訓和演示。它是一個小型單相變壓器，可以模擬正常以及故障情況?？蛇M(jìn)行開路或短路測試，此設備包含兩個測試阻抗，其中一個與FTB 101相同。

Megger FRAX150,FRAX150掃頻響應分析儀,FRAX150,繞組變形測試儀

可選配件及訂貨號
Calibration set AC-90020
FRAX demo box FDB 101 AC-90050
FRAX generator and ref cable, 9 m (30 ft) GC-30040
FRAX generator and ref cable, 18 m (60 ft) GC-30042
FRAX measure cable, 9 m (30 ft) GC-30050
FRAX measure cable, 18 m (60 ft) GC-30052
C-clamps GC-80010
E-clamp (single hand grip clamp) GC-80030
