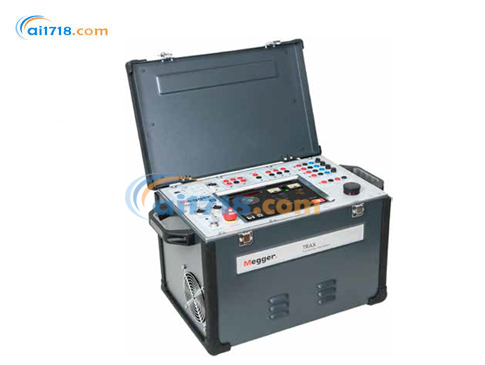

美國MEGGER　TRAX280變壓器及變電站測試系統

型號：TRAX280變壓器及變電站測試系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量?jī)x器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER TRAX280變壓器及變電站測試系統由愛儀器儀表網代理，本產品是一款與眾不同的多功能測試儀，更是集眾多智能儀為一體的多功能測試儀?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TRAX280變壓器及變電站測試系統簡介：

TRAX 是一款用于變電站變壓器測試的多功能測試系統，它能替代多種單獨的測試設備，與使用多個獨立儀器進行傳統測量相比，既節省時間又具有成本效益。該系統專為測試電力變壓器、配電變壓器、儀用變壓器以及其他各類變電站組件而設計，獨特且功能強大。TRAX 可提供高達 800A（TRAX 279/280 型號）的電流和 2200V 的電壓（搭配配件時可達 2000A 和 12kV），頻率范圍可在 5Hz（使用介質損耗角正切單元時為 1Hz）至 500Hz 之間調節 。用戶既可以通過集成觸摸屏操作，也能借助外部配備網絡瀏覽器的計算機設備進行操作。

系統能夠高精度地生成和測量不同等級的電壓和電流，可應用于多種測試場景，如變比、勵磁電流、繞組和接觸電阻、阻抗、介質損耗角正切 / 功率因數測試，以及針對低壓、中壓和高壓電氣設備的各類初級測試。這些設備包括但不限于電力與配電變壓器、儀用變壓器、套管、低壓 / 中壓 / 高壓斷路器、母線、保護繼電器和接地系統等。憑借 4800VA 的功率，TRAX 是一款高效、高精度且性能*的變壓器測試系統 。它具備繞組電阻測量功能，采用自適應算法優化變壓器退磁；可對有載分接開關進行真實動態電阻測量；能進行 250V 變壓器變比測量；還具備 12kV 的損耗因數和電容測試功能。用戶既可以通過用戶界面進行完全手動控制，自行定義特定測試設置，也能使用各種單獨的儀器 / 應用程序執行自動化測試程序，如繞組電阻、變比、阻抗測量、繼電器測試、斷路器分析等。測試結果既可以單獨報告，也能整合為同一設備的完整測試報告。

TRAX280變壓器及變電站測試系統特點：
?取代對于多種測試儀的需求
?無需學習多種儀器，節約時間
?界面操作方便，可以縮短培訓和測試時間
?系統組件便攜緊湊，方便運輸

?*先進的測量法，可用于*診斷測試

TRAX280變壓器及變電站測試系統優勢：

功能強大

TRAX280是一臺多功能變電站測試儀器，僅一臺儀器即可對變電站各種電氣設備進行檢測，幾乎能夠完全取代各種功能單一的儀器。

簡易高效

測試變電站設備是一項耗時的工作，僅用一臺儀器完成多項任務是非常有意義的。與傳統的各種復雜的單功能測試儀相比，TRAX*人性化的設 計使其幾乎不需要培訓即可上手使用，使測試工作變得更簡單高效,節省了更多的時間，其精度亦完全可以 *那些不同廠商制造的功能單一的儀器。

便攜

TRAX 沒有任何部件重量超過32kg，這個特點使它成為上便攜式的變電站測試系統。與此同時,它的性能卻不輸給的現場測試設 備。TRAX的變壓器測試功滿足上大多數的標準和規程 ( 如IEC、ANSI、CIGRE等) 的要求，它幾乎是世界上兼容性*好的變電站測試系統。

數據兼容

有效的測試數據管理和分析是資產管理中*重要的部分之一。對于測試部門來說，一份清晰、結構性強的報告能夠提高部門的形象。TRAX采用了標準化的開放格式，用戶可將數據導出到各種資產 管理系統或自己設計的報告中去。

TRAX280變壓器及變電站測試系統應用：

TRAX 憑借其多樣化的電壓和電流輸出與測量能力，可廣泛應用于多種電力設備測試：
電力變壓器測試：包括變比和相位、繞組電阻（單相*高 100A，三相 / 六繞組*高 16A ）、分接開關測試（單相或三相，涵蓋連續性、動態電流、動態電壓、動態電阻等）、退磁、磁平衡、勵磁電流、漏抗 / 短路阻抗、零序阻抗、雜散損耗頻率響應（FRSL）、帶個體溫度校正（ITC）和電壓相關性檢測（VDD）的介質損耗角正切 / 功率因數、電容等測試。
電流互感器測試：涉及變比、負載和極性、相位和幅值誤差、勵磁曲線（拐點）、繞組電阻、二次負載、耐壓測試等。
電壓互感器測試：包含變比和極性、相位和幅值誤差、二次負載、耐壓測試等。
電阻測試：可進行接觸電阻、DualGround?測量。
斷路器測試：主要有主觸頭和電阻觸頭定時、動作、操作電壓、線圈電流、接觸電阻等測試。
初級測試：針對斷路器和一般初級注入測試。
保護繼電器測試：用于繼電器定時測試。
交流絕緣測試：進行介質損耗角正切 / 功率因數、電容、Tip - up 測試。

TRAX280變壓器及變電站測試系統應用界面：

TRAX280開始界面

TRAX280我的Trax

TRAX280手動控制

TRAX280繞組電阻測試

TRAX280勵磁電流測試

TRAX280變比測試

TRAX280示波器

TRAX280觸頭電阻測試

TRAX280變壓器及變電站測試系統配置：

? 電源電纜
? 接地線 5 m
? 測試線組
? 電流電纜，2 x 10 m
? 高壓電纜，2 x 5 m
? 固定互鎖，2 m
? 跳線電纜
? 以太網電纜
? 基礎版軟件包
? 運輸箱

800 A 交流輸出電流帶集成觸摸屏

軟件：手動控制和以下基礎版變壓器測試
軟件包：
? 繞組直流電阻，包括分接開關連續性
? 消磁
? 變比
? 勵磁電流
? 短路阻抗（漏電抗）

TRAX系列訂購信息

TRAX 主機型號	TRAX 280	TRAX 279	TRAX 220	TRAX 219
交流電流輸出	800 A	800 A	200 A	200 A
觸摸屏	有	無	有	無
包含 10 m 電纜的變壓器測試應用（包括：標準變壓器（AJ-8010X）、手動控制應用程序、附件包 1 和 2）	AJ-19090	AJ-19190	AJ-19290	AJ-19390
包含 15 m 電纜的變壓器測試應用（包括：標準變壓器（AJ-8010X）、手動控制應用程序、附件包 1 和 2）	AJ-19091	AJ-19191	AJ-19291	AJ-19391
包含 20 m 電纜的變壓器測試應用（包括：標準變壓器（AJ-8010X）、手動控制應用程序、附件包 1 和 2）	AJ-19092	AJ-19192	AJ-19292	AJ-19392
一次測試應用（包括：儀用變壓器（AJ-8030X）、手動控制應用程序、附件包 1 和 3）	AJ-19093	AJ-19193	AJ-19293	AJ-19393

附件名稱	規格	型號
測試導線組（推薦用于軟件包 AJ-8040X）	4 根 0.5 米紅 / 黑 / 黃 / 藍色測試導線、6 根 2 米紅 / 黑 / 黃 / 藍色測試導線、4 根 5 米紅 / 黑 / 黃 / 藍色測試導線、4 個黑 / 紅色海豚夾	GC-32600
計時測試導線組（推薦用于軟件包 AJ-8040X）	6 個帶香蕉插頭的夾子、6 根 10 米黑 / 紅色測試電纜	GC-32610
控制電纜連接套件（推薦用于軟件包 AJ-8040X）	5 個測試夾、5 個端子排適配器、5 個電纜接線端子適配器、1 個塑料箱	GA-90010
推車	適用于存放 TRAX 及可選附件（如 TDX120）	AJ-90040
輕質軟質飛行箱	用于存放 TRAX（不含附件），TRAX 219/220 裝入后重量不足 32kg（符合托運行李重量限制）	GD-31050
聯鎖腳踏開關	10 米電纜	GC-31150
聯鎖手動開關	18 米電纜	GC-31120
聯鎖延長電纜	10 米	GA-01005
指示燈箱（TIB225）	-	AJ-90030

可選儀器

儀器名稱	規格	型號
高壓?jiǎn)卧═DX120）	用于介損角正切值、電容和勵磁電流測量，硬件連接 TRAX 主機后激活對應軟件應用程序 1	AJ-69090
大電流附件（TCX200）	含電纜和升流器，進行*高 2000A 大電流一次測試時，可貼近測量對象放置以減少大電流電纜的長度與重量 1	AJ-69290
三相 / 六繞組開關箱（TSX303）	用于自動化測量繞組電阻（16A）和變比（250V），支持消磁，含連接電纜和套管電纜	AJ-69490
三相 / 六繞組開關箱（TSX303）	用于自動化測量繞組電阻（16A）和變比（250V），支持消磁，僅含連接電纜	AJ-69492
三相 / 六繞組手動開關箱（TSX300）	簡化變比（250V）、繞組電阻（16A）、勵磁電流、漏電抗和雜散損耗頻率響應（FRSL）測量，不含電纜 1，IEC 面板設計	AJ-69390
三相 / 六繞組手動開關箱（TSX300）	簡化變比（250V）、繞組電阻（16A）、勵磁電流、漏電抗和雜散損耗頻率響應（FRSL）測量，不含電纜 1，ANSI 面板設計	AJ-69395
線路阻抗套件	含 TSA230 避雷器單元、TPB230 保護箱、電纜、附件及 TRAX 用 AJ-8050X 軟件應用程序，用于 TRAX 安全進行線路阻抗測量 1	AJ-69690
可變直流電源（B10E）	-1	BG-29092
TRAX 校準箱（TCB200）	僅提供給獲得認可的服務合作伙伴	AJ-90020

TRAX280變壓器及變電站測試系統產品規格

項目	詳情
應用領域	適用于高壓變電站和工業環境
溫度	工作溫度：-20°C 至 +55°C（-4°F 至 +131°F）；存儲溫度：-20°C 至 +70°C（-4°F 至 +158°F）
濕度	< 90% RH，無冷凝
CE 認證	EMC：2004/108/EC；LVD：2006/95/EC
電源輸入	100 - 240V，50/60Hz（± 10%）
輸入電流	連續電流≤ 16A；短期電流*高 30A（< 60s）
主保險絲	F1 和 F2，25A
接地	測試接地：在連接其他電纜前，需連接到測試對象的接地端；接地：用于在主機和配件之間或連接外部接地物體（如可選推車）
尺寸	475 x 315 x 330 mm（不含把手）（18.7” x 12.4” x 13”）
重量	TRAX 219：25kg（55 lbs）；TRAX 220：26kg（57 lbs）；TRAX 279：29kg（64 lbs）；TRAX 280：30kg（66 lbs）
顯示屏（部分型號）	尺寸：10.4”；分辨率：1024x768 XGA；類型：TFT 觸摸屏；對比度：1000:1；亮度：1000 cd/m2；注：TRAX 219 和 279 無顯示屏
輸出（模擬）	TRAX 219/220：5 - 70Hz 可選，R1 R2 2 x 0 - 50V DC，AC / AC 10A，1min；20A，max 10s；2.5A，>2h，頻率范圍：5 - 505Hz，AC 200A/6V，1min；80A，>2h；TRAX 279/280：頻率范圍：45 - 70Hz，AC 0 - 800A/6V，1min；0 - 200A/10V，>2h，DC 16A，連續；1A 連續，DC 10A，1minute；2.5A，>2h，DC 100A，2 minutes；70A，連續（整流直流，用作輔助直流電源）；大 1000VA，連續，大 50V 合規電壓，250V / 35A（*大），輸出觸點用于 OLTC 和斷路器操作并進行內部電壓和電流測量，額定輸出；54V DC 用于以太網通信和為配件供電；0 - 235V AC 直接來自功率放大器為配件（TDX / TCX）供電；12kV AC 0 - 12kV，1min；0 - 12kV / 300mA，4min；0 - 12kV / 100mA，連續；2000A AC 0 - 2000A/2.4V，1min；0 - 1000A/4.8V，1min
輸入	測量范圍*高 40V RMS，用于模擬傳感器和低電平模擬信號輸入；用于定時器和繼電器測試應用中的定時測量的接觸或電壓檢測二進制輸入，A 和 B 輸入專用于啟動和停止
計算 / 顯示參數	算術運算：+，-，，/；功率：P，VA，Q，S；阻抗：R（DC），Z，Xp，Xs，Rs，Rp，Ls，Lp，Cs，Cp，相位；在較低電源電壓下降額使用；在較低頻率下，TRAX 電壓輸出規格在 50Hz 時有效，較低頻率下大電壓輸出受變壓器限制，降額與頻率呈線性關系，5Hz 時*大電壓輸出為額定輸出的 10%
測量精度	-
通信接口	以太網端口：用于通過外部 PC 運行儀器或連接到外部網絡；用于連接無線天線（可選）：通過 PC 或平板電腦無線操作儀器；USB：3 個 USB 端口，多用途
Megger TRAX220/219/279/280 變壓器及變電站測試系統文檔

訂購信息

TRAX 280，訂貨號： AJ-19090
800 A 交流輸出電流
帶集成觸摸屏
軟件：手動控制和以下基礎版變壓器測試
軟件包：
? 繞組直流電阻，包括分接開關連續性
? 消磁
? 變比
? 勵磁電流
? 短路阻抗（漏電抗）

標配件
? 電源電纜
? 接地線 5 m
? 測試線組
? 電流電纜，2 x 10 m
? 高壓電纜，2 x 5 m
? 固定互鎖，2 m
? 跳線電纜
? 以太網電纜
? 基礎版軟件包
? 運輸箱

選配件

手推車 AJ-90040

輕便軟箱 GD-31050

踩踏式互鎖開關 GC-31150

綠色/紅色警示燈 AJ-90030

擴展版軟件包
高級版變壓器軟件包，AJ-8020X

包含以下應用：
? 分接開關動態電阻測試
? 雜散損耗頻響
? 磁動勢平衡

電流互感器/電壓互感器軟件包，AJ-8030X

包含以下應用：
? 電流互感器變比
? 電流互感器負載
? 電流互感器勵磁特性
? 極性
? 電流互感器變比（電壓法）
? 電流互感器繞組電阻
? 電流互感器耐壓
? 電流互感器變比（電流法）
? 電流互感器變比（低功率）
? 電壓互感器變比
? 電壓互感器負載
? 電壓互感器二次側耐壓
? 極性
? 電子式電壓互感器

變電站軟件包，AJ-8040X

包含以下應用：
? 斷路器分析儀
? 低壓斷路器計時
? 單相保護測試
? 計時器
? 相位計
? 接低阻抗
? 線阻抗/K因數
? 瓦特計

TRAX TDX 120 – 高壓介損單元， AJ-69090
還可用于電容和勵磁電流測試

美國MEGGER TRAX280變壓器及變電站測試系統,TRAX280變壓器及變電站測試系統,TRAX280

TRAX TCX 200 – 大電流配件（電纜+電流放大單元），AJ-69290

進行2000A大電流測試時可將此配件移動到被測試品旁，以減少測試電纜的長度和重量。

TRAX TSX 300 – 3相/6繞組測試自動切換開關， AJ-69390

可用于變比測試（250V）、繞組電阻測試（16A）、勵磁電流測試、漏阻抗測試、雜散損耗頻響測試和磁動勢平衡。
