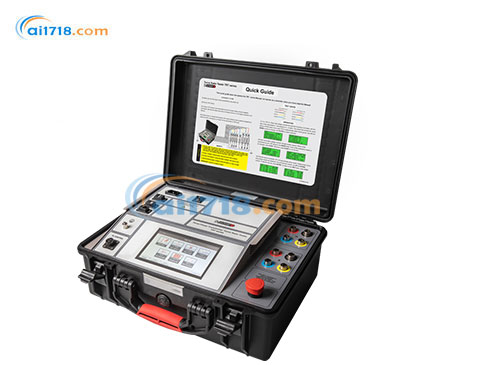

TRT63三相變壓器變比測試儀概述：

?TRT63A儀器是專為電力、配電和互感器的匝數 比、相移和勵磁電流測量而設計的三相全自動測 試裝置。TRT63A通過在高壓繞組上施加電壓來 確定變壓器的匝數比，*地測量無載變壓器繞 組上的電壓，然后顯示這些電壓的比值。

?TRT63A基于*先進的技術，使用當今*先進的技術。本試驗裝置可按IEC 60076-1標準要求對單相變壓器和三相變壓器進行帶抽頭和不帶抽頭的試驗。

?對于三相測量，測試裝置連接到待測變壓器的所有三相。如果為不同類型的變壓器選擇特定的矢 量圖，TRT63A將對每種變壓器類型(即單相，三角型到Y(jié)/星型，Y/ 三角,三角到三角, Y到Y(jié)/星型， 三角到之字形等)進行特定的測試，而無需切換測 試鉤接電纜。

?此外，TRT63A可以進行真實三相測試電壓的測試，允許測試任何類型的變壓器。在測試之后，它顯示 由單相和/或真實三相測試獲得的匝比、相移和勵磁電流。

?TRT63A可以讓用戶輸入變壓器銘牌電壓，用于 計算匝數比偏差。該功能消除了任何錯誤，否則 由操作員的手動計算。TRT63還將測試結果與銘牌進行比較，并打印出每次測試的錯誤百分比。

?運行條件信息或錯誤信息識別不正確的測試條件 ，不正常的運行條件或變壓器問題。在高壓電場 中具有很強的抗靜電和電磁干擾能力。TRT63A是通過非常有效的過濾來實現的。過濾是利用專有的硬件和軟件設計解決方案。

TRT63三相變壓器變比測試儀與測試對象連接：

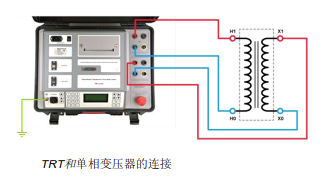

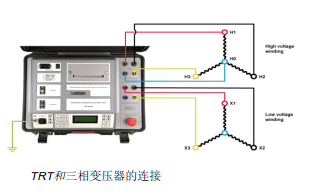

三相變壓器
TRT63經過編程可自動測試CEI/IEC、IEEE和ANSI 標準定義的電力和配電變壓器類型的匝比、相移 和勵磁電流。使用兩組四根電纜，主、副側的所 有套管只連接一次。

單相變壓器
盡管是三相裝置，TRT63也能夠測試單相變壓器。為 了達到這個目的，可以使用一套特殊的電纜或三相電纜。

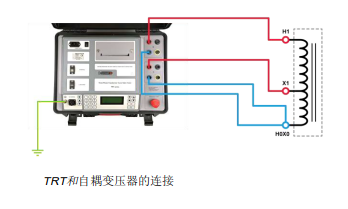

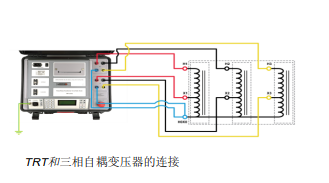

三相自耦變壓器
TRT63還可通過編程自動測試CEI/IEC、IEEE和 ANSI標準定義的自耦變壓器的匝比、相移和勵磁電流。使用兩組四根電纜，主側和副側的所有套管只連接一次。

單相自耦變壓器
盡管是一個三相裝置，TRT63也能夠測試單相自耦變壓器。特殊的電纜組或三相電纜組均可用于此目 的。

移相變壓器

真正的三相測試電壓允許TRT測試任何類型的變壓器，甚至是那些不規則矢量組的變壓器，包括移相變壓器。

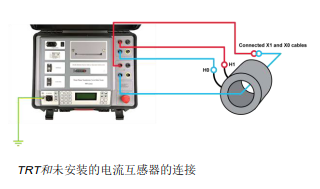

電流互感器
TRT63還可用于驗證電流互感器(CTs)的匝比和極性 。CTs是一種特殊構造的變壓器——它們是只有一 個初級繞組，有時只有兩個初級繞組的儀表變壓 器。CTs的“X”側(次要側)轉彎次數較多。因此， 在驗證CT時，“X”測試電纜必須連接到CT的主回路。如果沒有主端子，“X”電纜應滑過CT芯線 并短路。

連接:符合IEC/EN60320-1;UL498, CSA 22.2

交流電源: 90 – 264 V AC, 50/60 Hz或110 – 350 V DC

保險絲: 2 A / 250 V, F型，不可更換

輸出數據

儀器/測試電壓
TRT63:1,8,40,100, 250 V AC

測量
匝數比測量范圍: 0,8 – 50000
匝數比分辨率: 5 位
典型匝數比精度:
@250 V AC
0.8 – 999: ±0.03%
1 000 – 3 999: ±0.05%
4 000 – 14 999: ±0.05%
15 000 – 19 999: ±0.05%
20 000 – 50 000:±0.1%

@100 & 80 V AC

0.8 – 999: ±0.05%

1 000 – 3 999: ±0.05%

4 000 – 14 999: ±0.1%

15 000 – 19 999: ±0.2%

20 000 – 50 000:±0.25%

@40 V AC
0.8 – 999: ±0.05%
1 000 – 3 999: ±0.1%
4 000 – 14 999: ±0.2%
15 000 – 20 000: ±0.3%

@10 & 8 V AC

0.8 – 999: ±0.05%

1 000 – 3 999: ±0.1%

4 000 – 15 000: ±0.2%

@1 V AC
0.8 – 999: ±0.05%
1 000 – 4 000: ±0.1%

勵磁電流范圍: 0 – 2 A

激勵電流分辨率：
0,0000 – 9,9999 mA 0,1 μA
10,000 – 99,999 mA 1 μA
100,00 – 999,99 mA 10 μA
1,0000 – 2,0000 A 100 μA

典型勵磁電流精度:±(0,25% rdg +?0.5 mA)

相角范圍: 0 – 360o
相角分辨率: 0,01o
典型相角精度: ±0,05o

顯示
液晶屏20個字符乘4行;
帶背光的LCD顯示屏，在明亮的陽光下可見

接口

USB (標準)
RS232 (可選的)

數據儲存

TRT63可存儲多達10000個測試結果

環境條件

工作溫度:
-10 oC – +55 oC / 14 oF – +131 oF
儲存和運輸:
-40 oC – +70oC / -40 oF – +158 oF
濕度: 5% – 95% 相對濕度，無凝結

尺寸及重量

尺寸 (W x H x D):478 x 194 x 390 mm
重量: 9 kg

打印機 (可選)
內置熱敏打印機
紙張寬度112 mm
打印機工作溫度:0 oC – +50 oC
在此范圍內保證打印機密度:
5 oC – +40 oC /20 – 85% 相對濕度，無凝結

三相變壓器匝數比測試儀 TRT63A，  TRT63AX-N-01

三相變壓器匝數比測試儀 TRT63B ， TRT63BX-N-01

三相變壓器匝數比測試儀 TRT63C ， TRT63CX-N-01

運輸箱

推薦配件

H 繞組測試引線套件,4 x 10 m,帶TTA夾具(兼容TWA和TRT系列)，HC-10-4FMCWC

X 繞組測試引線套件,4 x 10 m,帶TTA夾具(兼容TWA和TRT系列)，XC-10-4FFCWC

電纜塑料箱 - 大尺寸，CABLE-CAS-03

可選配件

H 繞組測試引線套件, 4 x 5 m,帶TTA夾具(兼容TWA和TRT系列)，HC-05-4FMCWC

X 繞組測試引線套件, 4 x 5 m,帶TTA夾具(兼容TWA和TRT系列)，XC-05-4FFCWC

H 繞組測試引線套件, 4 x15 m,帶TTA夾具 (兼容TWA和TRT系列)，HC-15-4FMCWC

X 繞組測試引線套件, 4 x15 m,帶TTA夾具 (兼容TWA和TRT系列)，XC-15-4FFCWC

H 繞組測試引線套件, 4 x 20 m,帶TTA夾具(兼容TWA和TRT系列)，HC-20-4FMCWC

X 繞組測試引線套件, 4 x 20 m,帶TTA夾具(兼容TWA和TRT系列)，XC-20-4FFCWC

H 繞線延長線, 4 x 5 m (兼容TWA和TRT系列)，HE-05-4FMCFC

X 繞線延長線, 4 x 5 m (兼容TWA和TRT系列)，XE-05-4FFCMC

H 繞線延長線, 4 x 10 m(兼容TWA和TRT系列)，HE-10-4FMCFC

X 繞線延長線, 4 x 10 m(兼容TWA和TRT系列)，XE-10-4FFCMC

H 繞線延長線, 4 x 15 m(兼容TWA和TRT系列)，HE-15-4FMCFC

H 繞組測試引線組, 4 x 5 m,帶TTA夾具(僅與TRT系列兼容),HC-05-4TRTMW

X 繞組測試引線組, 4 x 5 m,帶TTA夾具(僅與TRT系列兼容),XC-05-4TRTFW

H 繞組測試引線組, 4 x 10 m,帶TTA夾具(僅與TRT系列兼容),HC-10-4TRTMW

H 繞組測試引線組, 4 x 15 m,帶TTA夾具(僅與TRT系列兼容),HC-15-4TRTMW

H 繞組測試引線組, 4 x 20 m,帶TTA夾具(僅與TRT系列兼容),HC-20-4TRTMW

H 繞組電纜延長裝置, 4 x 5 m,(僅與TRT系列兼容)，HE-05-4TRTMF

X 繞組電纜延長裝置, 4 x 5 m,(僅與TRT系列兼容)，XE-05-4TRTFM

H 繞組電纜延長裝置, 4 x 10 m,(僅與TRT系列兼容)，HE-10-4TRTMF

H 繞組電纜延長裝置, 4 x 15 m,(僅與TRT系列兼容)，HE-15-4TRTMF

電纜塑料箱 –小尺寸 ，CABLE-CAS-01

電纜塑料箱 –中等尺寸 ， CABLE-CAS-02

帶輪子電纜塑料箱 – 中等尺寸  ，CABLE-CAS-W2

帶輪子電纜塑料箱 – 大尺寸  ，CABLE-CAS-W3

運輸箱  ，HARD-CASE-LC
塑料運輸箱  ，HARD-CASE-PC

帶輪子塑料運輸箱 ， HARD-CASE-PW

內置熱敏打印機 112 mm  ，PRINT-112-00
熱敏紙卷 112 mm ， PRINT-112-RO
藍牙通訊模塊  ，BLUET-MOD-01

逆變器 12 V DC至 230 V AC, 50 Hz  ，IN650-12-230
驗證校準器 TRTC  ，TRTC-05-4800

H 繞組測試引線, 4 x 1 m,帶香蕉插頭，HC-01-4LMCBP

X 繞組測試引線, 4 x 1 m,帶香蕉插頭，XC-01-4LFCBP
電纜包  ，CABLE-BAG-00

TWA-TRT帶接地線的安全開關盒  ，SWTCH-BOX-00 H

儀表與開關箱之間的連接, 4 x 0,8 m  ，HE-08-4LMCMC

X 儀表與開關箱之間的連接, 4 x 0,8 m  ，XE-08-4LFCFC
