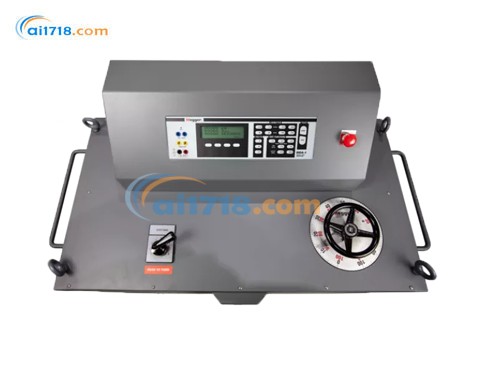

美國MEGGER　DDA-3000/DDA-6000通用斷路器測試裝置

型號：DDA-3000/DDA-6000通用斷路器測試裝置

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER DDA-3000/DDA-6000通用斷路器測試裝置由愛儀器儀表網代理，本產品是獨立的移動式測試裝置，專門設計用于驗證自動油路重合閘在模擬過載和故障條件下是否正常運行?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

DDA-3000/DDA-6000描述
DDA-3000 和 DDA-6000 系列采用*新技術，專為測試配備熱、磁或固態脫扣裝置的低壓電源和塑殼斷路器而設計。這些裝置完全符合 NEMA AB-4 測試指南。
測試通過模擬過載或故障條件進行。每個測試裝置都是一個集成測試系統，可提供可變的大電流輸出。該測試裝置集成了準確、高效和安全地測試直動式斷路器所需的所有控制電路和儀表。
獨特的變壓器和電路設計使得測試裝置在非常緊湊的尺寸下實現了非常高的容量。先進的數字控制和儀表提供了*的測試能力。

DDA-3000/DDA-6000應用

該測試裝置應用廣泛，幾乎可測試通用電氣、西屋電氣、聯邦太平洋、Square D、古爾德、ABB、ITE、西門子等制造商生產的所有低壓、塑殼和金屬鎧裝直動式交流斷路器。
DDA-3000 型的額定測試斷路器電流高達 3000 安培。DDA-6000 型的額定測試斷路器電流高達 6000 安培。Megger 斷路器測試裝置堅固耐用，可確保多年無故障運行。
該測試裝置還可用于其他大電流應用，例如驗證電流互感器的比率，以及對高壓斷路器及其相關保護繼電器進行熱運行或一次注入測試。
所有 DDA-3000 和 DDA-6000 型測試裝置具有相同的功能、儀表和操作特性。這些裝置之間的規格差異僅在于尺寸、重量和*大輸出電流容量。

DDA-3000/DDA-6000功能和優勢

啟動控制電路：全數字啟動控制電路提供脈沖和保持兩種輸出持續時間控制模式。脈沖模式可自動將輸出脈沖設置為任何編程的脈沖持續時間。這為機電式和固態脫扣裝置提供了額外的測試能力。較短的脈沖持續時間還可以在設置測試電流時限制被測斷路器的預熱。
在保持模式下，輸出保持通電狀態，直到手動關閉，或者在計時測試期間，直到被測設備動作，這會停止計時器并使輸出斷電。
零直流偏移：使用數字控制的晶閘管（SCR）代替接觸器來啟動測試裝置的輸出，消除了閉合時間誤差，從而確保每次在輸出電流波形的過零點*啟動。在過零點啟動可消除電流波形中的直流偏移，確保對稱的輸出電流。因此，即使在進行瞬時或短時延時脫扣元件測試時，即使電流持續時間非常短，也能確保準確、可重復的測試結果。
晶閘管的數字控制還允許裝置在輸出電流波形過零點的 90 度范圍內的任何點啟動。這將允許有意在波形中插入直流偏移，以全面研究斷路器的操作。
DDA-1 型控制面板對輸出電流進行數字采樣，并通過數學計算得出提供給被測斷路器的電流。
緊湊的外殼：變壓器和電路設計的改進使得在一個相對較小的外殼內實現了非常高容量的測試裝置。為了安全和移動方便，測試裝置采用堅固的金屬板外殼，重心低，帶有牽引環、吊耳和帶剎車的大型可鎖定旋轉腳輪。
為了提高機動性，所有四個腳輪都可以旋轉；然而，它們也可以輕松鎖定在固定位置。測試裝置的緊湊尺寸允許其輕松通過狹窄的門?？刂蒲b置和儀表的位置使操作員能夠同時觀察被測斷路器。
結構：測試裝置的設計旨在確保多年無故障、可靠運行，包括堅固的儀表和控制裝置，能夠承受頻繁運輸?shù)恼駝雍蜎_擊。它們無需從外殼中取出。
保護：內置保險絲、斷路器和過載保護裝置。輸出啟動晶閘管采用強制風冷，溫度傳感器提供過熱保護。提供緊急停止按鈕，用于切斷測試裝置的所有輸入電源。
接地安全聯鎖：聯鎖電路確保測試裝置的底盤在測試裝置的輸出通電之前連接到系統接地。
附件插座：提供一個容量為 1.2 kVA 的接地故障保護 120 伏插座，方便連接附件設備。內部還提供其他電壓，供客戶安裝插座。

DDA-3000/DDA-6000儀表和控制裝置

DDA-1 型：數字?jǐn)?shù)據采集儀表和控制系統專為*控制輸出電流和準確測量被測斷路器而設計。
DDA-1 型采用*新的數字信號處理（DSP）技術。該技術提供對晶閘管的完全數字控制，并對輸出電流進行數字采樣，以實現高精度測量。
數字電流表：DDA-1 型對輸出電流進行數字采樣，并通過數學計算得出提供給被測斷路器的電流。這一過程提高了電流表系統的精度，并在顯示電流值方面提供了極大的靈活性。例如，當測試裝置提供連續電流時，數字電流表會連續采樣輸出波形，并可以顯示電流的真有效值。
對于測量短時電流，DDA-1 型可以通過面板上的軟控制按鈕選擇以下方式計算輸出電流：

對于任何大于半個周期的輸出電流，DDA-1 型可以計算輸出電流脈沖的真有效值。對于任何小于半個周期的輸出，真有效值測量無效。
對于任何電流脈沖，DDA-1 型可以測量峰值電流，并根據峰值電流計算電流的預期有效值。
這種多電流計算功能在測試不同類型的固態脫扣裝置時也非常有用。此功能允許測試裝置模擬各種固態脫扣裝置所使用的類似電流計算類型。
數字計時器：由于采用了數字信號處理技術，DDA-1 型系統能夠準確知道電流何時存在以及被測斷路器何時斷開。這使得即使在測試快速動作斷路器的瞬時脫扣功能時也能實現高精度計時。此外，數字計時器可以以周期或秒為單位顯示斷路器的脫扣時間。
一個完全數字化的固態電路在輸出電流開始流動時自動啟動計時器，并在被測設備動作時停止計時器。該電路可適應各種測試條件，包括：
當測試沒有輔助觸點可監控的斷路器或設備（例如單極斷路器）時，計時器在輸出電流開始流動時啟動，并在輸出電流中斷時停止。
當測試設備并監控常閉觸點時，計時器在輸出電流開始流動時啟動，并在觸點斷開時停止。
當測試設備并監控常開觸點時，計時器在輸出電流開始流動時啟動，并在觸點閉合時停止。
2
DDA-3000 和 DDA-6000 通用斷路器測試裝置
數字電壓表：DDA-1 型可用于測量測試裝置的輸入電壓或測試裝置的輸出電壓。它還可以用作診斷工具，通過測量斷路器觸點在承受大電流時的電壓降來評估觸點狀況。
面板指示燈：面板指示燈為操作員的安全和方便而設計，指示：
裝置輸出已通電
溫度*告或關閉
接地聯鎖斷開
電流表超量程
外部啟動電路：允許在需要時從遠程位置啟動測試裝置。

DDA-3000/DDA-6000規格

輸入

型號	輸入電壓（單相）	輸入頻率	輸入電流
DDA-3000	460 V±5%	60 Hz	200 A
DDA-3001	380 V±5%	50 Hz	200 A
DDA-3002	415 V±5%	50 Hz	200 A
DDA-6000	460 V±5%	60 Hz	350 A
DDA-6001	380 V±5%	50 Hz	350 A
DDA-6002	415 V±5%	50 Hz	350 A
DDA-6004	575 V±5%	60 Hz	350 A

由于 DDA-3000/-6000 型在全球范圍內用于測試低壓斷路器，因此設計了許多測試裝置以適應多種不同的輸入電壓和頻率。
訂購時，請選擇*適合現有電源系統的測試裝置。DDA-3000 和 DDA-6000 系列的標準輸入電源要求如下：

輸出
輸出電路：測試裝置的輸出可通過被測設備的阻抗輕松從零調節至*大可用電流。提供兩個輸出范圍，以適應各種負載電路阻抗。
對于高阻抗設備，輸出可以串聯連接（使用提供的串聯條），以在降低的*大電流下將輸出電壓加倍。
測試裝置的*大可用電流主要由負載電路的阻抗決定。
外部電壓數字顯示：5 位顯示屏，數字高度為 0.281 英寸（7 毫米）范圍：0 至 600 V 精度：±1% 讀數
可用電流的持續時間主要由測試裝置內部的熱條件決定。

型號	輸出電流
*大連續電流	通過斷路器的*大電流	通過短路的*大電流
DDA-3000	4500 A	35,000 A	60,000 A
DDA-3001	4446 A	28,000 A	48,000 A
DDA-3002	4446 A	28,000 A	48,000 A
DDA-6000	6250 A	60,000 A	100,000 A
DDA-6001	6175 A	50,000 A	80,000 A
DDA-6002	6175 A	50,000 A	80,000 A
DDA-6004	6175 A	60,000 A	100,000 A

輸出連接：為了*大程度地利用測試裝置的輸出，每個裝置都配備了一個 Megger 插入式適配器板和適用于抽出式金屬鎧裝斷路器的 CBS-1 型和 CBS-2 型插入式套件。插入式套件可消除使用引線將被測斷路器連接到測試裝置時產生的顯著損耗。測試塑殼斷路器或其他無法直接連接到插入式套件的設備時，必須使用電纜。
工作循環：測試裝置可提供額定連續電流 30 分鐘，然后關閉 30 分鐘。
*大輸出電流：DDA-3000/-6000 系列在額定輸入電壓下將產生以下輸出：

儀表
數字電流表
操作模式記憶連續數字顯示：5 位顯示屏，數字高度為 0.281 英寸（7 毫米）范圍：200/2000/20,000/200,000 A 電流表系統整體精度
連續 ±1% 讀數 峰值脈沖 ±2% 讀數 RMS 脈沖 ±1.5% 讀數
數字計時器
數字顯示：5 位顯示屏，數字高度為 0.281 英寸（7 毫米）范圍 0.0001 至 99999 秒 0.0001 至 99999 周期精度：±1% 讀數
數字電壓表操作模式輸入電壓輸出電壓

型號	重量		尺寸
磅	千克	高 × 寬 × 深（英寸）	高 × 寬 × 深（厘米）
DDA-3000 系列	1000	454	46×46×28 英寸	117×117×71 厘米
DDA-6000 系列	1200	545	46×55×28 英寸	117×140×71 厘米

可選附件

保護罩
提供一個由重型、增強型乙烯基涂層尼龍制成的堅固保護罩，用于在存儲期間保護測試裝置免受油、灰塵或其他顆粒物的侵害。
它符合 Mil-C-43006D 標準，并通過了 Mil-C-20696B 耐油和耐碳?xì)浠衔餃y試。它可以承受 - 40 至 + 180°F（-40 至 + 82°C）的連續暴露，并且阻燃材料經過防霉和防紫外線處理。
輸入自耦變壓器
如果測試裝置的標稱輸入電壓不可用，或者在不同地點使用需要使用多種輸入電壓，則可以使用自耦變壓器。
多抽頭自耦變壓器配備電源開關、相應的插座、插頭、互連和抽頭選擇電纜。它采用堅固的金屬板外殼，帶有腳輪和手柄。
所有電壓均為單相，公差為 ±5%。不建議使用 240 伏及以下的輸入抽頭來獲得測試裝置的*大輸出。

型號	輸入抽頭電壓	輸出電壓	頻率（Hz）	重量（磅 / 千克）	尺寸高 × 寬 × 深（英寸 / 厘米）
AT-1	208、230、575	460	60	602/282	24×23×23 61×58×58
AT-4	220、240、415	380	50	640/290	24×23×23 61×58×58

DDA-3000和DDA-6000訂購信息

項目（數量）	目錄號	項目（數量）	目錄號
DDA-3000 型	DDA-3000	可選附件
DDA-3001 型	DDA-3001	輸入自耦變壓器	AT-1、AT-4
DDA-3002 型	DDA-3002	輸入自耦變壓器附帶的引線
DDA-6000 型	DDA-6000	互連引線，10 英尺（3 米），4/0 電纜 [2]	17164
DDA-6001 型	DDA-6001	跨接引線 [1]	17527
DDA-6002 型	DDA-6002	保護罩	PC-1
DDA-6004 型	DDA-6004	CBS-3 型插入式套件	聯系技術銷售
包含的附件
標準插入式套件	CBS-1 和 CBS-2
引線
計時器引線，12 英尺（3.7 米）[2]	2997
輸入引線，15 英尺（4.5 米），4/0 電纜 [2]	17163
保險絲
500 伏、6 安保險絲 [2]	9377
250 伏、1.5 安保險絲 [5]	950
插入式系列條 [1]	5532
說明書 [1]	17176

DDA-3000/DDA-6000通用斷路器測試裝置產品規格

輸入規格

型號	輸入電壓（單相）	輸入頻率	輸入電流
DDA-3000	460 V±5%	60 Hz	200 A
DDA-3001	380 V±5%	50 Hz	200 A
DDA-3002	415 V±5%	50 Hz	200 A
DDA-6000	460 V±5%	60 Hz	350 A
DDA-6001	380 V±5%	50 Hz	350 A
DDA-6002	415 V±5%	50 Hz	350 A
DDA-6004	575 V±5%	60 Hz	350 A

輸出規格

型號	*大連續電流	通過斷路器的*大電流	通過短路的*大電流
DDA-3000	4500 A	35,000 A	60,000 A
DDA-3001	4446 A	28,000 A	48,000 A
DDA-3002	4446 A	28,000 A	48,000 A
DDA-6000	6250 A	60,000 A	100,000 A
DDA-6001	6175 A	50,000 A	80,000 A
DDA-6002	6175 A	50,000 A	80,000 A
DDA-6004	6175 A	60,000 A	100,000 A

儀表規格

儀表類型	規格描述
數字電流表	- 顯示：5 位，0.281 英寸（7 毫米）數字 - 量程：200/2000/20,000/200,000 A - 精度： - 連續：±1% 讀數 - 峰值脈沖：±2% 讀數 - RMS 脈沖：±1.5% 讀數
數字計時器	- 顯示：5 位，0.281 英寸（7 毫米）數字 - 量程：0.0001 至 99999 秒 / 周期 - 精度：±1% 讀數
數字電壓表	- 操作模式：輸入電壓 / 輸出電壓 - 精度：±1% 讀數

尺寸與重量

型號系列	重量	尺寸（高 × 寬 × 深）
DDA-3000 系列	1000 磅（454 千克）	46×46×28 英寸（117×117×71 厘米）
DDA-6000 系列	1200 磅（545 千克）	46×55×28 英寸（117×140×71 厘米）
