美國MEGGER　TM1760斷路器分析系統

型號：TM1760斷路器分析系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量?jī)x器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

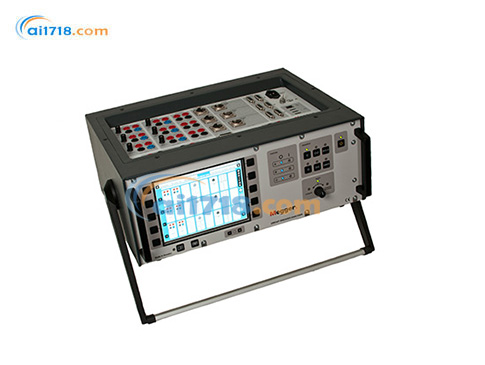

美國MEGGER TM1760斷路器分析系統由愛儀器儀表網代理，TM1760擁有專利的雙接地技術通過在測量時通過將斷路器兩端接地，使測試變得更安全、更節省時間?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TM1760斷路器分析系統簡介：

TM1700 系列斷路器分析儀采用了*型號 TM1800 的部分突破性技術，包含五種型號，涵蓋從僅支持電腦遠程控制到完全獨立運行的全范圍產品。所有型號均可通過成熟的數據管理與分析軟件 CABA Win，由計算機進行控制操作。
該系列產品采用堅固耐用的設計，搭載高性能技術，能協助用戶高效、可靠地完成斷路器測試。儀器的所有輸入和輸出接口均經過特殊設計，可耐受高壓變電站及工業環境中的復雜嚴苛條件。其輸入與輸出接口采用電氣隔離設計，可在單次測試中完成所有相關測量，無需重新設置和反復接線。
專利技術 DualGround?可在整個測試過程中保持?jǐn)嗦菲鲀蓚?cè)接地，既確保了測試安全，又節省了測試時間。
計時測量輸入采用專利的主動干擾抑制算法，即便在高容性耦合干擾電流環境下，也能確保計時準確，并獲取*的預插入電阻（PIR）數值。
該分析儀的軟件具備自適應性且操作簡便，用戶無需進行復雜設置，只需撥動測試開關即可啟動測試。操作人員點擊一次屏幕，即可調用接線圖等*輔助功能。配備的 8 英寸彩色觸摸屏帶有屏幕鍵盤，用戶可通過該高水準界面高效操作儀器。

TM1760斷路器分析系統特點：
?存在干擾的高壓變電站環境下可提供可靠和準確的測試結果
?五種標準的型號。完全獨立的功能型號或僅有數據獲取無人機界面的型號
?快速安全地進行雙接地（DualGround?）測試，測試過程中斷路器兩端接地
?屏幕顯示接線圖和測試模版向?qū)?/span>

?所有型號均可通過電腦控制

TM1700/1710/1720/1740/1750/1760斷路器分析系統兩端接地測試：
電力市場化改變了電力公司、開關設備擁有者以及電力服務公司的商業環境。市場化直接導致了對運行、維護和服務效率的強調。業務的國際化帶來了新的挑戰：國際化公司巨大的投入使他們對健康、安全和環保方面有更嚴格的要求。經驗表明，隨著開關設備越來越不可或缺，其測試維護周期變得越來越短。

安全性
電網運營商和服務公司需要保持和發展各自行業的安全運行記錄。許多國際機構包括IEEE®和IEC®，*安全機構和工會對安全的重視日益增加。隨著電網的市場化，機構頒布了一些需要執行的安全規程，并且現存的規則也更為嚴格地被要求執行。保持一個良好的安全記錄在吸引投資者和客戶方面已經成為一項重要指標。

在所有變電站中，所有與高壓導體并行的導體都會通過電容性耦合感應出有害或致命的電流。通過將被測試品的兩端接地，可將有害電流引入大地，從而為測試人員提供了一個安全的區域，詳見下圖。
兩端接地
斷路器測試中保證安全的*佳方式*是保持?jǐn)嗦菲鲀啥送瑫r(shí)接地。這也可以使測試更加簡單和快速。測試人員在變電站中停留的時間應盡量短，并將精力集中于測試而不是設備。兩端接地測試方式 DualGround? 可用于所有斷路器的所有測試。

應用實例
*跳閘測量
當輸配電線路發生故障時，斷路器的核心任務是分閘斷開電路，將故障點與電源隔離?？焖偾袛嚯娏骺杀苊饣驕p少故障大電流對昂貴設備造成的損壞。
為何需捕捉*跳閘數據
斷路器測試方法多樣，其中*常用的是主觸點計時測試，該測試可直接反映跳閘時間。傳統的斷路器計時測試流程通常如下：
斷開斷路器（CB）
拉開隔離開關，使斷路器與電網隔離
對斷路器進行接地處理
執行計時測試
但這種測試流程得到的是否為真實的跳閘時間呢？答案并非*。若一臺斷路器在停運測試前已連續運行數月甚至數年未操作，其軸承可能出現潤滑不足、油脂干涸甚至銹蝕問題。這些問題會導致斷路器*操作時動作變慢，且此類情況極有可能發生。
傳統流程的核心問題在于：在正式測試開始前，斷路器已至少操作過一次。這一次操作可能足以 “消除” 銹蝕或軸承卡滯問題，使斷路器跳閘時間恢復至標準值。因此，在實際測試時，故障已暫時消失，維修工程師可能誤判斷路器狀態良好，無需進一步維護。但數月后，銹蝕等問題可能再次出現，當故障發生時，斷路器可能無法及時跳閘，甚至完全失效。正因如此，捕捉斷路器的*操作數據對于發現潛在問題至關重要。

TM1700 - 選型

TM1710

包含：
3通道控制/輔助模塊
6通道計時M/R模塊
6通道數字模塊
CABA Win
可選：
3通道模擬模塊，6通道
DCM模塊

TM1720

包含：
6通道控制/輔助模塊
6通道輔助模塊
6通道計時M/R 模塊
6通道計時M/R 模塊
6通道數字模塊
CABA Win
可選：
3通道模擬模塊，6通道
DCM模塊

TM1740

包含：
3通道控制/輔助模塊
6通道計時M/R 模塊
6通道數字模塊
CABA Win
可選：
3通道模擬模塊，6通道
DCM模塊

TM1750

包含：
6通道控制/輔助模塊
6通道輔助模塊
6通道計時M/R模塊
6通道數字模塊
CABA Win

TM1760

包含：
6通道控制/輔助模塊
6通道輔助模塊
6通道計時M/R模塊
6通道數字模塊
3通道模擬模塊
CABA Win
可選：
3通道模擬模塊，6通道 DCM模塊

TM1700系列訂購信息

項目（Item）	產品型號（Art. No.）	項目（Item）	產品型號（Art. No.）
TM1710	BL-49090	可選附件（Optional accessories）	-
含模擬量選項及 10m（33 英尺）模擬量電纜的 TM1710	BL-49092	DCM1700 3 通道用于 3 通道 DualGround?計時測試的套件	BL-59190
TM1720	BL-49094	DCM1700 6 通道用于 6 通道 DualGround?計時測試的套件	BL-59192
含模擬量選項及 10m（33 英尺）模擬量電纜的 TM1720	BL-49096	鍵盤（Keyboard）	HC-01090
TM1740	BL-49190	TM1700 系列航空箱（Flight Case TM1700-series）	GD-00025
含模擬量選項及 10m（33 英尺）模擬量電纜的 TM1740	BL-49192	斷路器傳感器套件（Circuit breaker transducer kits）	-
TM1750	BL-59090	AHMA 4/8（ABB / 日立）3 相套件	XB-61030
TM1760	BL-59094	AHMA 4/8（ABB / 日立）1 相套件	XB-61050
含模擬量選項及 10m（33 英尺）模擬量電纜的 TM1760	BL-59096	HMB 4/8（ABB / 日立）3 相套件	XB-61040
標配附件（Included accessories）	-	HMB 4/8（ABB / 日立）1 相套件	XB-61060
軟質便攜包（Soft case）	-	HMC（ABB / 日立）1 相套件	XB-61065
計時鉗及電纜，5m（16 英尺）（Timing clamps and cables, 5 m (16 ft)）	-	GL314-GL318（GE）、ELK-04（ABB / 日立）3 相套件	XB-39270
控制電纜，5m（16 英尺）（Control cables, 5 m (16 ft)）	-	GL314-GL318（GE）、ELK-04（ABB / 日立）1 相套件	XB-39272
保護接地線（Protective earth (ground) cable）	-	*跳閘測試套件（First trip kits）	-
電源電纜（Mains cable）	-	適用于單操作機構	BL-90700
電纜收納袋（Bag for cables）	-	適用于三個操作機構	BL-90710
USB 閃存盤（USB memory stick）	-	-	-
以太網電纜（Ethernet cable）	-	-	-
CABA Win 軟件	-	-	-
用戶手冊（User's manual）	-	-	-

TM1760斷路器分析系統規格

環境
應用場合	儀器可在高壓變電站和工業環境下使用
操作溫度	-20°C 到 +50°C
儲藏和運輸溫度	-40°C 到 +70°C
濕度	- 5% – 95% RH，不結露
CE標識
EMC	2004/108/EC
LVD	2006/95/EC
常規
電源電壓	100 – 240 V AC, 50 / 60 Hz
功率	（*大） 200 VA
大小	500 x 185 x 410 mm
重量	12kg
跳閘信號輸入
電壓模式
輸入范圍	0 – 250 V AC / DC
閥值	用戶軟件自定義，步長 1V
接觸模式
開路電壓	30 V DC ±15%
短路電流	10 – 40 mA
閥值	1 – 2 k?
DC 輸出
常規電壓源	12 V ±10%，短路保護 1.7 A 僅適用于SDRM202和DRM1800的DRM
電壓模式
開路電壓	12 V DC ±10%
短路電流保護	PTC 750 mA
開關電流	< 750 mA，阻性負載
通信接口
USB	2.0 版通用總線
以太網	100 base-Tx 快速以太網
人機接口
CABA Local	斷路器分析軟件
可選語言	英語，法語，德語，西班牙語，瑞典語。提供翻譯套件
顯示器	高亮度SVGA 800×600觸摸屏
對角尺寸	21 cm (8”)
鍵盤	屏幕鍵盤
控制模塊（1或2）
通道數量	3
時間基準誤差	讀數的±0.01%±一個取樣周期
*大取樣率	40KZ
測試時間	10 kHz取樣率 — 200s
防抖動開關
*大電流	80 A AC / DC，脈寬≤ 100 ms
持續時間	用戶自定義，步長1 ms
延遲	用戶自定義，步長1 ms
電流測量
測量范圍	0 至±80 A AC / DC
分辨率	16 位
誤差	讀數的±2%或量程的±0.1%
外部電流測量CT
*大輸入	±1 V
比例	100 A / 1 V
量程	±80 A V / ±0.8 V
電壓測量
輸入電壓	0 – 250 V AC，0 - 300 V DC
分辨率	12 mV
誤差	讀數的±1%或量程的±0.1%
計時M/R模塊
常規通道數量	6
時間基準誤差	讀數的±0.01%±1個取樣周期
*小分辨率	0.05 ms
*大采樣率	40 kHz
測試時間	20 kHz取樣率 — 200s
主觸頭和電阻觸頭計時
開路電壓	6 V或26 V ±10%(每隔一個采樣點觸發)
短路電流	9.7 mA 或 42 mA ±10%
狀態閥值
主觸頭	合閘 < 10 ? < 分閘
主觸頭和電阻觸頭	主觸頭 < 10 ? < 預插電阻 < 10 k? < 開路
預插入電阻（PIR）測量
支持種類	線性 PIR
電阻量程	30 ? – 10 k?
誤差	讀數的±10%或量程的±0.1%
電壓測量
測試范圍	±50 V 峰值，±15 V峰值，±0.5 V 峰值
分辨率	16 位
誤差	讀數的±1%或量程的±0.1%
模擬模塊（無，1或2）
常規
通道數量	3條隔離的通道
時間基準誤差	讀數的±0.01%±1個取樣周期40
*大取樣率	kHz
測試時間	10 kHz取樣率 — 200s
轉換器電阻	0V輸出時500 ? – 10 k
輸出
電壓輸出	10 V D C ±5%, 24 V DC ±5%
*大輸出電流	30 mA
電流測量
量程	±22 mA
分辨率	16
誤差	讀數的±1%或量程的±0.1%
電壓測量
輸入電壓	0 – 250 V AC，0 - 350 V DC
量程	±10 V DC, 0 – 250 V AC / DC
分辨率
誤差
250 V 量程	讀數的±1%或量程的±0.1%
10 V 量程	讀數的±0.1%或量程的±0.01%
數字模塊
常規
通道數量	6
支持類型	增量轉換器，RS422
時間基準誤差	讀數的±0.01%±1個取樣周期
*大取樣率	40 kHz
測試時間	10 kHz取樣率 — 200s
輸出
電壓	5 V D C ±5% 或12 V DC ±5
*大輸出電流	700 mA
數字輸入
范圍	±32000 個脈沖
分辨率	1 個 脈沖
誤差	±1 個脈
計時輔助模塊
常規
通道數量	6條隔離通道
時間基準誤差	讀數的±0.01%±1個取樣周期
*大取樣率	40 kHz
測試時間	10 kHz取樣率 — 200s
電壓模式
輸入電壓范圍	0 – ±250 V AC，350 V DC
狀態閥值	±10 V
誤差	±0.5 V
接觸模式
開路電壓	25 – 35 V DC
短路電流	10 – 30 mA D
狀態閥值	合閘 < 100 ?, 分閘 > 2 k?
DCM模塊
常規
通道數量	6
重量	0.6kg
輸出
電壓	0 - 5 V AC有效值
電流	0 - 70 mA AC有效值
MEGGER TM1700/1710/1720/1740/1750/1760斷路器分析系統文檔
