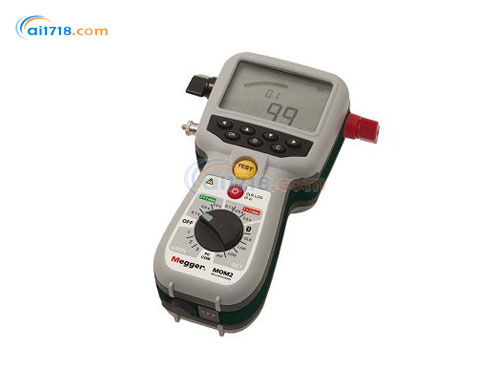

美國MEGGER　MOM2手持式大電流微歐表

型號：MOM2手持式大電流微歐表

品牌：美國MEGGER

行業應用：石油化工、電網、電廠、軍隊[更多]

產品用途：用于測試斷路器的合閘電阻[更多]

租賃價格：9000元/月

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

符合標準

瀏覽過此產品的用戶最終購買了

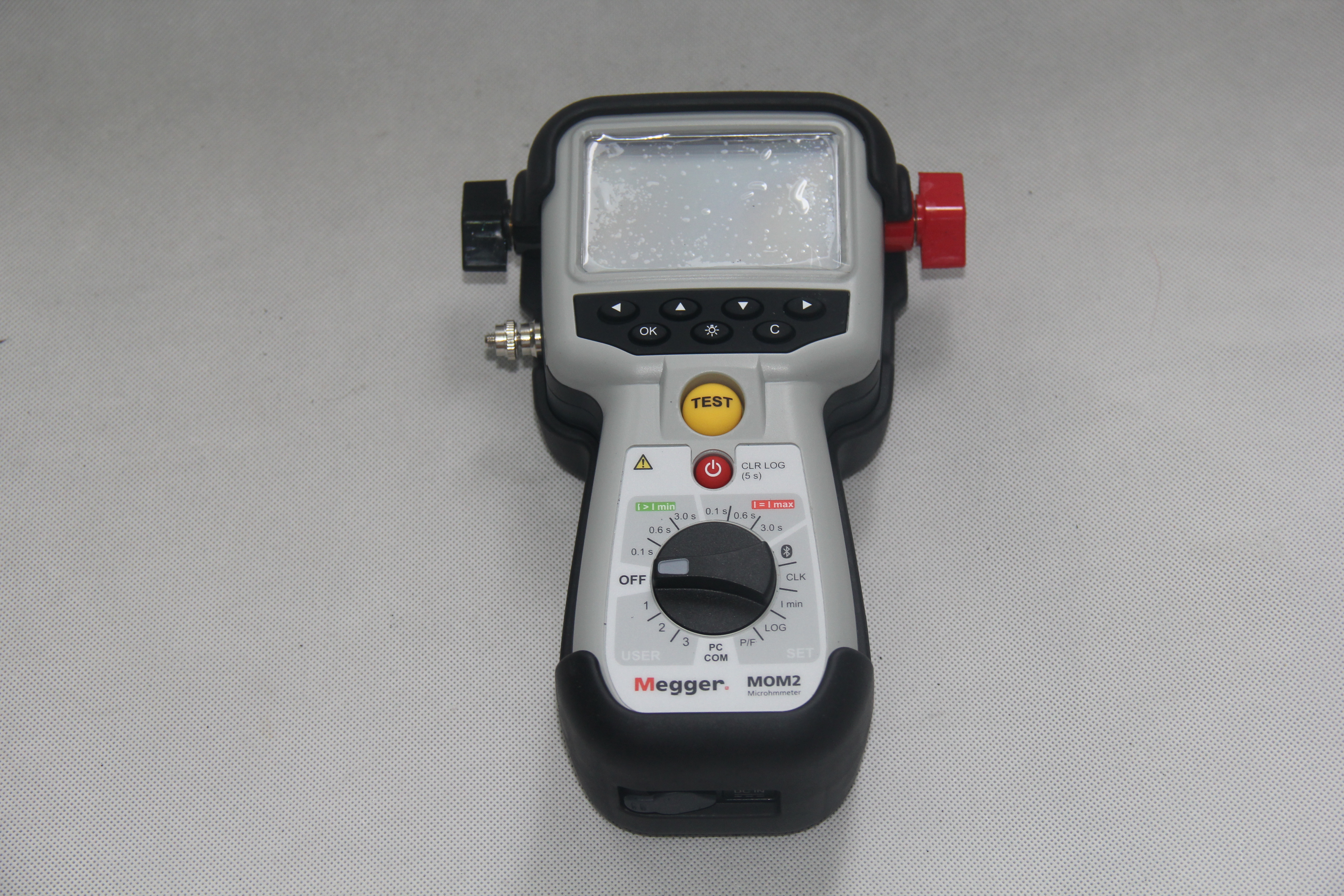

美國Megger MOM2微歐表由愛儀器儀表網代理，MOM2手持式大電流微歐計是輕便、簡單、用途廣泛、高精度的微歐計，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

MOM2微歐表產品簡介：

?MOM2是為測試斷路器觸點、母線連接和其他大電流連接而設計，設計理念包括安全性、易于使用性和多功能性
?微歐表可在任何需要高精度地測量低電阻的場合使用
?MOM2采用了一個超級電容，用以產生大電流輸出。超級電容與傳統的電容相比能儲存更多的能量，并且由于內阻較低，在放電過程中能傳遞更大的電流
?在測試過程中，電容通過被測物體放電。流過試樣的電流和電壓下降被持續和同步地采樣。從每一個采樣點計算出電阻，然后平均起來得到一個*終值
?使用MOM2可以根據雙接地方法進行測試。這表示測試樣品可以在測試過程中兩端接地，保證測試過程的安全、簡單和迅速
?MOM2的堅固和輕巧使它成為適合于現場測試的手提儀器。儀器有一個牢固的橡膠皮套，使其更加耐用。MOM2可以使用一整天而不需要重新充電。它可以存儲190個測試值并且通過藍牙將測試數據傳到PC

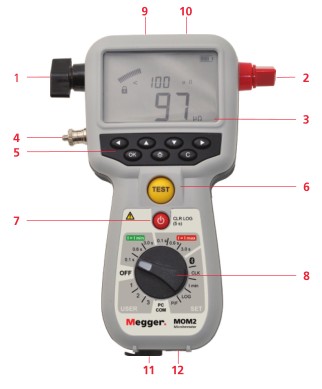

MOM2微歐表產品描述：

1.電流輸出端 (-)
2.電流輸出端 (+)
3.顯示屏
顯示屏提供了模擬圓弧和雙數字讀數：
?模擬圓弧：
顯示了電容的電量水平
?雙數字顯示：
大的主數字讀數使所有主要測試結果清晰可見
第二個數字顯示為額外數據.
4.接地端
5.導航鍵和屏幕設置鍵
6.測試按鈕
7.待機/啟動（短按觸發）
清除記錄（長按5秒）

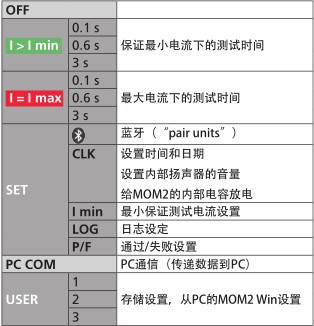

.功能選擇

9.電壓（-）測試導線接口
10.電壓（+）測試導線接口和trig功能
11.電池充電器接口
12.電池充電器指示

MOM2微歐表/微歐計產品特點：

?MOM2測試系統可用于許多應用。*常見的*是測試低壓、中壓和高壓斷路器的接觸電阻，以及母線連接和其他大電流的連接點
?如果接觸電阻太大，*會加大功率損耗使溫度升高，造成嚴重的問題。為了避免這些問題，應定期檢測電阻
?10 kA時0.1 mΩ電阻使功率損耗達到10 kW。一個點上有這樣的功率損耗在必然導致溫度的升高，造成過熱和前期故障

下表敘述了在大電流情況下低電阻的重要性

電流	接觸電阻	功率損耗
10KA	1MΩ	100KW
10KA	0.1MΩ	10KW
1KA	1MΩ	1KW
1KA	0.1MΩ	100W

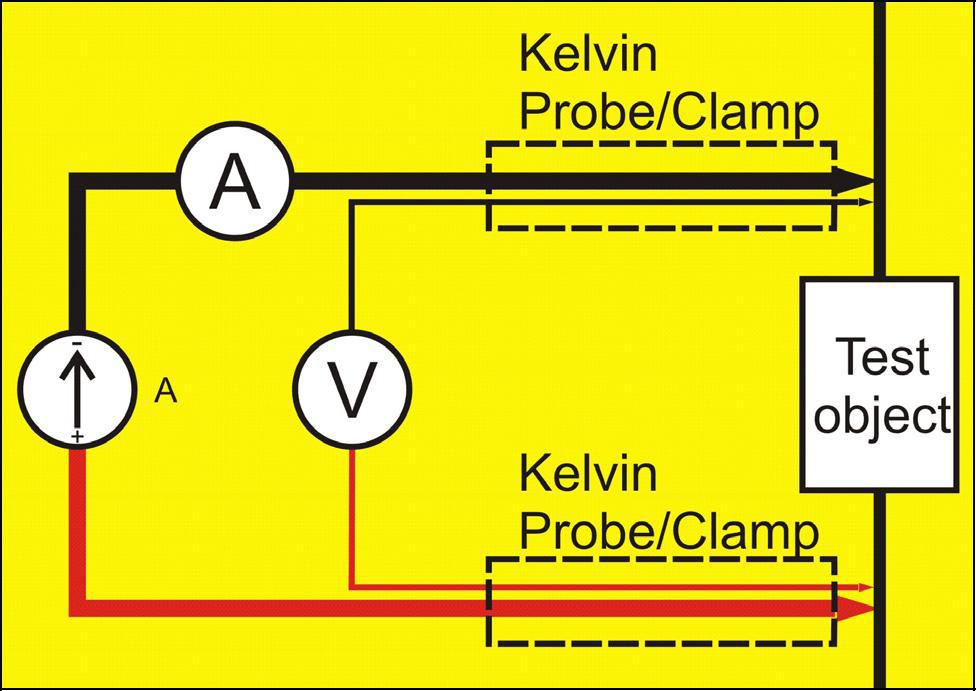

4線開爾文（Kelvin）測試

開爾文探頭（包含在BD-59090內）在4線開爾文測試中被使用。這是測試電阻連續性，確保所有接觸和導線電阻得到補償?shù)姆椒?，大大加強了測試的精度。每一個開爾文探頭裝有兩個末端，一個用于產生電流，另一個用于測量微弱的電壓存在
開爾文夾鉗（包含在BD-59092內）使用相同的原理

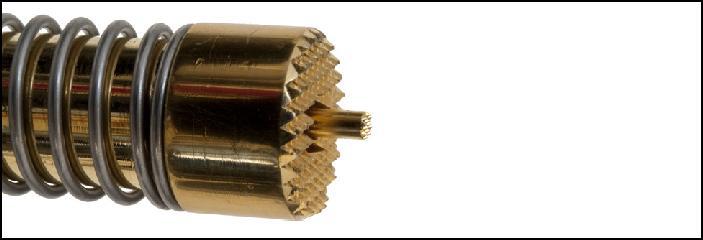

雙“探頭”末端，顯示彈簧中心末端

MOM2微歐表/微歐計產品應用：

?斷路器測試

斷路器觸點測試

斷路器連接測試
?母線測試

母線連接點測試
連接測試
?所有需要測試電阻的大電流場合

??開關

??隔離設備

?安全接地連接
?焊點

?熔絲

?電纜

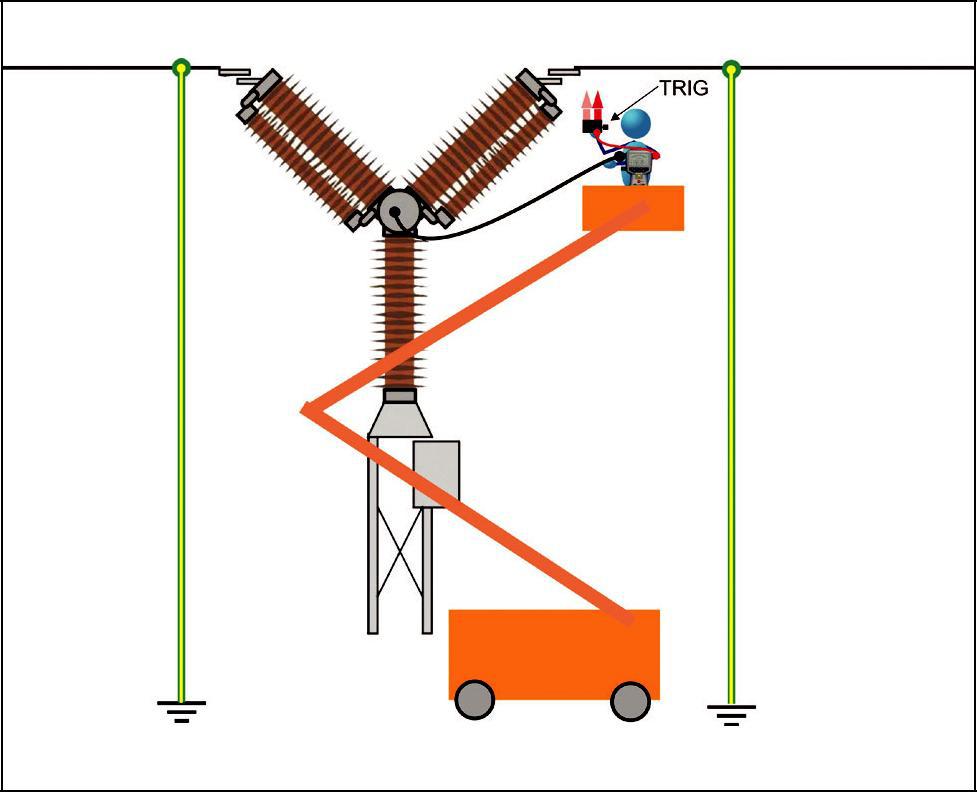

手持探頭，將開爾文夾夾到斷路器上，按下trig/TEST按鈕。有一個信號指示測試通過或失敗，測試結果被記錄在儀器內，稍后可存儲到電腦

傳統的從地面進行測試。通過存在的接地電纜進行電流注入，需要選配電纜套件?？蛇x的套件有5米、10米和15米電纜

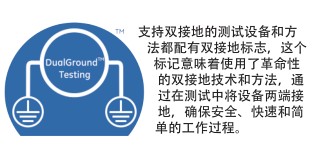

雙接地

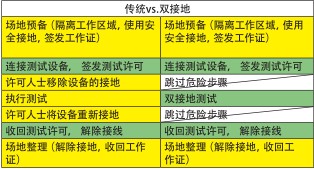

許多電力公司規定在變電站發生故障時要保持安全接地的位置，因此，MOM2在設計時考慮到了這種限制。雙接地意味著在測試過程中被測樣品兩端同時接地，使測試更加簡單、安全和快速。這樣*可以減少在變電站里所花的時間，將精力集中在測試上而不是設備上

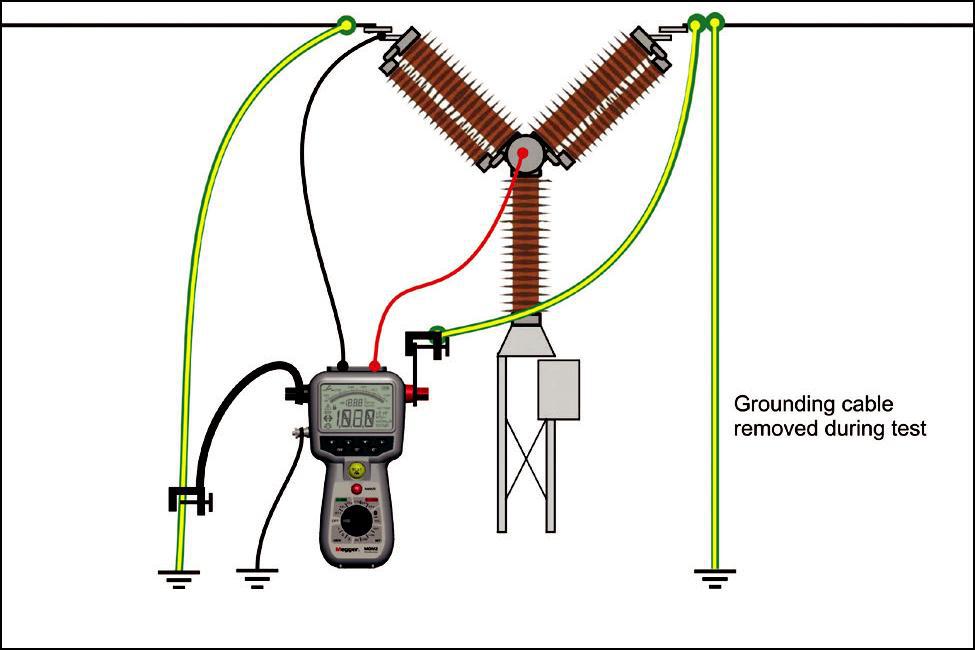

兩端接地的斷路器測試，雙接地技術

MOM2微歐表產品項	產品型號
MOM2（含帶開爾文探頭的測試電纜（GA-90000）、運輸箱、充電器、橡膠保護套、便攜背帶、皮帶夾、MOM2 Win 軟件 *）	BD-59090
MOM2（含帶開爾文夾的測試電纜（GA-90001）、運輸箱、充電器、橡膠保護套、便攜背帶、皮帶夾、MOM2 Win 軟件 *）	BD-59092
MOM2（含帶開爾文夾的紅色測試電纜（GA-00373）、帶開爾文夾的黑色測試電纜（GA-00374）、便攜背帶、皮帶夾、MOM2 Win 軟件 *）	BD-59093
	-
可選配件	-
帶開爾文探頭的測試電纜（電流線和傳感線）：2 根，長度均為 1.3 米（4 英尺）（其中 1 根帶觸發按鈕），線徑 16 平方毫米	GA-90000
帶開爾文夾的測試電纜（電流線和傳感線）：2 根，紅色 1 根（長度 1.3 米，4 英尺），黑色 1 根（長度 3 米，10 英尺），線徑 16 平方毫米	GA-90001
帶開爾文探頭的測試電纜：紅色，長度 1.3 米（4 英尺），線徑 16 平方毫米（帶觸發按鈕）	GA-00370
帶開爾文探頭的測試電纜：黑色，長度 1.3 米（4 英尺），線徑 16 平方毫米	GA-00371
帶開爾文夾的測試電纜：黑色，長度 3 米（10 英尺），線徑 16 平方毫米	GA-00372
帶開爾文夾的測試電纜：紅色，長度 3 米（10 英尺），線徑 16 平方毫米	GA-00378
帶開爾文夾的測試電纜：紅色，長度 1.3 米（4 英尺），線徑 16 平方毫米	GA-00373
帶開爾文夾的測試電纜：黑色，長度 5 米（16 英尺），線徑 25 平方毫米	GA-00374
帶開爾文夾的測試電纜：黑色，長度 10 米（33 英尺），線徑 16 平方毫米注：此長度與 16 平方毫米線徑搭配使用時，*大輸出電流會降低	GA-00376
5 米電纜套件：含 0.5 米（1.6 英尺）電流線、10 厘米連接盤、5 米（16 英尺）傳感線、接地線	GA-00380
10 米電纜套件：含 0.5 米（1.6 英尺）電流線、10 厘米連接盤、10 米（33 英尺）傳感線、接地線	GA-00382
15 米電纜套件：含 0.5 米（1.6 英尺）電流線、10 厘米連接盤、15 米（49 英尺）傳感線、接地線	GA-00384
校準套件：含 2 個校準分流器和電纜	BD-90002
軟質便攜包：適用于存放 MOM2 主機、充電器和電纜	6380-138

MOM2手持式大電流微歐表
*小電流發生：	可選50A/100A，電阻≦2 mΩ
通過/失敗：	可設置1 μΩ-- 1999 mΩ
測量次數：	小電流為50A時2200次，小電流為100A時800次
抗干擾：	OK
范圍：	0-1000 mΩ
范圍選擇：	自動
分辨率：	0 – 999 μΩ 1 μΩ； 1.0 – 9.99 mΩ 0.01 mΩ； 10.0 – 99.9 mΩ 0.1 mΩ； 100 – 1000 mΩ 1 mΩ
精度：	0 – 1999 μΩ ±1 % 讀數 ±1 分辨率 2 – 1000 mΩ ±2 % 讀數 ±1 分辨率
輸出電流：	> 100 A DC (R < 2 mΩ)
輸出電壓：	2.5VDC
持續輸出時間：	0.1s，0.6s，3s可選
輸入電壓：	±3 VDC
觸發輸入：	不高于8VDC
數據容量：	190組
數據內容：	標簽，大電流，小電流，限制電流，阻抗，測量時間，通過/失敗條件
通訊：	藍牙
電池容量：	2700mAH
充電時間：	4小時
尺寸：	217×92×72mm
重量：	1.0kg

環境
應用場合：	儀器可在高壓變電站和工業環境
	下使用
溫度
操作：	-20oC 到 +50°C (-4°F 到
	+122°F) *)
儲存：	-40oC 到 +70oC (-40°F 到
	+158°F)
相對濕度 %RH：	5%-95%，不凝結
污染等級：	2
沖擊：	IEC 60068-2-27
震動：	IEC 60068-2-6
運輸：	ISTA 2A
*)電池操作溫度為0℃到+50℃(32°F到122°F)	電池充電溫度為+10℃到+40℃(50°F+104°F)
CE-標識：
EMC：	2004/108/EC
LVD：	2006/95/EC
常規：
電池功率：	AA (HR6) 2700 mAh NiMH 鎳氫電池，5節
充電時間：	< 12 小時
25°C 典型充電時間：	3 小時
充電器：
電源電壓：	100 - 250 V AC, 50 / 60 Hz
功率：	60 W
保護：	防止錯誤電池型號，高溫低溫保護
時鐘電池壽命：	≥10 年
聲音反饋：	不同的蜂鳴器聲音
用戶預設：	3
現場校正：	有
封裝：	IP54
大小 (接線柱除外)：	217 x 104 x 72 mm 8.5 x 4.1 x 2.8 in
重量：	儀器重 1.0 kg (2.2 lbs) 連攜帶箱和配件重 5.0 kg (11 lbs)
