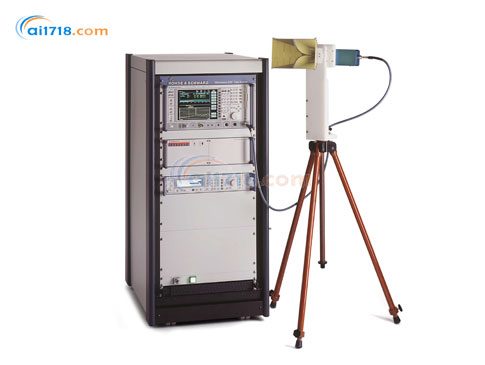

德國R&S(羅德與施瓦茨)　TS9975 EMI測試系統

型號：TS9975 EMI測試系統

品牌：德國R&S(羅德與施瓦茨)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國R&S(羅德與施瓦茨)

1933年成立的羅德與施瓦茨公司(R&S公司) ，七十多年來，在測試與測量、信息技術和通信領域，一直雄踞技術前沿。是歐洲極大的電子測量?jī)x器生產廠商和專業無線通信、廣播、信息技術安全技術的領導廠商，以創新、精確和品質享譽世界。我們的業務遍及全球70多個國家。R&S公司總部位于德國，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國R&S(羅德與施瓦茨) TS9975 EMI測試系統由愛儀器儀表網代理，本產品可用于按照不同標準進行傳導和輻射干擾的所有 EMI 測量?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

產品簡介：
?R&S?TS9975 EMI 測試系統可用于按照不同標準進行傳導和輻射干擾的所有 EMI 測量

R&S TS9975 的典型應用
?無線測試
?民用測試
?*用測試
?汽車測試

功能
?0.15 MHz 至 30 MHz 頻率范圍內的傳導 EMI 測量
?30 MHz 至 40 GHz 頻率范圍內的輻射 EMI 測量
?通過自動路徑切換實現系統自動化
?包含用于系統校準和系統檢查的設備

附加無線測試功能
?在被測設備（DUT）天線連接器上進行 100 kHz 至 12.75 GHz 頻率范圍內的傳導雜散發射測量
?30 MHz 至 40 GHz 頻率范圍內的輻射雜散發射測量
?EIRP 測量
?通過濾波器進行載波抑制
?可同時傳輸不同的服務（如 GSM 和 Bluetooth?）
?無線設備空中鏈路的自動激勵與監視
?R&S?CMU200 將大多數常見無線標準集中到一臺設備中
?在不同服務或頻帶之間自動切換

民用、*用和汽車測試
?系統配置
該系統具有高度模塊化的硬件和軟件設計，針對各種客戶化的需求，采用各種不同的儀器組合來進行量身定制。該系統是一個由硬件、用戶友好軟件以及系統服務組成的完整系統，用戶可在很短時間內掌握它的使用。

?電波暗室
輻射發射和敏感度是在電波暗室中進行測量的。這種測量需使用一個遙控轉臺和一個帶控制單元的自動升降天線塔。這些可選部件可隨系統提供，并由系統軟件來控制。針對研發和質量保證的應用，可使用便于布置到實驗室中的更小的緊湊型暗室。

?硬件
一個過程控制器(PC)通過 IEC/IEEE 總線接口對整個測量系統進行控制。根據所覆蓋的頻率范圍和特殊測試要求，可使用一臺或幾臺測試接收機來進行測量。

?測試接收機
測試接收機是該系統的核心設備。它可按照相關標準來分析、顯示發射情況。如果預認證測量對于 EMC 測試來說已足夠，則可使用頻譜分析儀來取代測試接收機。

測試系統的頻率上限可以是 3/7/18/26 GHz 或 40 GHz。這取決于 DUT 的類型和適用標準。
?測試天線
適宜的測試天線（通常為對數周期天線或喇叭天線）和人工電源網絡被用于拾取發射信號。
?硬件擴展
R&S?ESH2-Z5 和 R&S?ENV216 人工電源網絡
用于切換天線和傳感器的 R&S?TS-RSP 系統控制單元
R&S 測試天線（如 R&S?HL562）
?軟件
R&S?EMC32 支持產品開發與設備改進過程中的全自動認證測量和交互式測量。

無線測試
標準
該系統可滿足以下無線標準的所有要求：
?AMPS
?CDMA、TDMA
?GSM450/850/900/1800/1900
?GPRS、EDGE
?UMTS
?Bluetooth?2.0 + EDR
?WLAN 802.11a, b, g
?WiMAX 802.16
可根據要求提供適用于其他標準的配置?？蛻艨蓪?duì) R&S?TS9975 測試系統進行滿足其他標準或不同規定的特定改動，不會產生任何問題

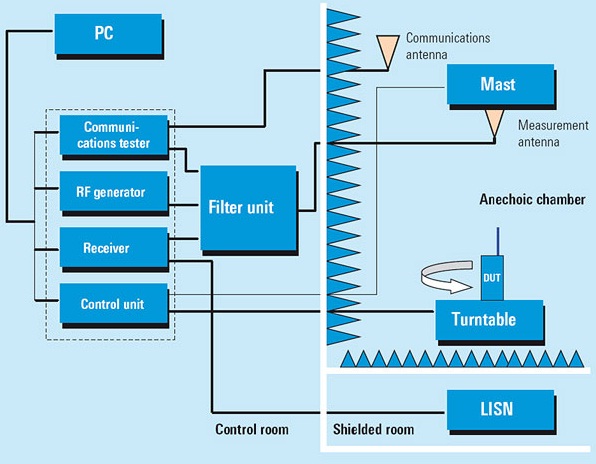

R&S?TS9975 無線系統方塊圖

系統配置
?該系統具有高度模塊化的硬件和軟件設計，針對各種客戶化的需求，采用各種不同的儀器組合來進行量身定制。該系統是一個由硬件、用戶友好軟件以及系統服務組成的完整系統，用戶可在很短時間內掌握它的使用。
?雜散發射測量與 EMI 測量之間的主要差別在于，必須在接收機上設置與有用信號相匹配的帶寬，而不是典型 EMC 帶寬（如 200 Hz、9 kHz、120 kHz）。
?還應注意，EMC 帶寬是參考IF 濾波器的6 dB 帶寬，而雜散發射測量的帶寬是參考3 dB 帶寬。雜散發射測量中，峰值檢測器取代了準峰值檢測器。
?所有這些差別都要求使用一個帶頻譜分析儀功能的測試接收機，而不是單純的接收機。除 EMI 和雜散發射之外，R&S?TS9975 還可測量所需信號，例如，測量帶集成天線的無線電裝置與模塊的等效全向輻射功率 (EIRP)。

?電波暗室
輻射發射和敏感度是在電波暗室中進行測量的。這種測量需使用一個遙控轉臺和一個帶控制單元的自動升降天線塔。這些可選部件可隨系統提供，并由系統軟件來控制。針對研發和質量保證的應用，可使用便于布置到實驗室中的更小的緊湊型暗室。尤其是對于雜散發射測量而言。

?硬件
一個過程控制器 (PC) 通過 IEC/IEEE 總線接口對整個測量系統進行控制。根據所覆蓋的頻率范圍和特殊測試要求，可使用一臺或幾臺測試接收機來進行測量。

?測試接收機
測試接收機是該系統的核心設備。它可按照相關標準來分析、顯示發射情況。另外，它還具有針對雜散發射測量的頻譜分析儀功能。如果只需進行雜散發射測量，并且預認證測量對于 EMC 測試來說已足夠，則可使用頻譜分析儀來取代測試接收機。
測試系統的頻率上限可以是 3/7/18/26 GHz 或 40 GHz。這取決于 DUT 的類型和適用標準。

?測試天線
適宜的測試天線（通常為對數周期天線或喇叭天線）和人工電源網絡被用于拾取發射信號。

?濾波器
要想在 DUT 正在發射信號時在足夠?qū)挼膭?dòng)態范圍內按照各種標準來測量雜散發射（如手機的雜散發射），必須通過帶阻或高通濾波器在接收機輸入處抑制 DUT 發射的有用信號。為此，羅德與施瓦茨公司開發出一種專用濾波器，它具有靈活的設計，可讓客戶在常見無線標準中進行選擇。這些濾波器專門設計用于按照各種標準進行測量。由于現代被測設備 (DUT) 同時使用一個以上的無線服務，因此兩種濾波器（如 GSM 和 Bluetooth? ，GSM 和 WLAN）可同時處于工作狀態。客戶的特殊要求也可得到滿足。

?通信測試儀
測試系統中集成了一個通信測試儀，用于在一個確定工作狀態下切換和控制連接到 DUT 的鏈路。

?軟件
R&S?EMC32 支持產品研發與設備改進過程中的全自動認證測量和交互式測量

支持的 EMI 標準
應用	EMI 標準（舉例）
工業用和家用產品（民用）	CISPR 11/EN 55011 CISPR 14-1/EN 55014-1 ANSI-C 63.4 FCC 15, 18
信息技術（民用）	CISPR 22/EN 55022 ANSI-C 63.4 FCC 15, 18
療設備（民用）	EN 60601-1-2 CISPR 11/EN 55011
無線設備（民用）	ETSI EN 301489-x 3GPP TS 51.010 ETSI EN 301908-1 ETSI EN 300328-1 FCC part 15
汽車	2004/104/EC CISPR 12, SAEJ 551/2 CISPR 25, SAEJ 1113/41
*用/航空電子產品	MIL-STD 461E, CE101, CE102, CE106, RE101, RE102, RE103 RTCA/DO-160 VG95370-95377 DEF-STAN 49-41 GAM-EG 13
消費品無線電/電視接收機（民用）	CISPR 13/EN 55013
