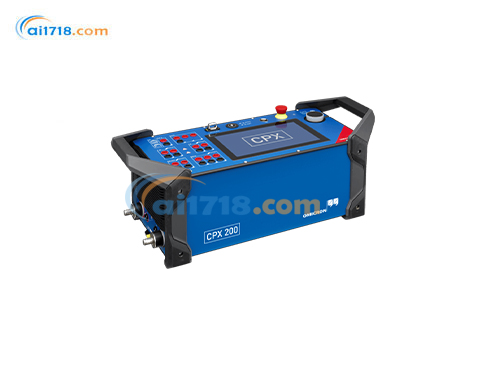

奧地利OMICRON　CPX 200中高壓設備多功能測試儀

型號：CPX 200中高壓設備多功能測試儀

品牌：奧地利OMICRON

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

奧地利OMICRON

OMICRON 為全球范圍的電力行業在設備測試、診斷與監測方面提供創新性的產品與服務。我們致力于使電能的生產與輸配安全、可靠。在對電力變壓器進行狀態評估的過程中，測試工程師面臨諸多挑戰。那就是需要執行多個診斷測試。過去，這需要大量獨立測試解決方案才能實現。某些測試包含無數次變...[查看更多]

瀏覽過此產品的用戶最終購買了

奧地利OMICRON CPX 200中高壓設備多功能測試儀由愛儀器儀表網代理, 專為滿足當今需求和應對未來能源系統挑戰而設計。它結構緊湊、功能強大、堅如磐石，為下一代多功能測試樹立了全新*?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

OMICRON CPX 200中高壓設備多功能測試儀產品簡介
CPX 200 專為滿足當今需求和應對未來能源系統挑戰而設計。它結構緊湊、功能強大、堅如磐石，為下一代多功能測試樹立了全新*。CPX 200 根據國際公認標準開發，符合所有現行用戶安全和網絡安全要求，是變電站調試和中高壓設備診斷測試的理想選擇。產品具備優異的性能，無論硬件、軟件和附件均十分出色，能夠確保長期可靠，為用戶帶來*大價值。
絕緣電阻測試于一體。得益于集成的通用高壓源，您可以在*短的時間內，通過*少的接線工作來對絕緣質量進行診斷。HVX10 采用優化的測試程序，將電壓掃描和頻率掃描相結合。支持 1 至 600 Hz 的超寬頻率范圍，讓您可以結合非工頻數據對絕緣狀況進行更好的評估。該測試程序還有助于發現其他特定問題，例如絕緣層的水分滲入、過早老化或其他與電壓相關的缺陷特征。一鍵式卡扣鎖系統讓您可以輕松地在 CPX 200 上完成 HVX10 的安裝和拆卸。

OMICRON CPX 200中高壓設備多功能測試儀產品優勢
能夠生成針對設備的測試計劃（包括接線圖）
根據行業標準進行自動評估
通過 OMICRON Continuity 訪問 CORTEX Grid 數據庫（包括 PTM 數據庫）
多窗口支持多設備和饋線測試
設計時充分考慮可評估性，提供簡單全面的測試工作流程
設備銘牌深入詳盡，有助于生成高質量數據集
使用 OMICRON Cloud Link 將測試數據無縫上傳至 CORTEX Grid，無需手動輸入數據，確保工作流程順暢、自動化。
只需使用由 OMICRON 軟件和設備生成的測試文件，即可省時省力、輕松高效地傳輸設備數據。
OMICRON Cloud Link 專為可擴展性而設計，可與貴組織共同成長，支持從單次上傳到批量遷移現有數據庫數據的所有操作。
即使無法訪問互聯網，測試文件仍可在本地使用，確保工作流程的連續性，并在過后與 CORTEX Grid 同步。
功能強大
通過一次側信號注入獲得*佳測試效果：
1000 A AC/DC *大輸出的大電流模塊
10 kV AC/DC，輸出的 HVX10 模塊
測試頻率范圍：1 – 600 Hz 和直流
測量精度高

CPX 200中高壓設備多功能測試儀釋放潛能
以安全為本
借助我們的安全功能，降低電氣安全風險：
紅色/綠色信號燈
急停按鈕
INTERLOCK 鑰匙
符合 EN 50191 標準的工作流程
帶指示燈的接線指引
可選附件：外部*示燈* 即將推出
單位空間*大功率
所有測試均由總重量低于 30 kg 的系統完成
CPX 200：10.6 kg
大電流模塊：3.3 kg
HVX10 14.8 kg
通過輕量化系統解決方案，避免重物搬運與物流制約
模塊化
可測試電力變壓器、儀用互感器和開關
通過集成大電流模塊和緊湊型高壓源 HVX10 擴展應用范圍
配備“Click&Play”系統，附件可調節
通過背包或運輸箱實現多種方式的運輸
借助定制 PC 軟件 CPXpert 進行引導式測試
通過 CPX TouchControl 快速操作
使用我們面向未來的云系統 CORTEX Grid 進行高效分析
操作簡便
組合式測量通道可*大限度減少接線工作
真正的三相電壓源
彩色多點觸摸屏帶有自動亮度調節功能
引導式測試執行過程，按銘牌數據提供詳盡的支持
在單一用戶界面中進行多設備測試
自動記錄完整測試結果
自始至終簡化測試計劃和報告

CPX 200中高壓設備多功能測試儀應用
通用：
快速測試
絕緣電阻
功率/介損因數
儀用互感器
變比
變比（電壓）
低功率儀用互感器變比
拐點
繞組電阻
負載
極性
絕緣電阻
功率/介損因數
電力變壓器
變壓器匝比
繞組電阻
去磁
短路阻抗/漏抗
絕緣電阻
功率/介損因數
勵磁電流（即將推出）
斷路器
時間
控制線圈電流和電機電流
靜態接觸電阻
絕緣電阻
功率/介損因數

OMICRON CPX 200中高壓設備多功能測試儀產品訂購信息

Power Transformer	Instrument Transformer	Switchgear	Multifunctional
Essential	硬件	硬件	硬件	硬件
	> CPX 200	> CPX 200	> CPX 200	> CPX 200
	用戶界面	用戶界面	用戶界面	用戶界面
	> CPX 200 TouchControl	> CPX 200 TouchControl	> CPX 200 TouchControl	> CPX 200 TouchControl
	> CPXpert PC 版	> CPXpert PC 版	> CPXpert PC 版	> CPXpert PC 版
	測試許可協議	測試許可協議	測試許可協議	適用于下列項目的 Essential 測試許可協議
	> TR 變比	> CT 變比	> 開關時序	> 電力變壓器
	> TR 繞組電阻	> CT 繞組電阻	> 開關接觸電阻	> 僅用互感器
	> TR 去磁	> CT 負載	> Quick	> 開關
	> Quick	> Quick
組合節省: > -10 % (Multifunctional) > -5 % (Application)	-	-	-	-




Standard	硬件	硬件	硬件	硬件
	> + 大電流模塊	> + 大電流模塊	> + 大電流模塊	> + 大電流模塊
	用戶界面	> +CPOL3	用戶界面	> +CPOL3
	> +CPXpert Advanced	用戶界面	> +CPXpert Advanced	用戶界面
	測試許可協議	> +CPXpert Advanced	測試許可協議	> +CPXpert Advanced
	> TR 短路阻抗 1	測試許可協議	> 開關線圈電流	適用于下列項目的 Standard 測試許可協議
		> CT 勵磁	> 開關電機電流	> 電力變壓器
		> CT 變比 V		> 僅用互感器
		> CT 變比低功耗		> 開關
		> VT 變比
		> VT 負載
		> 極性檢查
組合節省: > -15 % (Multifunctional) > -10 % (Application)	-	-	-	-




Enhanced	硬件	硬件	硬件	硬件
	> +HVX10	> +HVX10	> +HVX10	> +HVX10
	測試許可協議	測試許可協議	測試許可協議	適用于下列項目的 Enhanced 測試許可協議
	> C 4.0/FF 必備	> C 4.0/FF 通用	> C 4.0/FF 通用	> 電力變壓器
	> C 4.0/FF/PC 總	> + 絕緣電阻	> C 4.0/FF 通用	> 僅用互感器
	> C & DF/FF/C11		> + 絕緣電阻	> 開關
	> C & DF/FF/C21
	> C & DF/FF 通用
	> 絕緣電阻
組合節省: > -20 % (Multifunctional) > -15 % (Application)	-	-	-	-




Complete	不適用	不適用	不適用	用戶界面： > +CORTEX Grid Standard 年度數字許可協議： > * 所有測試許可協議 > 采用訂閱制。 > * 未來推出的 > CPX 200 許可協議 > 將自動包含在內







節省:	-	-	-	-
-50%(*年)	-	-	-	-
編輯分享

奧地利OMICRON CPX 200中高壓設備多功能測試儀產品技術參數

電流輸出
輸出	輸出范圍	U*	頻率
OUT A	0 - 70 A	42 V	0.1 - 599 Hz
OUT A	0 - 35 A	85 V	0.1 - 599 Hz
OUT A	0 - 8 A	85 V	0.1 - 599 Hz
OUT A	0 - 100 A	60 V	直流
OUT A	0 - 50 A	120 V	直流
OUT A	0 - 12 A	50 V	直流
HC 模塊1000 A	0 - 1000 A	12 V	0.1 - 599 Hz, 直流
HC 模塊100 A	0 - 100 A	5 V	直流
電流輸出的內部測量
輸出	輸出范圍	頻率	準確度2
OUT A	0 - 1 A	0.1 - 599 Hz, 直流	0.02% + 0.05 mA
OUT A	1 - 50 A	0.1 - 599 Hz, 直流	0.05% + 2 mA
OUT A	50 - 100 A	0.1 - 599 Hz, 直流	0.1% + 5 mA
HC 模塊1000 A	0 - 1000 A	0.1 - 599 Hz, 直流	0.04% + 400 mA
HC 模塊100 A	0 - 100 A	直流	0.02% + 60 mA
電壓輸出
輸出	輸出范圍	I*	頻率
OUT A	0 - 85 V	16 A	0.1 - 599 Hz
OUT A	0 - 42 V	32 A	0.1 - 599 Hz
OUT A	0 - 120 V	20 A	直流
OUT A	0 - 60 V	32 A	直流
OUT B	0 - 300 V (1x), L-N	0.3 A (1x)	0.1 - 599 Hz
OUT B	0 - 150 V (3x), L-N	0.3 A (3x)	0.1 - 599 Hz
電壓輸出的內部測量
輸出	輸出范圍	頻率	準確度2	條件
OUT A	0 - 100 V	0.1 - 599 Hz, 直流	0.07% + 10 mV
OUT B	0 - 300 V	0.1 - 599 Hz, 直流	0.07% + 150 mV	三相運行：對稱負載 > 5 kΩ 單相運行：負載 > 10 kΩ
OUT B	0 - 300 mV	0.1 - 599 Hz, 直流	0.05% + 20 μA	負載 < 100 Ω
電流輸入
輸入	輸入范圍	輸入阻抗	頻率	準確度2
IIN 1 & IIN 2	0 - 10 A	<0.1 Ω	0.1 - 599 Hz, 直流	0.04% + 200 μA
BIN OUT 1, BIN OUT 2	0 - 15 A		0.1 - 599 Hz, 直流	0.25% + 3 mA
電壓輸入
輸入	輸入范圍	輸入阻抗	頻率	準確度23（±(測量值百分比 + 偏移量)）
VIN 1 & VIN 2	0 – 300 V	1 MΩ ∥ 100 pF	0.1 – 599 Hz,直流	0.03% + 0.02 mV
BIN IN 1 & BIN IN 2 & BIN IN 3	0 – 300 V	1.1 MΩ ∥ ≤ 1nF	0.1 – 599 Hz,直流	0.05% + 2 mV
BIN OUT 1 & BIN OUT 2	0 – 300 V		0.1 – 599 Hz,直流	0.5% + 1 000 mV
電流互感器變比的測量
輸出	輸入	額定變比	測試電流(典型值)	準確度^* - 變比	準確度^* - 相位
OUT A	IIN 1	3:1 – 10:1	50 A	0.05%	0.05°
OUT A	IIN 1	10:1 – 100:1	50 A	0.09%	0.05°
OUT A	IIN 1	100:1 – 1 000:1	50 A	0.06%	0.05°
OUT A	IIN 1	1 000:1 – 3 000:1	50 A	0.07%	0.08°
HC 模塊 1000 A	IIN 1	100:1 – 1 000:1	1000 A	0.08%	0.7°
HC 模塊 1000 A	IIN 1	1 000:1 – 10 000:1	1000 A	0.08%	0.2°
HC 模塊 1000 A	IIN 1	10 000:1 – 30 000:1	1000 A	0.09%	0.45°
電力變壓器和電壓互感器變比 V IN 1 (OUT B)和 V IN (HV OUT)的測量
輸出	輸入	額定變比	測試電壓(典型值)	準確度^* - 變比	準確度^* - 相位
OUT B	VIN 1	1:1 – 10:1	300 V	0.05%	0.05°
OUT B	VIN 1	10:1 – 100:1	300 V	0.05%	0.05°
OUT B	VIN 1	100:1 – 1 000:1	300 V	0.05%	0.05°
OUT B	VIN 1	1 000:1 – 10 000:1	300 V	0.08%	0.1°
HVX10 HV 輸出	VIN HVX10	3:1 – 10:1	900 V	0.09%	0.05°
HVX10 HV 輸出	VIN HVX10	10:1 – 100:1	30 000 V	0.09%	0.05°
HVX10 HV 輸出	VIN HVX10	100:1 – 1 000:1	10 000 V	0.09%	0.05°
HVX10 HV 輸出	VIN HVX10	1 000:1 – 10 000:1	10 000 V	0.09%	0.1°
電力變壓器變比的測量
輸出	輸入	額定變比	測試電壓(典型值)	準確度^* - 變比	準確度^* - 相位
OUT B	BIN IN	1:1 – 10:1	3 × 150 V	0.09%	0.05°
OUT B	BIN IN	10:1 – 100:1	3 × 150 V	0.09%	0.1°
使用 V IN 1 的電阻測量
輸出	電阻	測試電流(典型值)	準確度
OUT A DC	1 000 – 10 000 Ω	0.005 A	0.05%
OUT A DC	100 – 1 000 Ω	0.02 A	0.05%
OUT A DC	10 – 100 Ω	0.1 A	0.05%
OUT A DC	1 – 10 Ω	0.3 A	0.05%
OUT A DC	0.1 – 1 Ω	2 A	0.08%
OUT A DC	0.01 – 0.1 Ω	5 A	0.08%
OUT A DC	0.001 – 0.01 Ω	32 A	0.08%
HC 模塊 100 A DC	20 μΩ – 20 mΩ	50 A	0.05%
HC 模塊 100 A DC	100 μΩ – 20 mΩ	100 A	0.04%
HC 模塊 100 A DC	10 μΩ – 1 000 mΩ	1 000 A	0.07%
HC 模塊 100 A DC	1 μΩ – 100 mΩ	1 000 A	0.07%
CPX 200 性能參數
電壓	額定范圍: 100 V AC – 240 V AC 允許: 85 V AC – 264 V AC
額定頻率	額定值 50 Hz / 60 Hz 允許: 45 Hz – 65 Hz
功率消耗	持續: < 3.5 kVA 峰值: < 7.0 kVA, 持續時間 < 10 s
電源熔絲	16 A
CPX 200 和 HVX10 環境條件
溫度	運行: -10 °C – +55 °C 存儲: -30 °C – +70 °C
空氣濕度	相對濕度 5% – 95%, 無凝露
防護等級	CPX 200: IP21 HVX10: IP21
EMC	IEC/EN 61326-1, FCC 第 15 部分 A 類 B 子項
*高海拔	運行: 2 000 m *高 5 000 m (規格受限)⁵ 存儲: 12 000 m
CPX 200 和 HVX10 機械參數
尺寸	CPX 200 尺寸?: 465 × 228 × 175 mm HVX10 尺寸: 455 × 229 × 170 mm
重量	CPX 200: 10.6 kg CPX 200 + HCM⁷: 13.9 kg HVX10: 14.8 kg

奧地利OMICRON CPX 200中高壓設備多功能測試儀產品規格
