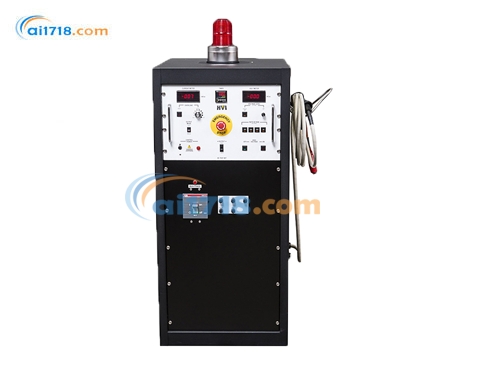

HVI HPA系列交流高壓耐壓測試儀供全系列交流介電測試裝置，電壓可達300kV，功率可達40kVA，專為樣品或生產測試應用中的過電壓耐壓測試而設計?，F(xiàn)在熱賣中，如需購買，可通過ai1718的客服熱線聯系我們!

HPA系列交流高壓耐壓測試儀產品簡介：
HVI HPA 系列交流高壓介電測試裝置專為生產、耐壓、局部放電及其他診斷測試設計，電壓覆蓋至 300kV，功率達 40kVA。該系列適用于電容器、絕緣子、開關設備、母線槽、絕緣工具、高空作業平臺、變壓器等大電流負載的過壓耐受測試，部分型號支持電機繞組測試、ASTM D149 標準測試或作為介質損耗、局部放電等診斷測試的電源。HPA 系列采用美國制造，根據電壓和功率配置鋼制或玻璃纖維高壓單元，提供多種控制配置以滿足不同自動化需求，高壓部分也可集成至定制 OEM 系統（如橡膠手套、高空作業平臺絕緣層測試）。若低功率型號足夠，可考慮 PFT 系列（1-3kVA，10-100kV）或 ALT 系列（7kVA）。

HPA系列交流高壓耐壓測試儀產品特點：

一、核心技術優勢

間隙鐵芯變壓器設計

• 3kVA 機型僅需 1.5kVA 輸入（PFT-303CM/503CM 等）
• 支持容性負載補償，適用于電機、電纜等高電容負載

• 所有型號波形失真度＜5%（符合 IEC 60060 標準）

• 電壓表：0-15/30kV、0-25/50kV 等雙量程設計（精度 ±2% FS）
• 電流表：0-1mA 三量程（x1/x10/x100），帶保護電路

二、安全性能

• 零啟動保護（Zero Start）
• 外部安全聯鎖接口（支持腳踏 / 手動開關）
• 過載保護（10-110% 可調）
• 主電源鑰匙開關

• 可分離式結構（PFT-401CEF/PFT-652CM 等）
• 抗震儀表保護（ Transit Protected Meters）

三、便攜設計

• PFT 系列重量 32-35kg，*小尺寸 534x286x387mm（PFT-303CM）
• HPA 系列采用推車式設計（如 HPA-055MF）

• 分體式高壓單元與控制單元（HPA-1003CM 等）
• 可選 20ft 耐寒屏蔽電纜（-40℃保持柔性）

四、應用擴展性

• 開關設備 / 斷路器（PFT-302CE）
• 絕緣工具 / 母線槽（PFT-401CEF）
• 電機繞組測試（HPA-033MF）
• 局部放電檢測（HPA 系列 PD＜10pc）

• 數字儀表升級（后綴 "D"）
• 故障灼燒電抗器（PN PFT-BC）
• 50% 電壓抽頭（全 kVA 功率）

五、質量認證

1. CE 認證（PFT-302CEF/PFT-401CEF 等）
2. ISO 9001:2015 認證
3. 美國制造（所有 HPA 系列）

六、附件系統

• 黃綠接地線（20ft）
• 校準證書
• 操作手冊

• 安全接地棒（PN 90-405）
• 可重復使用運輸箱（PN 32-0392）
• 電壓校準器（DVR-150/300）

可選升級

PLC 接口

C3 或 C4 控制器還提供輸入和輸出控制接口，可與遠程可編程邏輯控制器（PLC）或客戶提供的其他控制器連接。它可以在本地模式下使用前面板控制操作，也可以在遠程模式下通過客戶提供的外部控制操作。包括 0 - 10Vdc 輸入控制和輸出反饋信號，允許對介電測試裝置的大多數功能進行遠程控制，并通過輸出信號與外部客戶提供的 PLC 控制器進行通信。在遠程模式下，除緊急停止按鈕、電壓表和電流表外，前面板的所有控制均被禁用。此升級僅適用于 C3 和 C4 控制組件。

• 輸入遠程控制信號

• 常開觸點（N/O）：閉合 - 高壓開啟；斷開 - 高壓關閉

• 上升速率：0 - 10V 對應 10 秒 - 100 秒升至滿輸出

• 常開觸點（N/O）：上升 - 閉合操作

• 常開觸點（N/O）：下降 - 閉合操作

• 常閉觸點（N/C）：過載復位 - 斷開操作

• 過載設定點：0 - 10Vdc 對應 10 - 110% 電流

• 輸出反饋信號

• 遠程啟用：常開觸點（N/O）

• 主電源開啟：常開觸點（N/O）

• 高壓開啟：常開觸點（N/O）

• 過載故障：常開觸點（N/O）

• 電壓：0 - 10Vdc 對應 0 - * 輸出電壓

• 電流：0 - 10Vdc 對應 0 - * 輸出電流

• 電壓歸零（過載后自動）：常開觸點（N/O）

HPA系列交流高壓耐壓測試儀產品規格

5kVA 機型

10kVA 機型

20kVA 機型

40kVA 機型
