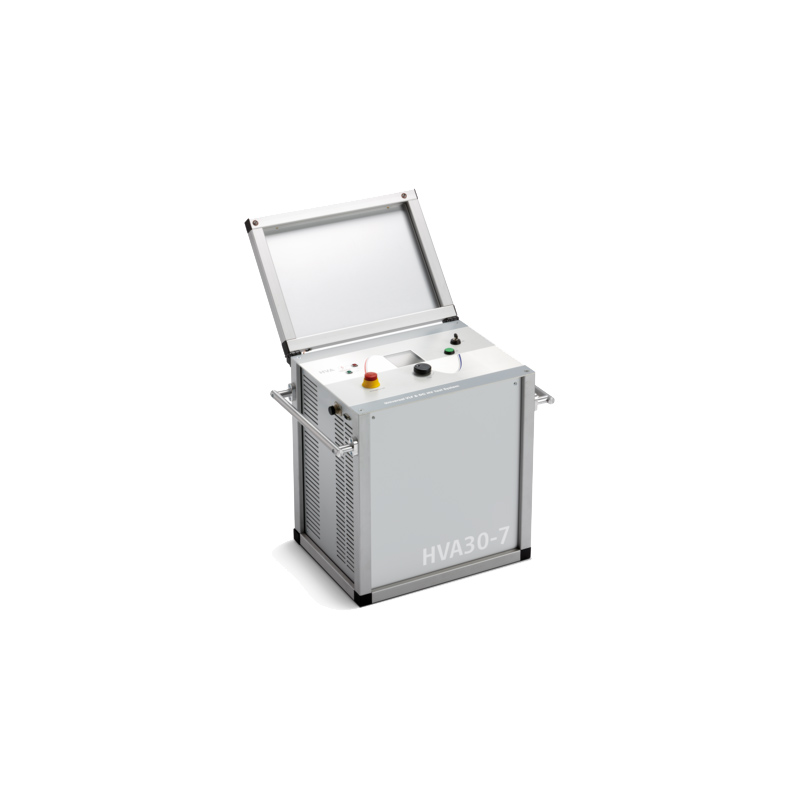

奧地利B2 HVA30-7超低頻電纜測試系統由愛儀器儀表網代理，本產品是 HVA 系列高功率款試驗儀，輸出電流*高可達 120 毫安，大幅提升了*大負載能力，進而延長了可測試電纜的長度。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
奧地利B2 HVA30-7超低頻電纜測試系統產品簡介
HVA30-7 是 HVA 系列高功率款試驗儀，輸出電流*高可達 120 毫安，大幅提升了*大負載能力，進而延長了可測試電纜的長度。該設備為緊湊型便攜式超低頻試驗儀，適用于評估*高 15 千伏的中壓電纜狀態（符合 IEEE 400.2 標準）。除超低頻正弦波、方波測試及直流測試外，HVA30-7 還支持護套測試和護套故障定位 *。
產品特點
高功率性能：結合體積、重量與輸出負載來看，設備性能表現優異。在 0.1 赫茲、24 千伏測試條件下，可測試的電纜長度*長達 24 千米 **。
連接便捷：現場操作無需筆記本電腦，所有測試結果可后續通過 USB 接口導出，借助 b2 控制中心軟件完成深度分析與便捷報告生成。
安全至上：配備電子 + 機械雙重同步放電裝置，集成 50/60 赫茲下 12 千伏反送電保護，為操作人員提供*高等級安全保障。
連接方式靈活：耐用型高壓連接器支持適配不同長度的高壓測試線，可快速更換，且能輕松升級以集成診斷系統。
*大輸出電壓：峰值 34 千伏、有效值 24 千伏輸出負載：0.1 赫茲、24 千伏有效值下可達 6.0 微法
產品優勢
無間斷工作時長
HVA 系列試驗儀專為規格范圍內的連續運行設計，無工作時長限制。
緊湊便攜
HVA 系列試驗儀以*便攜性為設計核心，可廣泛適用于各類現場測試場景。
干式系統設計
采用無電弧觸點結構，無需更換絕緣油，省去日常維護工作，實現近乎免維護的使用體驗。
真正的模塊化設計
所有 HVA 系列試驗儀均可通過后期加裝 PD、TD 或 PDTD 系列產品，輕松擴展為完整的診斷系統，有效降低初期投入成本。
全功率范圍內輸出純正弦波電壓（不受負載影響）
高壓測試線可輕松更換
具備擊穿電壓與負載檢測功能
設備顯示屏可實時示波器式顯示輸出電壓
可通過定制軟件工具編輯可編程測試序列
供貨范圍
| 產品 / 配件名稱 | 數量 | 產品編號 |
|---|---|---|
| HVA30-7 超低頻高壓試驗儀 | 1 | SH5005 |
| 5 米 MC14 高壓測試線（HVA54-3） | 1 | GH0655 |
| 6 平方毫米 4 米透明 M6 夾頭接地線 | 1 | GH0522 |
| Rafix 16 鑰匙開關備用鑰匙 | 1 | KEC0007 |
| 3 米 DB9 公對公串口線 | 1 | KEK0017 |
| FTDI 芯片 USB 轉 RS232 線（UC232R-10） | 1 | KEK0049 |
| 帶 C19 連接器的國標電源線 | 1 | XKEK0002 |
| 含電腦軟件及 HVA 相關文檔的 USB 閃存盤 | 1 | GZD5026 |
| 多語言版 b2 HVA 系列安全說明書 | 1 | DHV1440 |
可選配件
| 附加配件 | 產品編號 | 推薦診斷選件 | 產品編號 |
|---|---|---|---|
| 60 千伏放電棒（12k/8k）1100 毫米 | GH0629 | PDTD68 超低頻診斷系統 | SH5060 |
| 帶輪航空箱 | VKR0071 | TD60-MC 介損診斷系統 | SH5023 |
奧地利B2 HVA30-7超低頻電纜測試系統技術參數
輸出特性
| 項目 | 規格 | 數值 |
|---|---|---|
| 輸出電壓 | 超低頻正弦波 | 0~34 千伏（峰值）、0~24 千伏（有效值） |
| 直流 | -34 千伏～34 千伏 | |
| 超低頻方波 | 0~34 千伏 | |
| 護套測試 | 0~10 千伏（負極性） | |
| 電壓設定分辨率 | - | 0.1 千伏 |
| 交流頻率范圍 | - | 0.01 赫茲～0.1 赫茲 |
| 頻率設定分辨率 | - | 0.01 赫茲 |
| 輸出電流 | 交流 | *大 90 毫安（有效值） |
| 直流 | *大 120 毫安 | |
| 護套測試脫扣電流 | - | 0.1~5 毫安 |
| 護套故障定位電流 | - | *大 35 毫安 |
| 工作循環 | - | 連續運行，無工作時長的熱限制 |
高壓測試
| 項目 | 規格 |
|---|---|
| 測試類型 | 超低頻耐壓測試、直流測試、護套測試 |
| 護套故障定位（需額外配備護套故障定位儀） | 脈沖 / 周期：1:3/4 秒、1:5/4 秒、1:5/6 秒、1:9/6 秒 |
| 真空瓶測試 | |
| 測試模式 | 手動模式、自動測試序列（用戶可自定義） |
| 電弧管理模式 | 電弧續燃模式、電弧脫扣模式 |
| 標準合規性 | 超低頻耐壓測試符合 IEEE 400.2、德國 DIN VDE 0276-620（歐洲電工標準化委員會 HD 620 S2）、DIN VDE 0276-621（歐洲電工標準化委員會 HD 621 S1）標準；交流及護套測試符合 IEC 60502-2/IEC 60229 標準 |
| 項目 | 規格 | 數值 |
|---|---|---|
| 輸出電壓測量范圍 | 交流真有效值 | - |
| *大顯示值 | 交流真有效值 | 53 千伏（有效值） |
| 分辨率 | 交流真有效值 | 0.1 千伏（有效值） |
| 精度 | 交流真有效值 | ±0.1 千伏（有效值）± 讀數的 1% |
| *大顯示值 | 直流 | 75 千伏 |
| 分辨率 | 直流 | 0.1 千伏 |
| 精度 | 直流 | ±0.1 千伏 ± 讀數的 1% |
| 輸出電流測量范圍 | 交流真有效值 | - |
| *大顯示值 | 交流真有效值 | 106 毫安（有效值） |
| 分辨率 | 交流真有效值 | 0.1/1/10/100 微安（有效值） |
| 精度 | 交流真有效值 | ±1 微安 ± 讀數的 1% |
| *大 / *小顯示值 | 直流 | ±150 毫安 |
| 分辨率 | 直流 | 0.1/1/10/100 微安 |
| 精度 | 直流 | ±1 微安 ± 讀數的 1% |
| 電阻測量 | 量程 | 0.1 兆歐～5 吉?dú)W |
| 分辨率 | 0.1/1/10/100 兆歐 | |
| 精度 | 典型值 10% | |
| 電容測量 | 量程 | 0~30 微法 |
| 分辨率 | 0.01/0.1/1 納法、0.01/0.1 微法 | |
| 精度 | 典型值 20% | |
| 閃絡電壓測量 | 量程 | 全輸出電壓范圍 |
