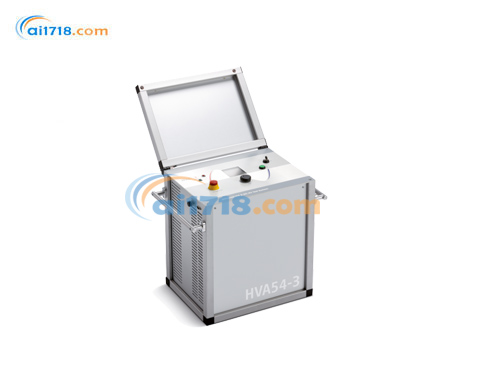

奧地利B2　HVA54-3超低頻電纜測試系統

型號：HVA54-3超低頻電纜測試系統

品牌：奧地利B2

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

奧地利B2

包括其b2高壓事業部在內的b2 electronic GmbH有限公司是一個在國際上開展業務活動的公司，開發、制造和銷售適合于實際應用的便于電纜檢測、電纜診斷和現場油檢測的高壓設備。在現場檢測工程中的幾十年的開發經驗，對能源供應商需求的深入理解以及持續改善的意愿確保公司有持續...[查看更多]

瀏覽過此產品的用戶最終購買了

奧地利B2 HVA54-3超低頻電纜測試系統由愛儀器儀表網代理，本產品是 HVA 系列大功率款測試裝置，輸出電流*高可達 120 毫安，大幅提升了*大負載能力，進而延長了可測試電纜的長度。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

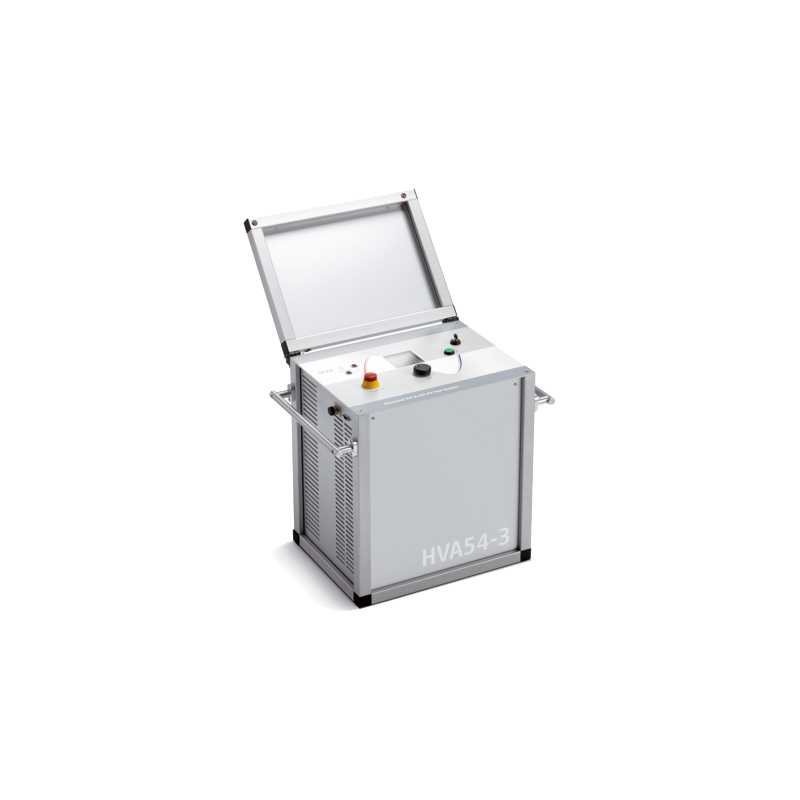

奧地利B2 HVA54-3超低頻電纜測試系統產品簡介

HVA54-3 是 HVA 系列大功率款測試裝置，輸出電流*高可達 120 毫安，大幅提升了*大負載能力，進而延長了可測試電纜的長度。該裝置為緊湊型便攜式超低頻測試設備，適用于評估*高 30 千伏的中壓電纜狀態（符合 IEEE 400.2 標準）。除超低頻測試（正弦波、方波）和直流測試外，HVA54-3 還支持護套測試及護套故障定位 * 功能。

產品優勢

無限制工作時長
HVA 系列測試裝置按照技術規格設計，支持持續不間斷運行。
緊湊型便攜設計
HVA 系列測試裝置以高便攜性為設計核心，適用場景廣泛，可滿足各類現場作業需求。
干式系統設計
裝置采用無電弧觸點結構，無需更換絕緣油，省去日常維護工序，實現近乎免維護的使用體驗。
真正的模塊化設計
所有 HVA 系列測試裝置均可后期加裝 PD、TD 或 PDTD 系列產品，輕松擴展為全套診斷系統，有效降低初期投入成本。
全功率范圍內輸出純正弦波電壓（不受負載影響）
高壓測試線可便捷更換
具備擊穿電壓與負載檢測功能
設備顯示屏可實時示波器式顯示輸出電壓
可通過定制軟件工具編輯可編程測試序列
* 需額外配備護套故障定位儀

供貨范圍

產品 / 配件	數量	產品編號
HVA54-3 超低頻高壓測試裝置	-	SH5012
標配配件	件	-
HVA54-3 5 米 MC14 高壓測試線	1	GH0655
6 平方毫米 4 米 M6 / 透明夾接地線	1	GH0522
Rafix 16 鑰匙開關備用鑰匙	1	KEC0007
3 米 DB9 公對母串口線	1	KEK0017
UC232R-10 FTDI 芯片 USB 轉 RS232 線	1	KEK0049
帶 C19 連接器的國標電源線	1	XKEK0002
含電腦軟件及對應 HVA 資料的 U 盤	1	GZD5026
多語言版 b2 HVA 系列安全說明書	1	DHV1440

可選配件 / 選件

額外配件	產品編號	推薦診斷選件	產品編號
60 千伏 12 千歐 8 千焦 1100 毫米放電棒	GH0629	PDTD68 超低頻診斷系統	SH5060
帶輪航空箱	VKR0071	TD60-MC 介質損耗角正切診斷系統	SH5023

奧地利B2 HVA54-3超低頻電纜測試系統技術參數

輸出特性

-	超低頻正弦波	0~54 千伏（峰值）、0~38 千伏（有效值）
輸出電壓	直流	-54 千伏～54 千伏
-	超低頻方波	0~54 千伏
-	護套測試	0~10 千伏（負極性）
電壓設定分辨率	-	0.1 千伏
交流頻率范圍	-	0.01 赫茲～0.1 赫茲
頻率設定分辨率	-	0.01 赫茲
輸出電流	交流	有效值*大 85 毫安
-	直流	*大 120 毫安
護套測試跳閘電流	-	0.1~5 毫安
護套故障定位電流	-	*大 35 毫安
工作循環	-	持續運行，無工作時長的熱限制

高壓測試

測試類型	超低頻耐壓測試、直流測試、護套測試
護套故障定位（需額外配備護套故障定位儀）	脈沖 / 周期：1:3/4 秒、1:5/4 秒、1:5/6 秒、1:9/6 秒
-	真空瓶測試

高壓測試（續）

測試模式	手動模式、自動測試序列（用戶可自定義）
電弧管理模式	電弧續燃模式、電弧跳閘模式
標準合規性	超低頻耐壓測試符合 IEEE 400.2、德國 DIN VDE 0276-620（歐洲電工標準化委員會 HD 620 S2）、DIN VDE 0276-621（歐洲電工標準化委員會 HD 621 S1）標準；交流及護套測試符合 IEC 60502-2 / IEC 60229 標準

計量參數

輸出電壓測量	交流真有效值	-
*大顯示值	-	53 千伏（有效值）
分辨率	-	0.1 千伏（有效值）
精度	-	±0.1 千伏（有效值）± 讀數的 1%
-	直流	-
*大顯示值	-	75 千伏
分辨率	-	0.1 千伏
精度	-	±0.1 千伏 ± 讀數的 1%
輸出電流測量	交流真有效值	-
*大顯示值	-	106 毫安（有效值）
分辨率	-	0.1/1/10/100 微安（有效值）
精度	-	±1 微安（有效值）± 讀數的 1%
-	直流	-
大 / 小顯示值	-	±150 毫安
分辨率	-	0.1/1/10/100 微安
精度	-	±1 微安 ± 讀數的 1%
電阻測量	量程	0.1 兆歐～5 吉歐
分辨率	-	0.1/1/10/100 兆歐
精度	-	典型值 10%
電容測量	量程	0~30 微法
分辨率	-	0.01/0.1/1 納法、0.01/0.1 微法
精度	-	典型值 20%
閃絡電壓測量	-	覆蓋全輸出電壓量程

其他特性

交流供電	190~240 伏，50/60 赫茲，3000 伏安
產品安全	反向饋電保護：50/60 赫茲下 12 千伏；雙放電裝置（集成電子 + 機械放電）；配備外部聯鎖連接器；鑰匙開關（防止非授權使用）
環境條件	工作溫度：-10~+50℃（14~122℉）；存儲溫度：-25~+70℃（-13~158℉）；濕度：5%~85%，無凝露
數據傳輸	USB A 型接口、RS232 接口
報告管理	內置存儲：*多可保存 50 份報告、40 個測試序列； USB 存儲：容量取決于外接 U 盤
電腦軟件	標配 b2 控制中心、HVA 控制中心
外形尺寸（長 × 寬 × 高）	450 毫米 ×340 毫米 ×520 毫米（17.7 英寸 ×13.4 英寸 ×20.47 英寸）
重量	57 千克（125.6 磅）
