美國HVI(美高測)　TD-65E超低頻耐壓電纜診斷測試儀

型號：TD-65E超低頻耐壓電纜診斷測試儀

品牌：美國HVI(美高測)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國HVI(美高測)

美高測的歷史和著名的電力工程師斯坦利.珀希爾(Stanley G. Peschel)先生的生平密不可分。他20多歲的時候就在他父親的高壓設備公司(Peschel Instruments)工作。在短短的幾年當中就將業務擴大，并于1962年創建Hipotronics公司，在高壓測...[查看更多]

瀏覽過此產品的用戶最終購買了

美高測HVI TD-65E超低頻耐壓電纜診斷測試儀適用于額定電壓至35kV電纜的介質損耗角正切電橋診斷測試。現在熱賣中，如需購買，可通過ai1718的客服熱線聯系我們!

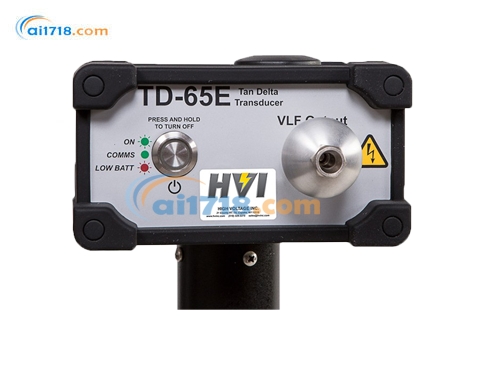

TD-65E 介質損耗角正切電橋（Tan Delta Bridge）專為與 VLF-34E 或 VLF-65E 設備無線通信（基于 XBee 協議）而設計，構成完整的電纜診斷系統。該系統提供無線通信、數據采集及報告生成（通過配套的 E-Link PC 軟件）等高端功能，可依據 IEEE 400、IEEE 400.2、IEEE 433、DIN VDE 0276、CENELEC HD620 S1、NEETRAC CDFI 等國際標準，對 5-35kV 主電纜進行介質損耗角正切（Tan δ，又稱損耗因數或損耗角）測試。

TD-65E超低頻耐壓電纜診斷測試儀產品特點：

1. 功能集成與無線通信

系統兼容性：與 VLF-34E 或 VLF-65E 甚低頻耐壓設備無線聯動（基于 XBee 802.15.4 協議），構成完整電纜診斷系統。
無線操作：支持約 30 英尺（9 米）范圍內的遠程控制與數據傳輸，提升現場測試靈活性。

2. 高精度診斷測試

多參數測量：
- 電壓：1-65kVp（46kV 有效值），±1% 精度，0.1kV 分辨率。
- 電流：0-150mAp（106mA 有效值），±1% 精度，1μA 分辨率。
- 介質損耗角正切（Tan δ）：0.1Hz-0.01Hz 頻率范圍，5nF-10μF 電容負載，精度達 1.0×10??，分辨率 1.0×10??。
非破壞性測試：通過逐步升壓并監控數據，避免因絕緣嚴重劣化導致電纜擊穿。

3. 標準化與兼容性

多標準支持：符合 IEEE 400、IEEE 400.2、IEEE 433、DIN VDE 0276、CENELEC HD620 S1 等國際標準。
絕緣類型覆蓋：適用于 PE/XLPE、未識別填充絕緣（EPR）、礦物填充絕緣（EPR）等多種電纜類型。

4. 智能數據分析

E-Link 軟件：提供遠程控制、數據采集及報告生成功能，支持 Tan δ 穩定性、Tip Up（介損增量）及平均介損值的量化分析。
狀態評估閾值：基于 IEEE 400.2-2013 標準，自動判斷電纜絕緣狀態（無行動、建議分析、需立即處理）。

5. 便攜與擴展設計

分體式結構：TD 傳感器（含三腳架）僅 7 磅（3.2kg），攜帶箱總重 40 磅（18.14kg），便于現場運輸。
附件兼容性：標配多種輸出電纜及測試工具（如環形互感器、鋁球電極），適配不同型號 VLF 設備。

6. 安全與可靠性

CE 認證：符合歐盟安全與電磁兼容標準。
ISO 9001 認證：HVI 公司生產，確保產品質量一致性。

7. 應用場景

預防性維護：檢測電纜絕緣老化、污染或水樹缺陷。
故障診斷：結合耐壓測試定位絕緣薄弱點。
驗收測試：驗證新電纜絕緣性能是否符合標準。

測試原理：

介質損耗角正切測試是一種非破壞性診斷方法，用于評估中高壓屏蔽電纜絕緣的老化程度。測試結果可反映絕緣層的污染、損傷或水樹老化情況。測試通過離線方式在斷電電纜上進行，使用甚低頻（0.1Hz）耐壓設備提供測試電壓，同時電橋記錄測試數據。通過逐步升壓并監控讀數，可避免因絕緣嚴重劣化導致的電纜擊穿風險。

TD-65E超低頻耐壓電纜診斷測試儀技術參數

型號	TD-65E
輸入電源	需兩節堿性 “D” 型電池 – 支持四節可充電 “D” 型電池（不含）
測量范圍	- 電壓：1-65kVp（46kV 有效值），±1% 精度，0.1kV 分辨率 - 電流：0-150mAp（106mA 有效值），±1% 精度，1μA 分辨率 - 介質損耗角正切：0.1Hz-0.01Hz，5nF-10μF，1.0×10??精度，1.0×10??分辨率
PC 接口	XBee 802.15.4（無線，約 30 英尺 / 9 米范圍）
PC 軟件	E-Link 遠程控制與報告生成軟件
互連電纜	- 88-5061：20 英尺 / 6.1 米輸出電纜（適配 VLF-34E） - 81-5220：20 英尺 / 6.1 米輸出電纜（適配 VLF-65E S/N 1000-1285） - 88-514：20 英尺 / 6.1 米輸出電纜（適配 VLF-65E S/N 1286 及以上）
標配附件	- 10 英尺 / 3 米 TD 輸出引線（帶紅色香蕉插頭） - 20 英尺 / 6.1 米黃綠測試引線 - 2 英寸 / 51mm×5 英寸 / 127mm 環形互感器 - 1.5 英寸 / 38mm 鋁球（帶香蕉插座）
尺寸	- TD 傳感器（帶三腳架）：7 英寸 / 152mm×8 英寸 / 203mm×18 英寸 / 457mm - 攜帶箱：22.5 英寸 / 572mm×15 英寸 / 381mm×11.75 英寸 / 298mm
重量	- TD 傳感器（帶三腳架）：7 磅 / 3.2kg - 攜帶箱及配件包：40 磅 / 18.14kg

電纜絕緣狀態評估標準（基于 IEEE 400.2-2013）

條件評估	無鹵聚乙烯基絕緣（PE、XLPE、WTRXLPE）	未識別填充絕緣（EPR）	礦物填充絕緣（EPR）
評估指標	標準偏差（穩定性）	介損增量（Tip Up）	平均介損值（@U?）
無行動要求	標準偏差 < 0.05	介損增量 < 5	平均介損 < 4
建議進一步分析	標準偏差 0.05-0.5	介損增量 5-80	平均介損 4-50
需立即行動	標準偏差 > 0.5	介損增量 > 80	平均介損 > 50
