瑞士Onsite　MV系列中/高壓電纜振蕩波耐壓及局放測試系統

型號：MV系列中/高壓電纜振蕩波耐壓及局放測試系統

品牌：瑞士Onsite

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

瑞士Onsite

Onsite High Voltage Group，AG成立于21世紀初，創始人為Mr. Edward Gulski和Mr. Paul Seitz.公司總部位于瑞士BRUNISTRASSE，生產工廠坐落在LUZEN市，美麗的阿爾卑斯山腳下。瑞士的精密工業制造基礎為ONSITE G...[查看更多]

瀏覽過此產品的用戶最終購買了

瑞士onsite MV系列中/高壓電纜振蕩波耐壓及局放測試系統由愛儀器儀表網代理，本產品可測量配電電纜PD起始電壓(PDIV)及PD熄滅電壓(PDEV)，同時通過測試電壓的衰減振幅，可以很容易地測定電纜介損?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

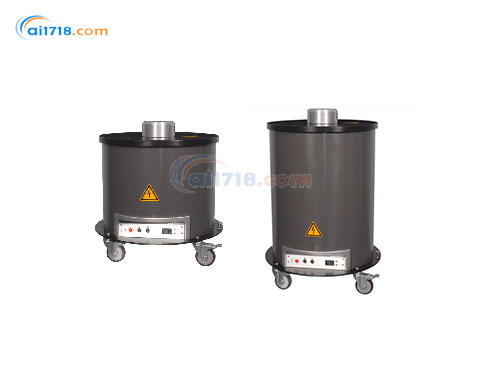

MV系列中/高壓電纜振蕩波耐壓及局放測試系統簡介：
?MV30電纜阻尼振蕩波測試系統可測量配電電纜PD起始電壓(PDIV)及PD熄滅電壓(PDEV)，同時通過測試電壓的衰減振幅，可以很容易地測定電纜介損
?MV系列根據建議的測試電壓等級進行測試(依據相關的IEC、IEEE與CIGRE標準及指導方針)，DAC測試可評估整個電纜系統絕緣是否完好(無瑕疵及無老化)，以及是否能耐受一個較高的電壓水平

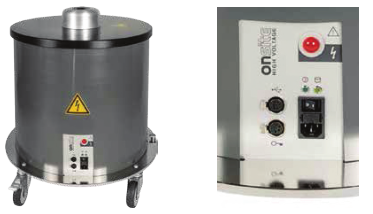

MV系列

MV系列中/高壓電纜振蕩波耐壓及局放測試系統特點：
?MV系列測試頻率接近 50Hz工頻電壓，測試結果對應于實際運行狀態
?MV系列便攜式設計，重量輕，現場安裝簡單
?MV系列測試時間極短（幾百毫秒），為無損的測試方法
?MV系列適用于新敷設電纜的測試
?MV系列局放量的校準依據 IEC 60270標準
?運行電纜的測試和診斷
?MV系列采用無線局域網（WLAN）進行控制和通訊，操作安全
?PD-pattern 局放指紋的測量
?局放檢測與局放點定位技術相結合
?局放脈沖的識別
?MV系列同時可測量介損和電纜電容等參數
?TDR 用于局放脈沖的測量
?MV系列自動調節系統參數來優化測量的靈敏度
?MV系列帶有接頭定位功能的自動校準模式
?可生成直觀的局放分布圖表和測試報告
?PD 局放定位
?多點局放的測量
?介損測量

電力電纜振蕩波測試系統的功能和用途
?DAC振蕩波電纜局部放電檢測和定位技術，是目前國際上應用比較廣泛的能夠有效檢測和定位10kV-220kV電纜局部放電的位置且檢測本身不對電纜造成傷害的先進技術，針對投運前的電纜和運行時間較長的老舊電纜進行檢測，可以促進安裝工藝的提高和避免電纜因長期運行逐漸劣化引起突發性事故的發生
?用于電力電纜的交接試驗：排查電纜運輸或者安裝過程中可能存在的隱患，確保線路投運的安全可靠性
?用于電力電纜的預試試驗：確認電纜終端頭和中間接頭在維修安裝后的質量
?運行電纜的狀態診斷：通過對電力電纜局放和介質損耗的測量，估算運行電纜的狀態，
?判定長時間運行后電纜的絕緣狀況，從而科學安排檢修，提供電纜的運行效率和可靠性
?有效檢測出電纜的各種局部缺陷并對其進行準確定位。
?目前已經有數百臺阻尼震蕩波測試系統應用于上的許多供電部門。在歐洲，阻尼震蕩波測試在德國、荷蘭、波蘭等*得到了很好的應用。在亞洲，新加坡新能源電網有限公司利用阻尼震蕩波測試系統對配電網絡進行狀態檢測，使供電可靠性得到了很大提高

電纜振蕩波局放系統應用和測試案例：
?振蕩波頻率：75Hz
?電纜電容量：0.8uF;
?PD (IEC 60270) 背景噪音<5pC
?運行記錄：電纜頭運行6 年中故障
?(IEC 60840振蕩波測試過程中PDIV > U0 ，L3 PD (up to 200pC)
?1.3 倍U 0 ，50 個振蕩電壓，沒有擊穿，
?但是接頭2局放超過1000pC
?更換接頭2后，1.3 倍U0 無局放

高壓電纜測試參數/型號	MV30（適用于30kV電纜）	MV60（適用于10-35kV電纜）
輸出測試電壓	30kVpeak/21.2kVrms	60kVpeak/42.4kV rms
線圈電感值	0.75H	2.5H
線圈電阻值	16Ω	32Ω
振蕩電壓頻率	20-300Hz依照標準，20-1000Hz系統容量
高壓開關	LTT
待測電纜電容范圍	0.08-5μF	0.035-5μF
高壓充電電流	12mA	6mA
嵌入式系統控制器	Celeron M, XPE, 2GB閃存
RAM	1025MB
數據采集	內置100MHz DAQ, 8位
系統重量(不含包裝箱)	＜68kg	90kg
校正模式	自動/手動
局放測量量程(IEC標準)	1pC-100nC, 顯示量程：10,20,50,100,200, 500,1000,2000,5000,10000,20000,50000,100000pC
局放測量精度	1pC
局放定位功能（頻寬）	150kHz-20MHz典型值，150kHz-50MHz系統容量，范圍寬廣，可根據電纜長度自動調整頻寬。
PD定位精度	0.1米
介質損耗讀值開始電壓	＞4kV	＞8kV
全自動PD校正器	支持WIFI（可選）
DAC輸出后的直接TDR測量	軟件套裝（可選）
*小測試電壓	900V	2000V
TDR校正模式下接頭定位	內置
介損測量范圍	0.1% -5%
控制操作	WLAN 802.11g
操作界面	筆記本電腦遠程控制
分析軟件	DAC診斷軟件包：全面的查看處理、分析及報告DAC測量數據
