英國T&R KV30-100/KV50-100 MK3電壓測試儀由愛儀器儀表網代理，該產品是專為絕緣測試設計的大功率、高壓交流測試系統。該系列系統適用于電氣絕緣系統及設備的研發測試與常規測試?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

英國T&R KV30-100/KV50-100 MK3電壓測試儀產品簡介
KV30-100 Mk3是專為絕緣測試設計的大功率、高壓交流測試系統。該系列系統適用于電氣絕緣系統及設備的研發測試與常規測試。

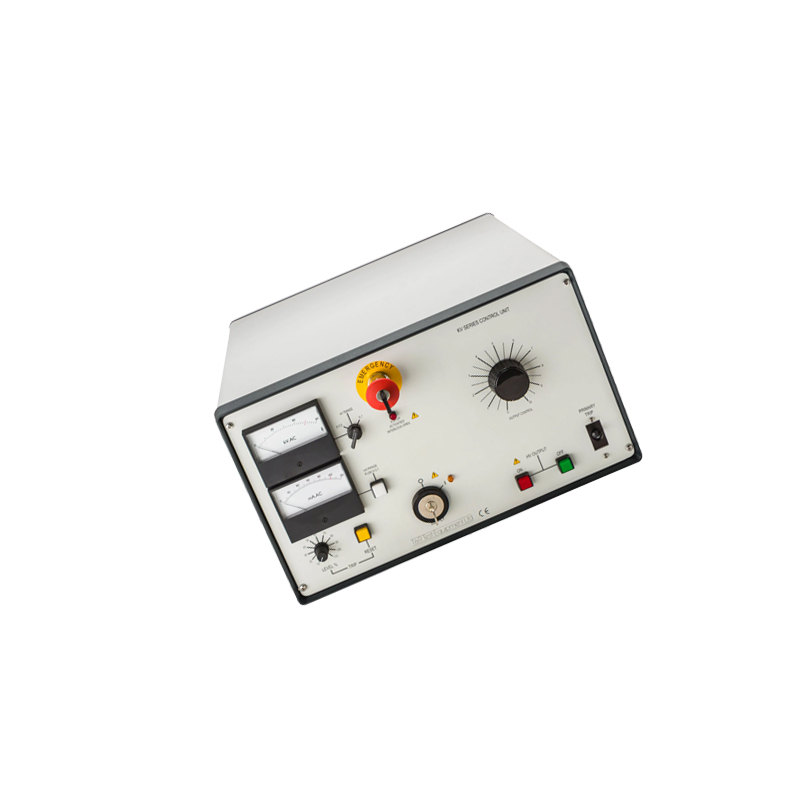

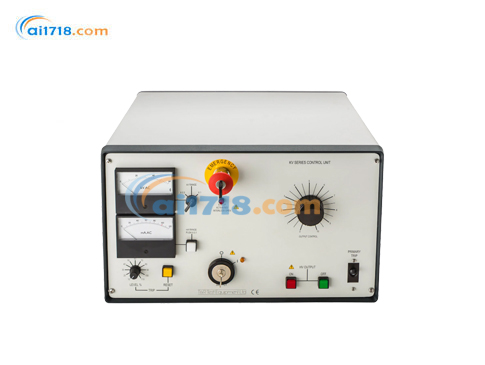

設備由控制單元和獨立的充油高壓變壓器組成，通過 5 米長的供電及控制電纜連接。控制單元配備了全面的控制、計量和保護功能：輸出電壓和電流通過大型線性模擬儀表顯示，并設有可變電子脫扣器，可將脫扣電流設定為額定輸出的 10%-110%。

產品特點
輸出電壓：KV30-100 Mk3 為 0-30kV，KV50-100 Mk3 為 0-50kV
輸出功率：KV30-100 Mk3 為 3kVA，KV50-100 Mk3 為 5kVA
鑰匙控制電源開關，防止未授權操作
雙重過載保護
可變電子脫扣器 —— 額定輸出的 10%-110%
電壓和電流計量功能
外部聯鎖電路
零電壓聯鎖
試品故障視覺指示

標準配件
1 根 5 米供電互連電纜
2 根 5 米計量互連電纜
備用熔斷器組、操作手冊
可選配件
測試時長計時器（需在訂購時注明）

KV30-100/KV50-100 MK3技術參數

輸出
KV 系列設備通過高壓套管輸出，套管設計采用空氣絕緣連接（如銅管，不含在系統供貨范圍內）與試品連接。高壓繞組的接地端通過電流計量電路接地。
連續額定值

參數	KV30-100 Mk3	KV50-100 Mk3
電壓	0-30kV 交流	0-50kV 交流
電流	50mA	50mA
功率	1.5kVA	2.5kVA

短時額定值（工作 5 分鐘 / 休息 15 分鐘）

參數	KV30-100 Mk3	KV50-100 Mk3
電壓	0-30kV 交流	0-50kV 交流
電流	100mA	100mA
功率	3kVA	5kVA

計量

輸出電壓通過高壓變壓器原邊計量，連接至平均讀數雙量程模擬儀表。

型號	0.5 倍量程	1 倍量程	精度
KV30-100 Mk3	0-20kV	0-40kV	滿量程的 ±2%
KV50-100 Mk3	0-30kV	0-60kV	滿量程的 ±2%

注：上述電壓計量精度為空載條件下的數值。

負載電流通過高壓繞組接地端的平均讀數模擬儀表計量。

型號	毫安表量程	精度
KV30-100 Mk3	0-120mA	滿量程的 ±2%
KV50-100 Mk3	0-120mA	滿量程的 ±2%

控制

輸出電壓通過連續可變輸出控制器調節，配備零電壓聯鎖 —— 僅當控制器處于零位時，方可開啟輸出。輸出電壓通過帶指示燈的按鈕開關控制啟停。

設備主電源開關為鑰匙控制開關，鑰匙在開關處于 “開啟” 位置時鎖定。

保護與安全

設備輸出端配備監測輸出電流的可變電子脫扣器，以及輸出變壓器原邊的固定過流脫扣器?？勺兠摽燮骺砂搭~定輸出電流的 10% 步長在 10%-110% 范圍內調節。

輸入電源和控制電源通過熔斷器保護。KV30-100 Mk3 和 KV50-100 Mk3 設計符合 BS EN61010 標準要求，設備必須安裝在符合 BS EN50191 標準要求的高壓測試區域。

變壓器上設有接地端子，必須連接至低阻抗本地接地裝置。聯鎖電路

KV 系列測試系統配備兩路聯鎖電路：

零電壓聯鎖：僅當輸出電壓控制器處于零位時，高壓輸出方可通電；
外部聯鎖電路：可連接外部緊急停止按鈕和測試籠門聯鎖裝置。

KV30-100 Mk3 和 KV50-100 Mk3 的外部聯鎖工作電壓為 230V 交流。

溫度范圍

儲存溫度：-20°C 至 60°C
工作溫度：0°C 至 45°C

尺寸與重量

設備部件	尺寸	重量
KV30-100 Mk3 控制單元	370×480×290mm	25kg
KV50-100 Mk3 控制單元	370×480×290mm	25kg
KV30-100 Mk3 變壓器	480×460×570mm	210kg
KV50-100 Mk3 變壓器	490×520×795mm	230kg
