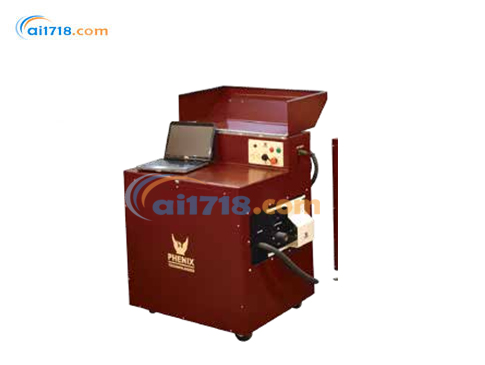

美國PHENIX　CL125B電機鐵損測試儀

型號：CL125B電機鐵損測試儀

品牌：美國PHENIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國PHENIX

Phenix Technologies是高壓、大電流、大功率測試系統和測試組件的領先制造商。我們的使命是設計和生產優質的測試系統，以滿足您的具體需求。從便攜式測試儀到超過一百萬伏定制系統，Phenix Technologies自1975年以來利用我們的內部工程資源、制造能力，靈活...[查看更多]

瀏覽過此產品的用戶最終購買了

美國PHENIX CL125B電機鐵損測試儀由愛儀器儀表網代理，本產品是一種連續可變的低電壓，大電流電源，用于測試定子，轉子和電樞鐵芯，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

CL125B電機鐵損測試儀簡介：
?CL125B電機鐵損測試儀包括完整的儀器，輸出和電壓表電纜，計算機和打印機。該計算機用于完全控制，計量，數據存儲和測試結果評估。
?CL125B電機鐵損測試儀的操作*像連接測試線，輸入測試參數并按下按鈕一樣容易。
?CL125B電機鐵損測試儀自動增加電壓，記錄結果，進行所有必要的計算并降低電壓。
?CL125B電機鐵損測試儀自動化功能消除了操作員的錯誤；幾條預編程的消息將*告操作員測試設置錯誤，從而節省時間并提高了操作員的安全性。

?CL125B電機鐵損測試儀可以為測試的特定電動機建立數據庫。重新測試過去已測試過的電機時，可以輕松獲取過去的結果，從而使趨勢分析變得快速而輕松。

Phenix Technologies 生產的電機鐵損測試設備，可用于測試功率從分?jǐn)?shù)馬力到 20,000 馬力的電機。該系列設備采用全新設計并配備新型控制器，傳感器精度達讀數的 0.2%，還設有以太網接口。能對電機的定子、轉子和電樞進行鐵損測試以及熱點測試，以此確保電機或重繞電機的質量，檢測出導致熱點和絕緣故障的局部短路疊片。有 CL10B、CL25B、CL60B、CL125B、CL300B、CL500B 等多種型號可供選擇，設備全自動化且具備數據采集功能，輸出為真正弦波，保證測試結果準確且可重復，操作簡單便捷。

電機鐵損測試好處：
鐵損測試儀的功能是確定電動機是否損壞了鐵芯。損壞可能包括疊片之間的短路以及繞組故障引起的損壞。電動機重繞的一個至關重要的步驟是進行磁芯損耗測試，然后再拆除繞組以檢測對電動機的損壞。拆下繞組后，應重新測試鐵心，以確保在拆下舊繞組的過程中鐵芯沒有損壞。盡管電動機可能仍會在鐵芯損壞的情況下運行，但電動機的效率將大大降低。電動機將消耗更多的功率才能以正常水平運行，并且會導致電動機產生更多的熱量。熱量反過來會降低電動機的可靠性及其整體功能壽命。繞組溫度每升高10°C，隔熱壽命將減少一半。所有這些后果加起來會導致更多的運營和維護成本以及生產時間的損失。

CL125B電機鐵損測試儀特點：
?主電源斷路器安全防護全面：設有主電源斷路器和帶保險絲的功率控制電路，能有效保護設備和人員安全；配備緊急停止按鈕，在突發情況下可迅速切斷電源；具備外部聯鎖裝置，可外接其他安全設備；設有零啟動聯鎖，避免設備未準備好*啟動；擁有內部、外部和瞬態過載保護以及熱過載保護，防止設備因過載損壞。
控制功能多樣：輸出可連續調節，由帶可變上升速率的電動電壓調節器控制；配備多量程數字儀表，方便測量不同參數；提供單獨的電壓表引線，提高測量精度；操作 / 維護手冊齊全，方便用戶操作和維護設備。
結構設計合理：采用堅固的鋼柜設計，部分型號（CL10B、CL25B、CL60B、CL125B）配備腳輪、可鎖定蓋子和儲物掛鉤，便于設備移動、存放和使用。

CL125B電機鐵損測試儀應用：
?對定子，轉子和電樞進行鐵損測試，以確保電動機或電動機重繞的質量
?執行熱點測試，以識別會引起電動機熱點和絕緣故障的局部短路疊片

CL125B電機鐵損測試儀產品規格

項目	CL10B	CL25B	CL60B	CL125B	CL300B	CL500B
輸入	電壓	208/230VAC、400/415VAC 或 440/480VAC（需指定一種）
	頻率	單相，50 或 60Hz（需指定一種）
	KVA	10	25	60	125	300	500
輸出（50Hz）	10.4V 抽頭	低：0 - 3.46VAC @ 2000A 中：3.46 - 6.94VAC @ 2000A 高：6.94 - 10.41VAC @ 2000A	低：0 - 3.46VAC @ 2000A 中：3.46 - 6.94VAC @ 2000A 高：6.94 - 10.41VAC @ 2000A	/	/	/	/
	20.8V 抽頭	低：0 - 6.94VAC @ 1000A 中：6.94 - 13.88VAC @ 1000A 高：13.88 - 20.8VAC @ 1000A	低：0 - 6.94VAC @ 1000A 中：6.94 - 13.88VAC @ 1000A 高：13.88 - 20.8VAC @ 1000A	/	/	/	/
	25V 抽頭	/	/	1 檔：0 - 5VAC @ 2000A 2 檔：5 - 10VAC @ 2000A 3 檔：10 - 15VAC @ 2000A 4 檔：15 - 20VAC @ 2000A 5 檔：20 - 25VAC @ 2000A	1 檔：0 - 5VAC @ 4200A 2 檔：5 - 10VAC @ 4200A 3 檔：10 - 15VAC @ 4200A 4 檔：15 - 20VAC @ 4200A 5 檔：20 - 25VAC @ 4200A	/	/
	50V 抽頭	/	/	1 檔：0 - 10VAC @ 1000A 2 檔：10 - 20VAC @ 1000A 3 檔：20 - 30VAC @ 1000A 4 檔：30 - 40VAC @ 1000A 5 檔：40 - 50VAC @ 1000A	1 檔：0 - 10VAC @ 2100A 2 檔：10 - 20VAC @ 2100A 3 檔：20 - 30VAC @ 2100A 4 檔：30 - 40VAC @ 2100A 5 檔：40 - 50VAC @ 2100A	1 檔：0 - 24VAC @ 2500A 2 檔：24 - 48VAC @ 2500A 3 檔：48 - 72VAC @ 2500A 4 檔：72 - 96VAC @ 2500A 5 檔：96 - 120VAC @ 2500A	1 檔：0 - 20VAC @ 5000A 2 檔：20 - 40VAC @ 5000A 3 檔：40 - 60VAC @ 5000A 4 檔：60 - 80VAC @ 5000A 5 檔：80 - 100VAC @ 5000A
	75V 抽頭	/	/	/	1 檔：0 - 15VAC @ 1400A 2 檔：15 - 30VAC @ 1400A 3 檔：30 - 45VAC @ 1400A 4 檔：45 - 60VAC @ 1400A 5 檔：60 - 75VAC @ 1400A	/	/
輸出（60Hz）	12.5V 抽頭	低：0 - 4.16VAC @ 2000A 中：4.16 - 8.33VAC @ 2000A 高：8.33 - 12.50VAC @ 2000A	低：0 - 4.16VAC @ 2000A 中：4.16 - 8.33VAC @ 2000A 高：8.33 - 12.50VAC @ 2000A	/	/	/	/
	25V 抽頭	低：0 - 8.33VAC @ 1000A 中：8.33 - 16.66VAC @ 1000A 高：16.66 - 25.0VAC @ 1000A	低：0 - 8.33VAC @ 1000A 中：8.33 - 16.66VAC @ 1000A 高：16.66 - 25.0VAC @ 1000A	/	/	/	/
	30V 抽頭	/	/	1 檔：0 - 6VAC @ 2000A 2 檔：6 - 12VAC @ 2000A 3 檔：12 - 18VAC @ 2000A 4 檔：18 - 24VAC @ 2000A 5 檔：24 - 30VAC @ 2000A	1 檔：0 - 6VAC @ 4200A 2 檔：6 - 12VAC @ 4200A 3 檔：12 - 18VAC @ 4200A 4 檔：18 - 24VAC @ 4200A 5 檔：24 - 30VAC @ 4200A	/	/
	60V 抽頭	/	/	1 檔：0 - 12VAC @ 1000A 2 檔：12 - 24VAC @ 1000A 3 檔：24 - 36VAC @ 1000A 4 檔：36 - 48VAC @ 1000A 5 檔：48 - 60VAC @ 1000A	1 檔：0 - 12VAC @ 2100A 2 檔：12 - 24VAC @ 2100A 3 檔：24 - 36VAC @ 2100A 4 檔：36 - 48VAC @ 2100A 5 檔：48 - 60VAC @ 2100A	1 檔：0 - 12VAC @ 5000A 2 檔：12 - 24VAC @ 5000A 3 檔：24 - 36VAC @ 5000A 4 檔：36 - 48VAC @ 5000A 5 檔：48 - 60VAC @ 5000A	1 檔：0 - 22VAC @ 5000A 2 檔：22 - 44VAC @ 5000A 3 檔：44 - 66VAC @ 5000A 4 檔：66 - 88VAC @ 5000A 5 檔：88 - 110VAC @ 5000A
	90V 抽頭	/	/	/	1 檔：0 - 18VAC @ 1400A 2 檔：18 - 36VAC @ 1400A 3 檔：36 - 54VAC @ 1400A 4 檔：54 - 72VAC @ 1400A 5 檔：72 - 90VAC @ 1400A	/	/
近似*大測試能力	500HP	1250HP	2500HP	5000HP	12,000HP	20,000HP
占空比	連續進行鐵損測量，間歇用于熱點測試
數字計量	電壓表量程	0 - 5.000/15.000V	0 - 15.000/25.000V	0 - 30.00/60.00V	0 - 30.00/60.00/90.00V	0 - 60.00/120.00V	0 - 100.00/200.00V
	電流表量程	0 - 667/2000A	0 - 1000/2000A	0 - 1000/2000A	0 - 1400/2100/4200A	0 - 1250/2500/5000A	0 - 1250/2500/5000A
	功率表量程	0 - 10kW	0 - 25kW	0 - 60kW	0 - 125kW	0 - 300kW	0 - 500kW
電纜配置	輸入電源線	6 號線規，10 英尺（3 米）	6 號線規，15 英尺（4.5 米）	4 號線規，30 英尺（9 米）	1/0 號線規，30 英尺（9 米）	無	無
	輸出電源線	500MCM，10 英尺（3 米）	500MCM，15 英尺（4.5 米）	500MCM，30 英尺（9 米）	500MCM，30 英尺（9 米）	500MCM，25 英尺（7.6 米）（3 根）	500MCM，30 英尺（9 米）（3 根）
	測量引線	10 英尺（3 米）	15 英尺（4.5 米）	30 英尺（9 米）	30 英尺（9 米）	25 英尺（7.6 米）	30 英尺（9 米）
尺寸與重量	長	42 英寸（1067mm）	42 英寸（1067mm）	45 英寸（1143mm）	61 英寸（1549mm）	83 英寸（1676mm）	110 英寸（2794mm）
	寬	29 英寸（737mm）	29 英寸（737mm）	29 英寸（737mm）	38 英寸（965mm）	66 英寸（1676mm）	70 英寸（1778mm）
	高	45 英寸（1143mm）	45 英寸（1143mm）	49 英寸（1245mm）	51 英寸（1295mm）	69 英寸（1753mm）	68 英寸（1727mm）
	重量	605 磅（274 千克）	845 磅（383 千克）	1500 磅（680 千克）	2100 磅（953 千克）	4800 磅（2177 千克）	6750 磅（3062 千克）
