美國QUALITROL   EL CID 定子鐵芯缺陷探測儀,EL CID 是一種用電磁方法檢測鐵心疊片絕緣的方法(電磁鐵芯故障檢測儀),能對定子鐵芯 層間故障進行可靠和安全的檢測現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

EL CID 定子鐵芯缺陷探測儀介紹
EL CID 是一種用電磁方法檢測鐵心疊片絕緣的方法(電磁鐵芯故障檢測儀),能對定子鐵芯 層間故障進行可靠和安全的檢測。

這種方法由英國中心電力委員會(現在更名為RWE npower plc) 研發出來。
這個方法僅僅使用額定勵磁的一小部分(4%)用于在鐵芯內部誘導產生故障電流，然后由拾取 線圈感應。這*避免了通常使用額定環流檢測的高勵磁測試法 (LOOP 檢測法或通常所稱謂的電機 鐵損檢測法)帶來的諸多問題(例如操作繁瑣，檢測工作量大，無法準確定位缺陷深度，施加額定 勵磁對設備帶來的二次損傷等),能夠準確的發現故障區域，無論故障區域在鐵齒表面還是深埋在 表面之下。
該系統稱為電磁鐵芯故障檢測儀 (EL CID)。該技術權利由 ADWEL 國際公司獲得，并持續對該 產品進行提升。ADWEL 國際公司后來與 IRIS 電力公司合并，現由 IRIS 公司生產并提供一系列電 磁鐵芯故障檢測儀產品。
2004年度的 CIGRE會議中，已確定電磁式定子鐵心缺陷探測儀(簡稱EL CID) 能對定子鐵心層 間故障進行可靠和安全的檢測，此方法已被國際電力行業廣泛地采用。

EL CID 是采用額定值4%的磁通量，并由快速安裝的勵磁系統來產生。在定子鐵心層間絕緣層的任何缺陷會產生故障電流，而該電流會被 Chattock 繞組線圈檢測到，并由EL CID 信號外理器來分析。檢測結果將被儲存到電腦中，作為分析之用和制作檢測報告，鐵心的故障*能被*得到定位。也能和以前的趨勢分析進行比較。
1. 鐵芯故障引起的電流磁場會在鐵芯表面產生磁位梯度，通過一種特別繞制的線圈： Chattock 電位計來量
測磁勢差。Chattock 電位計輸出的 AC 訊號大小等比于他兩端的磁勢差。磁勢差的檢測包括兩部分。
a)   勵磁部分提供了一個在鐵芯表面相當恒定的磁場。
b) 鐵芯內任何故障電流會因強度的比例在鐵芯表面形成磁勢差。這兩種訊號都會被 Chattock 檢測到。
2.  通過對鐵芯表面，沿鐵芯導體繞槽進行縱向掃描，每一次對每個槽和其相鄰2 個鐵齒進行檢 查，以達到覆蓋鐵芯內全部表面的目的。Chattock   固定于每兩個相鄰槽的外緣，其輸出訊號 將包括勵磁磁場及任何感應的故障電流。
3. 電磁鐵芯故障檢測儀 ELCID 接收 Chattock  訊號，并將他與取自勵磁電流的參考訊號進行分 析。檢測訊號與參考訊號同相的部分主要是來自勵磁產生的磁場。該相位成分相對較大，且無 論鐵芯有無故障存在，他都會存在鐵芯各部位。
4. 因故障所引起的電流與勵磁電流有90°相位差，這*是 QUADRATURE  電流。訊號處理主機通 過參考訊號(透過電流傳感器取自勵磁電流)及同步偵測器分離 Chattock  訊號內的
QUADRATURE  成分。這兩種訊號可被顯示及記錄，并且用于隨后的分析中。訊號處理主機已被 校正能直接顯示故障電流值。
5. 訊號處理主機會記錄 Chattock  檢測來自每二個相鄰鐵芯齒的訊號，以給出每個槽的QUAD  曲 線。這些曲線會顯示故障位置及故障電流幅值，通過手持小型的 Chattock  對鐵芯齒面和線槽 內壁(在定子線棒取出的情況下)進一步量測可進一步確認故障點位置。
6. ELC1D 是一種高敏感度的檢測技術，對不影響電機可靠度的一些微小損壞也可以被檢測出。這 種高敏感度對是否對電機進行維修提供可靠的依據。從數十年的經驗及眾多的實際案例顯示， 如果 QUAD 電流(使用4%額定勵磁)超過100mA時，*需要進一步對鐵芯進行檢查。這個準 則對應到采用額定環流檢測法對相同的故障時，有5-10°C 的溫差。

技術優勢
一低勵磁能量-4%,具有高靈敏度可以檢測微小故障。
一高速，便攜-不需其它高額設備，在儀器設置及檢測方面，可大幅縮短檢測時間 --低人力要求，
--降低對檢測結果的主觀判定
一立刻解讀測試結果
一自動且*的保持測試記錄。
--維護期間進行重復測試
--有無繞組都能進行測試
一能確定是表面、線棒下、還是在表面下的故障
一更有效地進行深層次故障檢測
-能對鐵心局部重復檢測，并能合并數據來獲取完整鐵心狀況的圖形.

安全特性
-僅使用120/230V 電源來加勵磁和操作
--雙重絕緣降低操作人員的風險
--低勵磁磁通水平能減少對層間絕緣進一步損壞，避免鐵芯在沒有冷卻系統的情況下，因采用額定 環流檢測法，而導致鐵芯進一步的損壞。

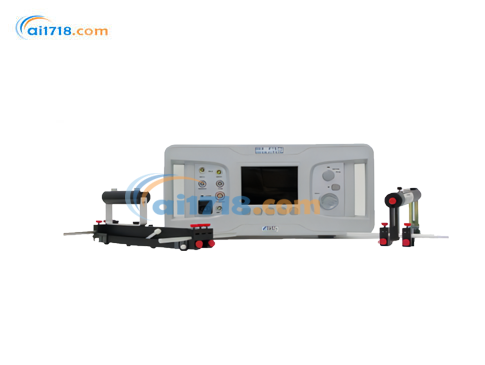

系統構成
本標準檢測儀每套檢測儀所包含附件可能不盡相同。在此僅對主要主配件簡單闡述如下：
LEL CID訊號處理主機62/100/1/001;該訊號處理主機(SPU) 位于一個塑料外殼中以避免 EL
CID 檢測系統在測試的時候，在具有誘導電壓的場所和被測機器
發生偶然的電氣連接。

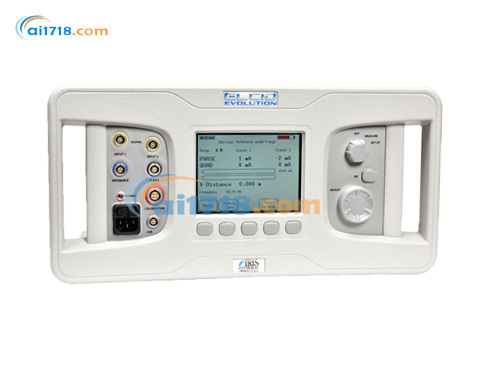

圖示為處理主機前部控制板，面板上配備有下列連接插頭和控制
器。左邊區域為全部連接插頭，右邊為主控制器。用戶可以通過
查看 LCD  顯示屏并使用底部菜單按鈕對儀器進行操作，使用右
下角的大的旋轉紐來進行調整。
2.   相位參考傳感器62/006/0/507:帶敞開式鉗口的相位參考傳感器用于鉗住勵磁電源的輸入電 流，該線圈屬于電壓檢測類型 (Rogowski   線圈)。其接頭(藍色)需連接到訊號處理主機的 參考輸入端子 Reference  Input。
采用電流互感器檢測勵磁電源的輸入電流而獲取參考訊號是另一種選擇，但必須使用適當低 阻抗的終端。同時提供一條延長線，用于相位參考傳感器與訊號處理主機距離過遠時(含3 接點的連接器)。
3.   校準單元和參考訊號輸出回路：該校準單元可提供*的一安培電流訊號，作為 Chattock     線 圈電流幅值量測和相電流校準用。將 Chattock  線圈的感應探頭置入內建校正通道的校準單 元，使感應探頭與校正通道的底部接觸。同相位的參考訊號可由鉗住插入校準單元參考訊號 輸出端的參考訊號輸出回路獲得。校正訊號可通過內部設定為50Hz 或 6 0Hz。  校準單元所 需的直流電源透過一條短的電源線連接訊號處理主機的輔助電源插座(auxiliary       power
socket)   獲得。
4. Chattock線圈：一 系 列 從 1 0 到 4 0 厘米不同規格長度的 Chattock  線圈包含在內，這些線 圖可能是手持式，或可以放置在不同形式的檢測車上(手動或自動),直接或通過延長線連接  到訊號處理主機。該連接線經掩蔽并適用一個內含5 端子的 Lemo  連接器，連接器本身為絕  緣體。
5.   手動檢測小車：  手動小車使得 Chattock   線圈能在鐵芯表面來回移動，手動小車可以通過底 部的磁鐵緊緊的吸附在鐵芯表面，握住小車上方的把手輕推小車，*可帶動小車底部的滾輪 使得小車前進，具輕微彈力的 Chattock    線圈固定器，使得小車行進時 Chattock   線圈二邊 的端部可與鐵芯表面有良好的接觸。
用 所 附 的 扳 手 松 開 4 個 3 毫米的六角螺絲，依據電機的槽寬調整小車的寬度。位于小車每 一 側前端有二個3 毫米的六角螺絲，調整他們*可調整小車的彎曲度。小車上內建的跟蹤編 碼器滾輪可提供距離信息，其輸出訊號經由可插拔的訊號線連接到訊號處理主機。該訊號線 同時傳送控制按鈕及顯示燈的訊號到訊號處理主機，通常使用于單人檢測鐵芯時。當按下按
鈕時，會將距離重置為零。小車頂部把手可拆卸，將訊號電纜收整在此。電纜是屏蔽的并且
使 用 6 針的圓形插頭(黑色封套),插頭本身也是屏蔽的。

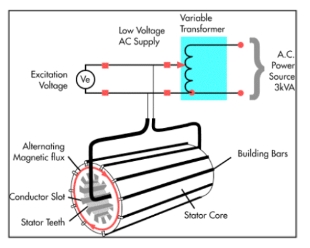

6. 勵磁線圈：額定電流和長度都適合作為勵磁用途的電纜已被包含在本系統的標準供貨范圍內，
使用這些電纜比起另外自行取得的電纜要便利許多。該勵磁繞組系統為切換式勵磁系統，其 具體說明參見勵磁系統操作手冊。
標 準 勵 磁 電 纜 長 度 為 1 0 米 及 2 0 米，可依測試需要進行串聯增加長度。電纜內包括6條 并聯的導線，每條導線的額定電流為20A(因現場周溫和冷卻條件而有所不同),切換控制盒 上包含了一個感應電壓的輸出端子，如果勵磁電壓不足，勵磁繞組會自動切換將導線并聯成2 匝 或 3 匝，使得每匝電流達到32A。對于長度較短的定子鐵芯，足夠長的勵磁電纜可重復多 次纏繞。如果使用標準的勵磁電纜并選擇多匝，對感應電壓的要求需有一個容許值。勵磁切 換控制盒連接勵磁電纜與勵磁電源，并提供感應電壓的輸出端子。
7.  測試系統連接

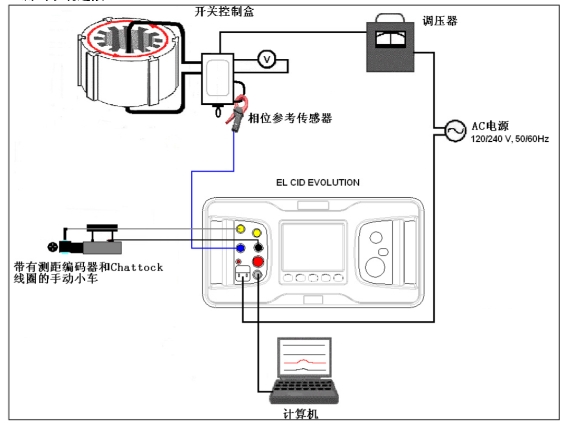

圖 .鐵芯故障檢測儀系統連接

8.  系統軟件：系統所提供軟件稱為 ELAN  軟件，通過安裝所提供的軟件光盤即可正常安裝該軟 件。另請參考本手冊第8章，安裝 USB 驅動軟件。該軟件只在 Windows  操作系統下運行， 特別是筆記本電腦。 .ELAN 軟件包含了使用許可授權，并可用來分析測試結果。
