美國MEGGER Baker Motor and Phase Rotation Tester電機及相序旋轉測試儀由愛儀器儀表網代理，電機與相序旋轉測試儀使電氣承包商或工業維修電工無需先從電源（若有）臨時接線為電機通電來確定電機旋轉方向，*能*連接并包扎正在安裝的電機端子。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

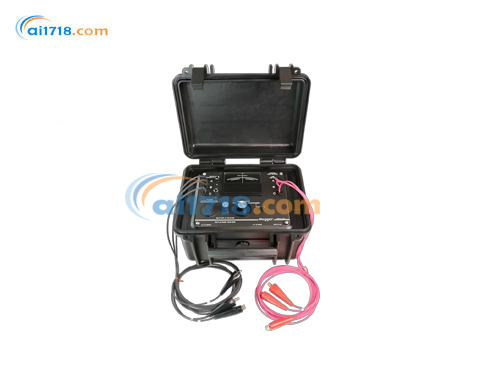

Motor and Phase Rotation Tester電機及相序旋轉測試儀產品描述
電機與相序旋轉測試儀使電氣承包商或工業維修電工無需先從電源（若有）臨時接線為電機通電來確定電機旋轉方向，*能*連接并包扎正在安裝的電機端子。因此，該測試儀無需進行臨時接線，這種臨時接線既耗時、成本高，又存在很大危險，尤其是涉及許多大型高壓電機時。
此外，某些類型的驅動器絕不能反向旋轉。在這種情況下，臨時接線或試錯方法有一半的錯誤概率，可能會造成嚴重?fù)p壞。
測試儀左側的三根電機引線用于連接待測試旋轉方向的電機端子。
在電機 A 相和 C 相測試引線上插入保險絲，以防用戶不小心將這些引線接觸到帶電電路。這些標準保險絲可輕松從面板安裝的支架上取下和更換。
測試儀右側的三根線用于直接連接*高 600 伏的帶電交流電源系統，以確定系統相序。
一個四檔開關用于選擇要進行的測試 —— 系統相序、電機旋轉方向和變壓器極性。當檢查電機旋轉方向或變壓器極性時，選擇開關會將一節 D 型干電池接入電路。在 “關閉（OFF）” 位置，儀表和電池均與所有電路斷開連接。
一個按鈕開關與電池串聯，在測試變壓器極性時用于斷開電路。
通過一個硬幣槽式檢修蓋，可輕松從面板安裝的支架上取下和更換干電池。
直流中心零位電流表通過指針向右或向左偏轉指示旋轉方向或極性是否正確。電流表配有零位或調零調節器。

Motor and Phase Rotation Tester電機及相序旋轉測試儀應用領域
電機與相序旋轉測試儀提供了一種可靠的方法來識別斷開的多相電機的引線；它還能識別*高 600 伏、60 赫茲帶電交流電源線的真實相序。這兩點對于確保電機通電時按規定方向旋轉都是必要的。
該測試設備還有其他三個重要用途：可確定電力和儀器變壓器的極性；可識別多繞組（三角形和星形連接）電機繞組部分的相位和極性；還可在檢查電路時用作連續性測試儀。

電機及相序旋轉測試儀產品特點與優勢

在電機連接到線路之前確定單相、兩相或三相電機的旋轉方向
確定帶電電源電路的相序
確定儀器和電力變壓器的極性
確定未標記的電機繞組的相位 / 極性
識別*高 600V 的帶電交流電源線的真實相序（更高電壓可通過插入降壓變壓器進行測試）

操作示例

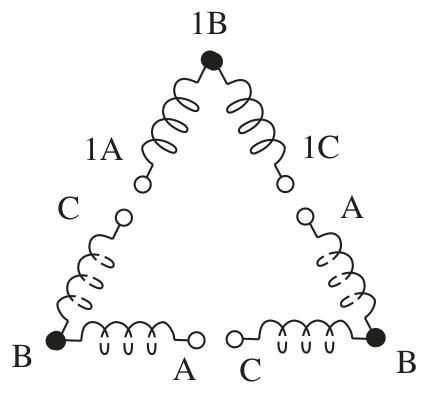

9 線、三相、雙電壓、單速三角形連接的電機接線
在三角形連接的繞組中，每組中有一個端子是兩個繞組部分共用的。這個端子可以通過將電機旋轉電路用作電橋來識別。將三根電機引線連接在一起。將選擇開關設置到 “電機（MOTOR）” 位置。操作 “調零（ZERO ADJ.）” 控制旋鈕，使儀表指針歸零（位于中心位置）。將三根電機引線以任意順序連接到該組的三個端子上。觀察儀表指針的偏轉情況。交換 A 相和 B 相電機引線。再次觀察指針偏轉。交換 B 相和 C 相電機引線。記錄指針偏轉?；氐绞箖x表指針偏轉*小的連接方式。此時，B 相電機引線連接到了公共端子?，F(xiàn)在按上述方式連接引線進行電機旋轉測試；如有必要，使用 “調零（ZERO ADJ.）” 控制旋鈕重新平衡測試儀，然后沿期望的運行方向輕輕轉動電機。如果未指定*方向，則從驅動端看時順時針轉動。如果指針偏轉方向錯誤，交換 A 相和 C 相電機引線。當獲得正確的偏轉時，應根據電機引線標記對該組中的端子進行標記。使用數字 1 作為前綴來標識該組。因此，連接到 A 相電機引線的端子標記為 1A。公共端子標記為 1B，其余端子標記為 1C。

選擇另一組引線。按照上述相同方法確定公共端子和旋轉方向。在標記這些端子時，暫時省略前綴數字。這些端子標記為 A、B、C。如果操作正確，B 將標記公共引線。此時，端子標識已達到圖中所示的階段。還需要確定這第二組屬于 2 號還是 3 號位置。這可以通過感應電壓測試來確定，該測試可指示 A-B 線圈或 B-C 線圈是否與 1B-1C 線圈同相。
通過繼續應用類似步驟，可以確定整個繞組配置。同樣，對通用步驟進行適當修改，可用于確定其他類型的繞組配置。
