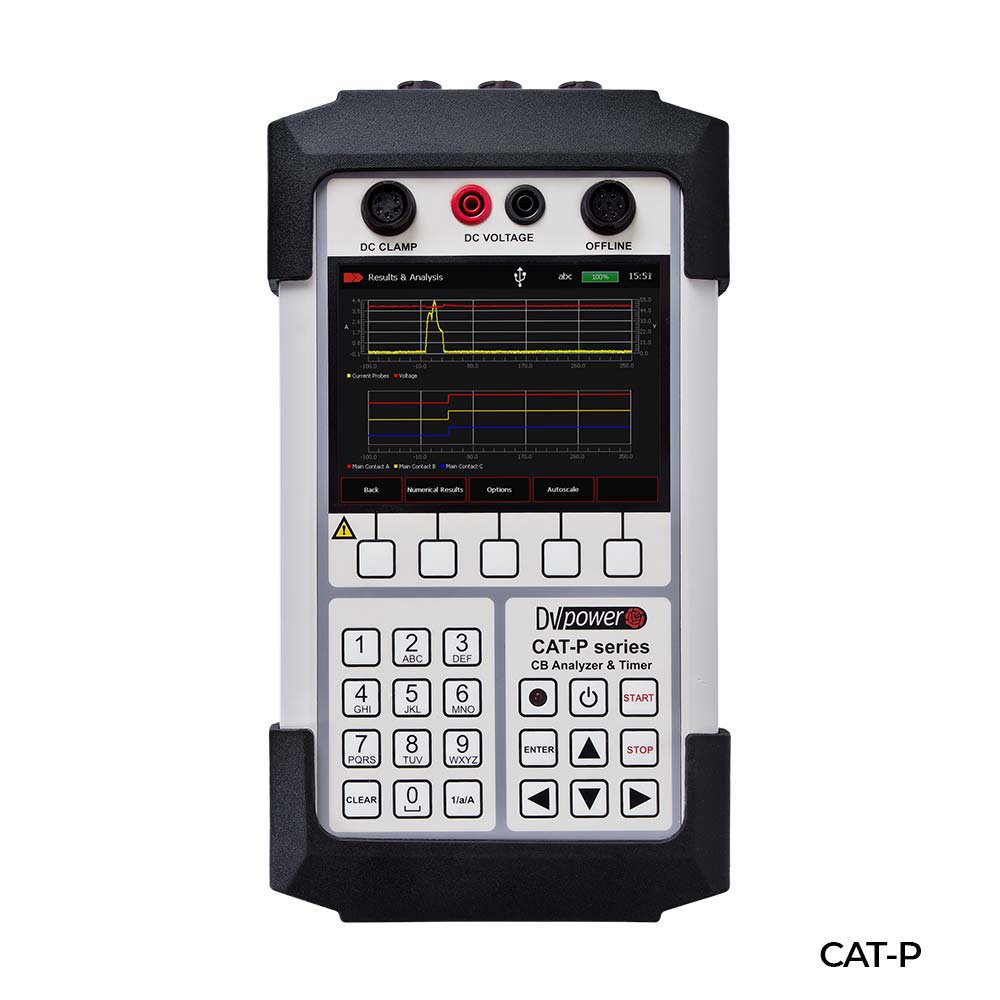

瑞典DV POWER　CAT-P手持式斷路器機械特性分析儀

型號：CAT-P手持式斷路器機械特性分析儀

品牌：瑞典DV POWER

行業應用：石油化工、電網、電廠[更多]

產品用途：記錄主斷口動作時間、直流變電站蓄電池電壓、分閘、以及合閘線圈電流的曲線圖[更多]

租賃價格：20000元/月

聯系方式： 010-68940148

在線解答：

立即咨詢

瑞典DV POWER

IBEKO POWER AB 公司位于瑞典，專業致力于新一代電力測試設備的研發和制造，所有產品均采用更先進的技術和工藝制造?！癉V- power”是其商標，該系列產品是由前“Programma”公司的一組工程師與ABB 公司共同研發的。我司成立于2000年，由一群電力電子技術領域...[查看更多]

符合標準

瀏覽過此產品的用戶最終購買了

CAT-H斷路器分析儀/計時器

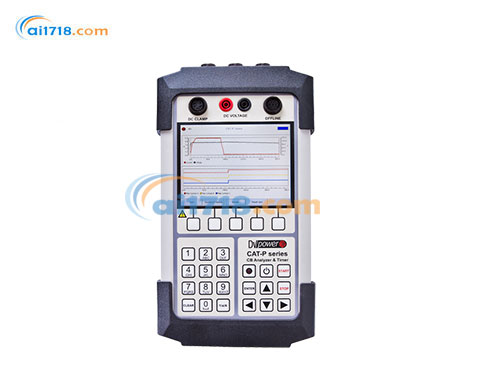

瑞典DV Power CAT-P手持式斷路器機械特性分析儀由愛儀器儀表網代理，CAT-P是一款針對斷路器狀態評估的數字化設備?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

CAT-P手持式斷路器機械特性分析儀簡介：
?手持式CAT-P斷路器分析儀是一款針對斷路器狀態評估的數字化設備。
?CAT-P記錄主斷口動作時間、直流變電站蓄電池電壓、分閘、以及合閘線圈電流的曲線圖。
?在線測量主斷口的操作時間是通過CT的二次電流來實現的。

CAT-P手持式斷路器機械特性分析儀特點：
?操作簡單方便
?重量輕
?在線測量（*分閘測試）
?離線測量（離線接口）
?主斷口三個時間通道（3*1）
?直流電壓測量
?直流電流測量
?觸摸屏色彩顯示 145 毫米（5.7 英寸）
?現場測試結果分析
?使用 DV-Win 軟件的測試結果分析
?外部和內部電源供應

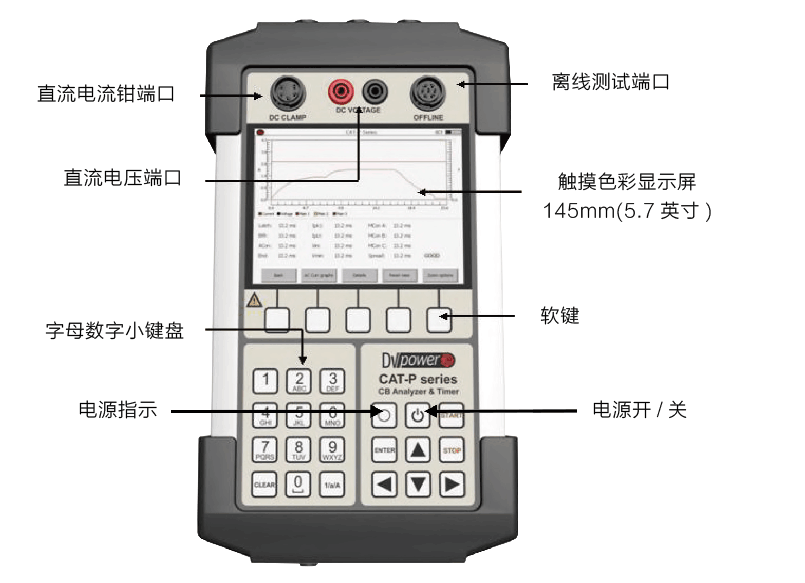

CAT-P手持式斷路器機械特性分析儀

CAT-P提供了不同操作模式的簡單選擇：
?分閘（O）
?合閘（C）
?合閘 - 分閘（CO）
?分閘 - 合閘（O-C）
?合閘 - 分閘（C-O）
?分閘 - 合閘 - 分閘（O-C-O）
?*分閘（O）

CAT-P是一強大的診斷工具，可記錄和分析：
?分閘，合閘線圈狀態
?主斷口的操作時間
?輔助斷口狀態及其操作時間
?斷路器變電站蓄電池狀態
CAT-P可顯示眾多的測試數據和曲線結果（記錄曲線可重疊多達四條）。由此，通過對比已有的實驗結果*可以在現場快速分析出潛在的缺陷。

CAT-P手持式斷路器機械特性分析儀應用：
?斷路器的離線和在線測試
?3個主斷口的時間測量
?線圈電流測量
?以曲線的形式顯示電壓值，評估變電站電池狀態

?在線測量（*分閘監控測試）

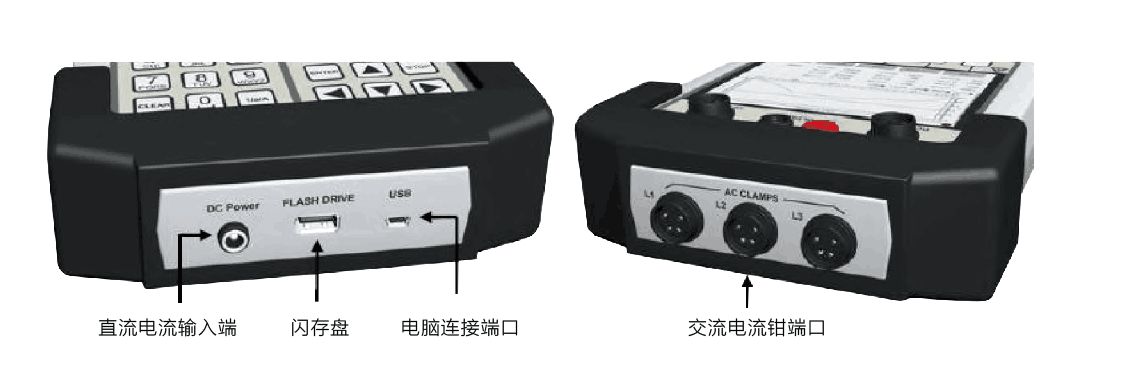

CAT-P手持式斷路器機械特性分析儀-2

CAT-P訂購信息
Instrument with included accessories	Article No
Handheld Circuit Breaker Analyzer &Timer CAT-P with DV-Win software including USB stick and mini USB cable,Resistive touch pen and Plastic transport case	CATP000-N-00
Mains power cable with power supply adapter	CATP000-N-00
Standard accessories	Article No
Main contacts cable set 8 m(26.3 ft)with alligator clamps (A1)	CMP-08-SETA1
Main contacts connection 3x1 m(3.3 ft)and ground 2 m (6.6 ft)cable with alligator clamps (A1)	MC-CG-0302A1
Voltage sense cable set 2x5m(16.4 ft)2,5 mm2(13 AWG)with banana plugs	S2-05-02BPBP
Jumper cable 1x15 cm 2,5 mm2(0.49 ft,13 AWG)with banana plugs with retractable isolation (red)	JCR-15-2REBP
Jumper cable 1x15 cm 2,5 mm2(0.49 ft,13 AWG)with banana plugs with retractable isolation (black)	JCB-15-2REBP
Dolphin clip (black)	DOLPIN-CL-BO
Dolphin clip (red)	DOLPIN-CL-RC
Current clamp 30/300 A power supplied from the instrument with extension 5 m(16.4 ft)and adapter	CACL-0300-09
AC Current clamp 1 A/1 V with cable 5 m(16.4 ft)(x 3)	CACL-AC00-05
Plastic transport case for accessories	PLAST-CAS-00
Optional accessories	Article No
Coil Control Module	COCON-MOD-00
Coil control cable 5 m(16.4 ft)with banana plugs	CO-05-00C5B1
Coil supply cable set 2x5m 2,5 mm2(16.4 ft,13 AWG)with banana plugs	C2-05-02BPBP
Small current clamp 10/100 A with internal battery power supply with extension 5 m(16.4 ft) and adapter	CACL-0100-00
Voltage sense cable set 2x2m 2,5 mm2(6.6 ft,13 AWG)with banana plugs	S2-02-02BPBP
Voltage sense cable set 2x10 m 2,5 mm2(32.8 ft,13 AWG)with banana plugs	S2-10-02BPBP
Coil control cable 10 m(32.8 ft)with banana plugs	CO-10-00C5B1
Coil supply cable set 2x10 m 2,5 mm2(32.8 ft,13 AWG)with banana plugs	C2-10-02BPBP
Test probe with grip jaws (black)	TESTPR-GJ-B0
Test probe with grip jaws (red)	TESTPR-GJ-R0
Test probe with split test clamps (black)	TESTPR-SC-B0
Test probe with split test clamps (red)	TESTPR-SC-R0
Extension cable 5 m(16.4 ft)for AC Current clamp 1 A/1 V	CACL-ACE-N1C
Main contacts cable set 10 m(32.8 ft)with alligator clamps (A1)	CMP-10-SETA1
Main contacts cable set 8 m(26.3 ft)with alligator clamps (A2)	CMP-08-SETA2
Main contacts cable set 10 m(32.8 ft)with alligator clamps(A2	CMP-10-SETA2
Main contacts cable set 8 m(26.3 ft)with SCT clamps	CMP-08-SETST
Main contacts cable set 10 m(32.8 ft)with SCT clamps	CMP-10-SETST
Main contacts cable set adapter 3 m (9.8 ft)	CMPA-03-SETO
Main contacts cable set adapter 5 m(16.4 ft	CMPA-05-SETO
Main contacts connection 3x1 m (3.3 ft)and ground 2 m(6.6 ft)cable with alligator clamps (A2)	MC-CG-0302A2
Main contacts connection 3x1 m(3.3 ft)and ground 2 m(6.6 ft)cable with SCT clamps	MC-CG-0302ST
Fire retardant battery bag	FIR-RTBBAG-0
Li-lon battery 7,4 V 2900 mAh within a fire retardant battery bag	LION-BAT-001
Resistive touch pen	RSTCH-PEN-00
Plastic transport case for CAT-P	HARD-CASF-PP
Plastic transport case for accessories	PLAST-CAS-00
Cable bag	CABLE-BAG-00
Mains power cable EU 10 A with power supply adapter 12 V/5 A	PWR-ADP5A-EU
Mains power cable NA 15 A with power supply adapter 12V/5 A	PWR-ADP5A-NA
Mains power cable UK 10 A with power supply adapter 12 V/5 A	PWR-ADP5A-UK
Mains power cable AU 10 A with power supply adapter 12 V/5 A	PWR-ADP5A-AU

CAT-P手持式斷路器機械特性分析儀規格
主斷口輸入
主斷口時間通道	3
每個通道檢測主斷口特性
合閘時	≤ 10 Ω
電阻接觸范圍	10 Ω – 5 kΩ （帶合閘電阻的斷路器）
分閘時	≥5 kΩ
計時測量分辨率	0.05ms -1s 測試時長（采樣率 20kHz） 0.1ms – 2s 測試時長（采樣率 10kHz）
斷路器操作	合閘（C）分閘（O）合閘 - 分閘（C-O）分閘 - 合閘（O-C）分閘 - 合閘 - 分閘（O-C-O） *分閘測試用戶可選擇任意想要的測試順序
直流電流鉗
額定電流	± 300A（有效值）， ± 450A（峰值）
測量范圍	30/300A
頻率范圍	0-20KHz（-3dB）
交流電流鉗
測量范圍	0.05A——5 A（有效值）
精度	±3% ±1 mV ( 0.05 A -0.5 A),±1.5% ±1 mV (0.5 A - 1 A), ±1% (1 A - 5 A)
直流電壓測量
測量范圍	± 300V
*度	±0.5% 讀數 ±0.5% 滿量程
保證精度	±1% 讀數 ±1% 滿量程
CAT-P 電源供應
電源	12V 直流 0.5A
輸入	90-264 V，交流電，50/60 Hz
內部電源供應	2*3.7 V, 2900mAh 可充電鋰離子電池 8 小時正常使用
顯示	觸屏、色彩顯示 145mm(5.7 英寸 ) 圖形和數字結果
適用標準
安裝類型	II
污染度	2
安全	LVD 2006/95/EC (CE Conform)EN 61010-1
電磁兼容性	第 2004/108/EC 符合 CE 標準； EN61362-1:2006 標準
CAN/CSA-C22.2 No. 61010-1, 第二版，包括修正 1
環境條件
運行溫度	-10 oC to + 55 oC / 14 oF to +131oF
保管 & 運輸	-40 oC to + 70oC / -40 oF to +158oF
濕度	5%-95% 相對濕度，無冷凝
