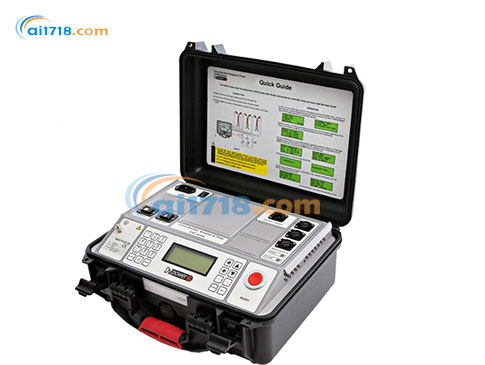

瑞典DV POWER　CAT03斷路器分析儀和計時器

型號：CAT03斷路器分析儀和計時器

品牌：瑞典DV POWER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

瑞典DV POWER

IBEKO POWER AB 公司位于瑞典，專業致力于新一代電力測試設備的研發和制造，所有產品均采用更先進的技術和工藝制造?！癉V- power”是其商標，該系列產品是由前“Programma”公司的一組工程師與ABB 公司共同研發的。我司成立于2000年，由一群電力電子技術領域...[查看更多]

瀏覽過此產品的用戶最終購買了

瑞典DVPower CAT03斷路器分析儀和計時器由愛儀器儀表網代理，本產品是可以是單機控制或通過PC控制，來評估斷路器狀態的數字化儀器。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

CAT03斷路器分析儀和計時器簡介：
?CAT03是可以是單機控制或通過PC控制，來評估斷路器狀態的數字化儀器
?CAT03堅固耐用的設計結合了*的技術與新的增強功能，為中壓或高壓的瓷柱式斷路器和落地罐式斷路器安全快速檢測而設計
?CAT03用戶可以選擇任何想要的操作模式：關閉（C）打開（O），閉-開（CO），開閉（OC），開-關-開（OCO）
?CAT03測試結果可以存儲在儀器內部的存儲器，U盤或以表格和圖表的形式通過熱敏打印機打印出來

CAT03斷路器分析儀和計時器特點：
?安全快速檢測與BSG（雙端接地）
?簡單和易于操作
?時間和運動測量
?6個定時通道（3×2）的主觸點電阻
?3個定時通道的輔助輸入
?合閘電阻測量
?4個模擬輸入+1個傳感器輸入
?同時支持?jǐn)?shù)字和模擬傳感器
?測試結果使用DV-WIN軟件詳細分析

CAT03斷路器分析儀和計時器原理：
?斷路器狀態評估的重要組成部分，是通過新的測試結果比較之前的測試中得到的結果
?測量值與制造商提供的規格做比較。獲得測試數據可以在后期作為序列測量的參考
?為了提供準確的比較，測試需要使用相同的測試參數來進行
?在測試結果的偏差和變化可能表明該斷路器狀態變差
?此功能可以在DV-WIN實現測試計劃和圖形疊加功能
?斷路器檢修過程的*結果，可通過DV-WIN軟件分析和創建定制報告

CAT03斷路器分析儀和計時器應用：
?可進行對所有斷路器的應用程序列表：
?高達12個主觸頭同步定時測量（每相4個）
?包括合閘電阻（如果在電路斷路器存在的話）和6輔助觸點
?合閘電阻測量（如果在斷路器存在的話）
?評估斷路器各極間的同步性
?同時對4線圈電流的分析（3打開和1閉合線圈）
?通過圖形顯示的電壓值評價的變電站電池狀態
?位移，觸頭接觸，超程，回彈，阻尼時間和斷路器運動部件的平均速度測量
?*次跳閘測試
?靜態接觸電阻測量（測試電流高達500A）
?動態電阻測量（測試電流高達500A）
?在落地罐式斷路器磁心去磁（CAT66D可配置）

CAT系列
?CAT03
?CAT31
?CAT34
?CAT61
?CAT64
?CAT65
?CAT66
?CAT66D
?CAT125
?CAT126

CAT03斷路器分析儀和計時器產品規格

項目	詳情
主觸頭輸入	- 觸頭輸入數量：3 個（3×1），每相 1 個 - 每個通道檢測主觸頭和預插入電阻觸頭 - 閉合電阻：≤10Ω - 電阻觸頭范圍：10Ω 至 5kΩ - 斷開電阻：≥5kΩ - 開路電壓：20V DC - 短路電流：50mA - 每個通道測量預插入電阻
輔助輸入	- 通道數量：3 個（外部觸發輸入可用作第三個輔助輸入），電氣隔離 - 用戶可選：干接點或濕接點 - 干接點檢測：開路電壓 24V DC，短路電流 5mA - 濕接點電壓檢測：工作電壓 300V DC，250V AC；低激活模式 ±5V，高激活模式 ±10V - 具備過流和過壓保護
時間測量	- 時間測量分辨率：2s 測試時長時為 0.1ms（采樣率 10kHz）；20s 測試時長時為 1ms（采樣率 1kHz）；200s 測試時長時為 10ms（采樣率 100Hz） - 時間精度：讀數的 0.05% ± 分辨率
斷路器操作	- 支持的操作模式：合閘（C）、分閘（O）、合分閘（C - O）、分合閘（O - C）、分合分閘（O - C - O） - 用戶可選擇任意所需的測試序列
線圈驅動	- 通道數量：2 個（分閘和合閘線圈） - 兩個獨立的線圈觸發輸出 - 驅動特性：大 300V DC，大 35A DC - 電子驅動提供的定時控制 - 具備過流和過壓保護 - 線圈電源輸入：大 300V DC，*大 35A DC
電流測量	- 測量分閘和合閘線圈電流，2 個通道，采用霍爾效應傳感器 - 測量范圍：±35A DC 至 5kHz - 精度：± (0.5% 讀數 + 0.1% 滿量程) - 圖形顯示：電流波形顯示分辨率為 0.1ms
模擬輸入	- 2 個通道用于線圈電流測量 - 2 個電壓通道，每個通道有四種測量范圍：±0.5V、±2.5V、±60V 和 ±300V AC/DC - 模擬輸入與其他所有電路隔離
DC 輸出	為電流鉗提供 24V 電壓
內部存儲器	*多存儲 500 個測試結果（數值和圖形數據）
打印機（可選）	- 熱敏打印機 - 圖形和數值打印輸出 - 紙寬 58mm（2.28 英寸） - 打印機工作溫度：-20 oC - +70 oC /-4 oF - +158 oF
傳感器輸入	- 數字傳感器輸入：1 個 - 模擬傳感器輸入：1 個
時間測量觸發	- 外部觸發：2 個通道（觸發輸入電壓：10V – 300V AC/DC） - 線圈電流：閾值水平用戶可選 - 輔助輸入（觸頭狀態變化）
尺寸和重量	- 尺寸（寬 x 高 x 深）：405mm x 170mm x 335mm（15.9 英寸 x 6.7 英寸 x 13.1 英寸） - 重量：5.5 - 7kg / 12.1 - 15.4 磅
保修	- 標準保修 3 年，在 DV Power 官方網站注冊可額外延長 1 年
電源供應	- 連接標準：符合 IEC/EN60320 - 1、UL498、CSA 22.2 標準 - 電源：90V - 264V AC - 頻率：50/60Hz - 輸入功率：250VA
內部電池供應（可選）	- 內置可充電電池 - 鋰離子電池，14.4V，6800mAh，98Wh
適用標準	- 安裝 / 過電壓：類別 II - 污染等級：2 - 安全：符合 LVD 2014/35/EU（CE 認證）、EN 61010 - 1 標準 - 電磁兼容性：符合 Directive 2014/30/EU（CE 認證）、EN 61326 - 1 標準 - CAN/CSA - C22.2 No. 61010 - 1
環境條件	- 工作溫度：-20 oC 至 + 55 oC /-4 oF 至 + 131 oF - 存儲和運輸溫度：-40 oC 至 + 70oC /-40 oF 至 + 158 oF - 濕度：0% - 95% 相對濕度，無冷凝
