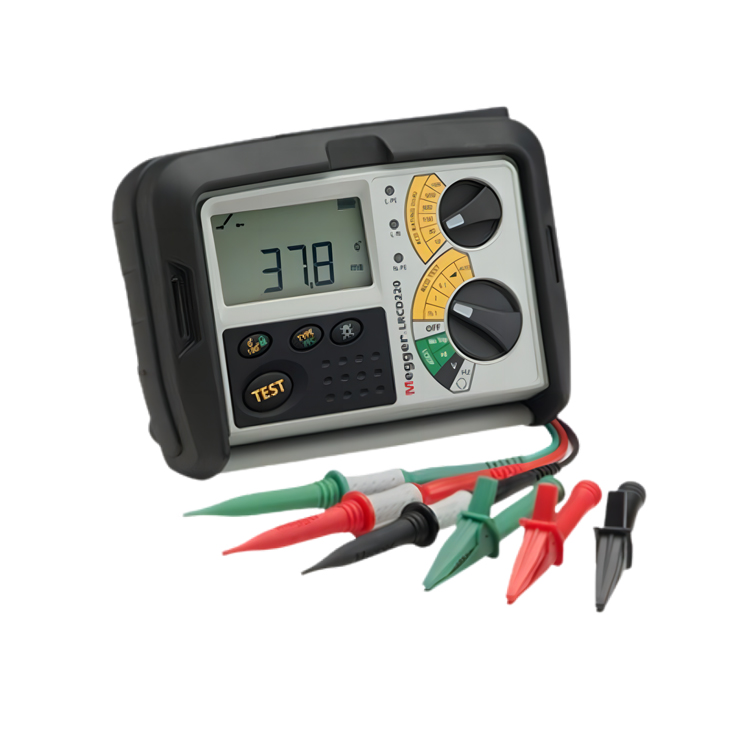

美國MEGGER　LRCD200系列組合回路和RCD測試儀

型號：LRCD200系列組合回路和RCD測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Megger LRCD200系列組合回路和RCD測試儀由愛儀器儀表網代理，本產品結合了不跳閘回路測試和RCD測試，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

LRCD200系列組合回路和RCD測試儀產品簡介

·Megger的LRCD200系列是*新一代的儀器，結合了不跳閘回路測試和RCD測試，為電氣承包商測試帶電線路提供了簡單、低成本和靈活的測試工具

·所有的Megger LRCD200系列設備均帶有校正證書

·三種設備可供選擇：

Megger LRCD200：這種設備提供了三相不跳閘回路的測試和1×I10 mA到500 mA RCD測試。適合在英國以外的*使用

Megger LRCD210：種設備提供了三相不跳閘回路的測試和1/2 I、I、和5I 標準、可選擇的和DC RCD測試。適合家用設備的檢測，符合英國Part P標準的要求

Megger LRCD220：提供LRCD210所有功能，外加110 V回路測試和雙線快速測試以及相對相、相對地故障測試

上述三種設備均不會在測試過程中使30 mA額定電流以上的RCD跳閘

LRCD200系列組合回路和RCD測試儀產品特點

·不跳閘測試儀
·從10mA到1000mA的RCD測試
·使用及其簡單和安全
·內置防護面罩
·堅固的橡膠保護
·防塵防水
·3年質保

LRCD200系列組合回路和RCD測試儀產品應用
·儀器配置的外殼上，圍繞的是堅固的塑料，符合IP54防水、防塵標準要求，并且儀器設計簡單，使用方便。
·儀器能掛在脖子上或拿在手中，其外殼使用的是防滑式設計，放在椅子上和架子上不會滑落下來。測試導線可以附在儀器上。L-N-E連接指示LED燈顯示連接狀態和極性是否顛倒。

LRCD200系列組合回路和RCD測試儀產品說明
·所有LRCD200系列儀器都帶有Megger的合格證書。這一系列儀器為：
LRCD200：這個儀器提供了3相安全不跳閘回路測試和1xI 10mA到500mA的RCD測試。
LRCD210：這個儀器提供了3相安全不跳閘回路測試和1/2I, I,和5I標準 DC RCD測試。
LRCD220：測試功能和LRCD210測試，并帶有110V回路測試和2線快速測試，同時還有相對相，相對地測量和自動RCD測試。
所有的三個儀器將不會跳閘，RCD額定在30mA或者更大在回路測試中。

·不跳閘回路測試：
Megger 不跳閘回路測試是為RCD符合條件的電路進行回路測試的。RCD額定在30mA或者更高*能保證不跳閘。所有的LRCD測試儀提供下列測試：

測試量程自動選擇
在回路測試中通過PFC計算然后顯示
在連接到一個電路中后，提供電壓顯示
能測試頻率
2線快速測試
415V相對相回路測試
110V操作電壓
背光LCD顯示
相位旋轉
3線低電流不跳閘回路測試提供測試范圍從0.01歐姆到2000歐
不跳閘回路測試。RCD額定在30mA或更高，在回路測試中*不會跳閘，甚至是電子RCD

·RCD測試:
通過測試RCD額定電流來測試RCD跳閘時間。在國際性的應用中，多必須完成以下5步測試：
1/2 x RCD額定電流，確保當額定電流一半的電流流通RCD的時候，RCD不會跳閘。
1 x RCD額定電流，這是用一個跳閘時間去確保RCD在指定的時間內跳閘。
5 x RCD額定電流，也是用一個跳閘時間去確保RCD在指定的時間內跳閘。
1x 和 5x 0 度和180 度測試。
LRCD220 的自動測試功能能完成上面所有自動測試，其測試結果會自動儲存供以后查看。
·所有的LRCD測試儀器都能進行如下實驗：

10mA到500mA RCD測試
1 x I RCD測試
1/180度選擇
斜坡測試
25V或50V接觸電壓選擇
可選接觸電壓顯示
交流、交流選擇、直流和直流選擇RCD類型選擇
·LRCD210和LRCD220還能進行以下實驗：

1/2 x I 和5 x I RCD 測試
·LRCD220能進行如下實驗：

1000mA RCD測試
背光顯示
測試鎖定
相位旋轉顯示

選型指南	LRCD200（非英國適用）	LRCD210	LRCD220
校準證書	有	有	有
回路測試	-	-	-
不跳閘回路測試	有	有	有
預期故障電流（PFC）測量	有	有	有
單相測試	有	有	-
大電流回路測試	-	-	有
相間測試	-	-	有
三相安全測試	有	有	有
電壓表功能	有	有	有
剩余電流裝置（RCD）測試	-	-	-
0.5 倍額定電流（1/2×I）測試	-	有	有
1 倍額定電流（1×I）測試	有	有	有
5 倍額定電流（5×I）測試	-	有	有
自動剩余電流裝置（RCD）測試	-	-	有
接觸電壓顯示	有	有	有
可選擇 25/50V 接觸電壓	有	有	有
10、30、100、300、500mA 測試量程	有	有	有
1000mA 測試量程	-	-	有
AC 型、A 型及 S 型測試	有	有	有
可選擇 0/180 度相位	有	有	有
斜坡測試（20% 至 110%）	有	有	有
通用測試	-	-	-
頻率測量	有	有	有
相序顯示	-	-	有
極性反向工作（僅歐洲大陸版儀器）	有	有	有
背光	-	-	有
機械特性	-	-	-
BS1363、CEE7/7、AS/NZS 3112 插頭規格	有	有	有
防護等級 IP54	有	有	有
工作電壓 230V	有	有	-
工作電壓 110V 和 230V	-	-	有

LRCD200系列訂購信息

產品描述	訂單編碼	產品描述	訂單編碼
標準 BS1363 插頭版本	-	隨附配件	-
帶 1 倍額定電流（1×I）剩余電流裝置（RCD）測試儀的不跳閘回路綜合測試儀	-	紅 / 黑 / 綠三線導線組	6231-592
僅 230V（不適用于英國）	LRCD200-EN-BS	AS/NZS 3112 電源插頭測試導線	6220-790
帶 0.5 倍、1 倍、5 倍額定電流（1/2、1、5I）剩余電流裝置（RCD）測試儀的不跳閘回路綜合測試儀	-	-	-
僅 230V	LRCD210-EN-BS	帶 0.5 倍、1 倍、5 倍額定電流（1/2、1、5I）剩余電流裝置（RCD）測試儀的不跳閘回路綜合測試儀（110V、230V 及相間測試）	LRCD220-EN-BS
可選配件	-	紅 / 綠兩線導線組	6220-784
隨附配件	-	接地連續性測試導線	6231-586
紅 / 黑 / 綠三線導線組	6231-592	-	-
BS1363 電源插頭測試導線	6220-740	-	-
CEE 7/7 規格版本	-	-	-
帶 1 倍額定電流（1×I）剩余電流裝置（RCD）測試儀的不跳閘回路綜合測試儀	-	-	-
僅 230V	LRCD200-EN-SC	-	-
帶 0.5 倍、1 倍、5 倍額定電流（1/2、1、5I）剩余電流裝置（RCD）測試儀的不跳閘回路綜合測試儀	-	-	-
僅 230V	LRCD210-EN-SC	-	-
帶 0.5 倍、1 倍、5 倍額定電流（1/2、1、5I）剩余電流裝置（RCD）測試儀的不跳閘回路綜合測試儀（110V、230V）	LRCD220-EN-SC	-	-
隨附配件	-	-	-
紅 / 黑 / 綠三線導線組	6231-592	-	-
CEE 7/7 電源插頭測試導線	6220-741	-	-
歐洲大陸地區	-	-	-
AS/NZS 3112 規格版本	-	-	-
帶 1 倍額定電流（1×I）剩余電流裝置（RCD）測試儀的不跳閘回路綜合測試儀	-	-	-
僅 230V	LRCD200-EN-AU	-	-
帶 0.5 倍、1 倍、5 倍額定電流（1/2、1、5I）剩余電流裝置（RCD）測試儀的不跳閘回路綜合測試儀（僅 230V）	LRCD210-EN-AU	-	-
帶 0.5 倍、1 倍、5 倍額定電流（1/2、1、5I）剩余電流裝置（RCD）測試儀的不跳閘回路綜合測試儀（110V、230V）	LRCD220-EN-AU	-	-

LRCD200系列組合回路和RCD測試儀規格

電壓測量:	(LRCD200, 210, 220):0 V - 500 V
*度:	±2% ±2 位數
頻率測量:	LRCD200,210,220
量程:	25Hz 到 450Hz
*度:	25.0Hz 到 199.9Hz ±0.1Hz；200Hz 到 450Hz ±1Hz
相位旋轉顯示(LRCD220)：	用三線連接來確定相位旋轉
頻率:	45Hz 到 65Hz
3-線不跳閘回路測試(LRCD200,210,220)：
電源:	LRCD200/210：200V - 280 V 45Hz 到 65Hz；LRCD220：100V - 280 V 45Hz 到 65Hz
常規測試電流:	15 mA
回路精度:	0.01Ω- 9.99Ω(±5% ±0.03Ω)；10.0Ω- 99.9Ω(±5% ±0.5Ω)
回路精度:	100Ω- 999Ω(±5% ±5Ω)；1.00 kΩ- 2.00 kΩ(±5% ±30Ω)
2 線HI 電流線/接地回路測試(LRCD220)
電源:	100 V - 480 V
常規測試電流:	0.5 mA 到 2.4 A
回路*度：	0.01Ω - 9.99 Ω (±5% ±0.03 Ω)；10.0Ω - 99.9 Ω (±5% ±0.5 Ω)
	100Ω - 999 Ω (±5% ±5 Ω)；1.0 kΩ - 2.00 kΩ (±5% ±30 Ω)
線/線 (LRCD220)
電源:	100 V - 480 V 45Hz 到 65Hz
預測故障電流(PSCC)：	預測故障電流 = 常規供電電壓/回路阻抗
*度源自回路測試：	1 A - 199 A 1 A 分辨率；0.20 kA - 1.99 kA 10 A 分辨率
RCD 測試
RCD 測試范圍：	LRCD200/210：10mA, 30mA,100mA,300mA, 500mA
	LRCD220：10mA，30mA, 100mA, 300mA, 500mA, 1000mA
電源:	LRCD200/210 = 200 V - 280 V 45Hz 到 65Hz
測試電流*度:
不跳閘測試:	(1/2I) –8% 到 –2%；LRCD220 = 100 V - 280 V 45Hz 到 65Hz
跳閘測試:	(I, 5I) +2% 到 +8%
跳閘時間:	±1% ±1ms
故障電壓
顯示范圍:	0 V 到 50 V
誤差:	+5%/+15% ±0.5 V
溫度和濕度
儲存范圍:	-25°C 到 +70°C
操作濕度:	93% R.H. @ +40°C *大
操作范圍:	-5°C 到 +40°C
*高海拔:	2000m
電源
電池:	8 x 1,5 V IEC LR6 AA 堿性電池
可更換電池:	8 x 1.2V 鎳鎘或者是鎳電池
電池使用壽命:	2000組連續性測試
尺寸和重量:	203 x 148 x 78 mm；980g
