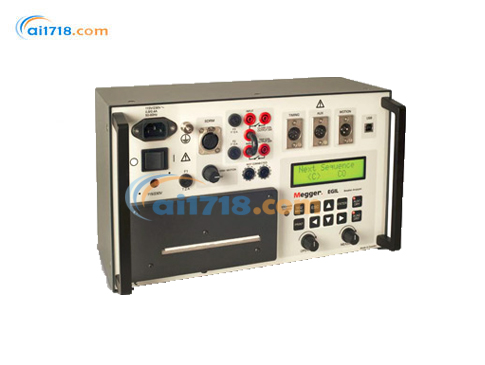

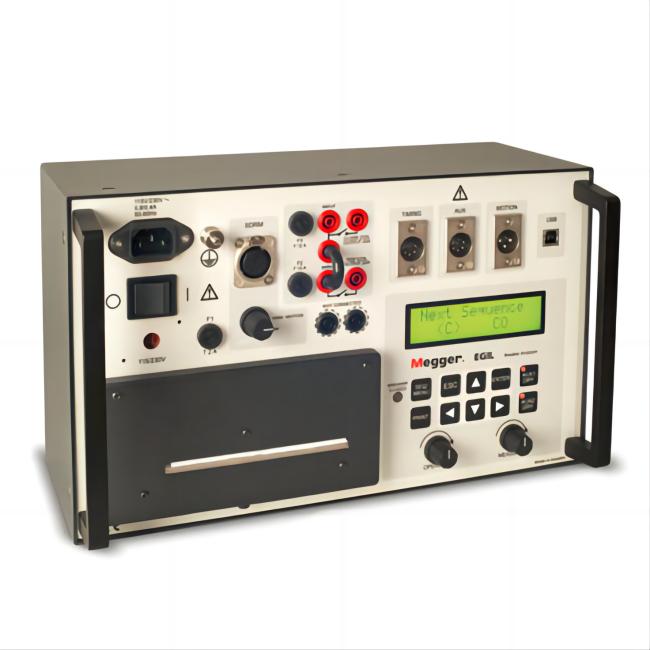

美國MEGGER EGIL斷路器分析儀由愛儀器儀表網代理，EGIL斷路器測試儀集成了從我們較大的儀器經驗中獲益的優點，適用于每相一次接觸的斷路器?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

EGIL斷路器分析儀簡介：
?EGIL?集成了從我們較大的儀器經驗中獲益的優點，適用于每相一次接觸的斷路器。更小更簡單，EGIL同樣具有多樣性
?而EGIL的價格使其對小型發電廠具有吸引力。
?此外，它為大型電力公司的維修部門提供了理想的輔助工具。
?EGIL設計用于測試每相具有一個主要觸點的斷路器。它的三個時間通道連接在一起。同時記錄和顯示裝有預插入電阻的并聯觸點事件。有兩個獨立的時間通道用于測量輔助觸點。為了簡化現場連接，EGIL配備了主要和輔助觸點的現成多電纜組。
?自動測量線圈電流，并在顯示窗口或通過內置打印機測試后立即顯示其他讀數。 EGIL易于使用 - 內置的音序器（程序單元）可自動設置儀器進行下一個連續的斷路器操作。
?主要用于測量行程（運動），可選的模擬輸入通道也可以找到許多其他用途。如果未安裝此通道，則所有相關的菜單命令都將被隱藏。
?具有SDRM選件的EGIL和SDRM附件可實現靜態和動態電阻測量。
?EGIL還可以配備可選的USB接口，用于與PC和CABAWin?斷路器分析軟件進行通信。

EGIL斷路器分析儀特點：
?適用于每相斷路器的所有斷路器的定時和行程測試
?非常易于使用和可靠
?兩個獨立的定時通道用于測量輔助觸點
?用于驅動傳感器的模擬測量通道或一般電壓/ 電流測量
?靜態和動態電阻測量以及SDRM201

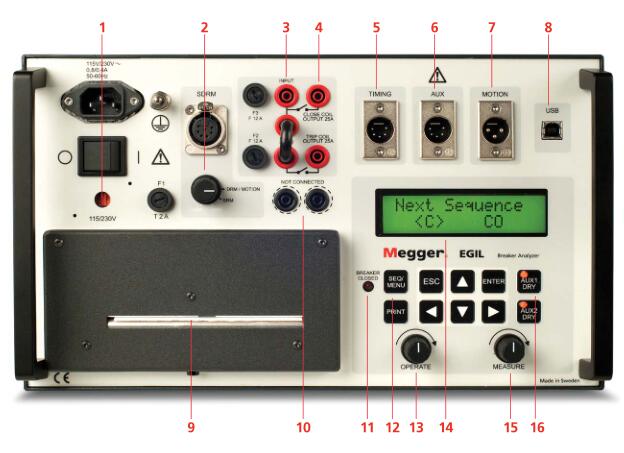

EGIL斷路器分析儀優點：

1. 電源電壓轉換開關，115/230 VAC。

2. SDRM （可選）靜態和動態電阻測量。SDRM201附件接口。

3. 內置線圈電流測量。讀數顯示在自動縮放圖上。

4. 定序器用于線圈的信號允許對于彼此不同的線圈脈沖引入延遲。

5. 三個定時通道。主觸點和預插入電阻連接都可以在同一通道上定時。結果以圖形和數字方式呈現。

6. 兩個電隔離定時頻道可用于干燥或濕式輔助觸點的定時。

7. 可選模擬輸入通道，用于測量行程（運動）或任何其他模擬電壓。

8. USB（可選）接口為PC。支持與KAABA斷路器分析軟件的通信。

9. 內置打印機功能自動刻度，114mm（4,5“）寬的紙張可以快速方便地更換。

10. 電隔離插座確保在斷路器中或斷路器上工作之前安全可靠地斷開操作線圈電纜。

11. 斷路器狀態指示Egil測量斷路器的狀態（開路或閉合），隨后，該定時器將自動設置儀器進行下一個順序操作。

12.序列按鈕（C，O，C-O，O-C或O-C-O）設置，并從測量結果中運行打印。

13. 開關用來設置斷路器到所需的狀態，而不激活測量通道。

14.菜單驅動程序自動調用默認設置以消除耗時的預設。與卸載的可選設備相關聯的所有菜單行都是隱藏的，以增強簡單性。對于基本的EDIL單元，您只需連接多根電纜組并轉動MEASURE旋鈕。

15.MEASURE旋鈕運行一個斷路器操作順序，測量和記錄結果。

16.使用AUX 1和2按鈕對于輔助觸點定時的時間通道。可以選擇接觸感應或電壓檢測。

EGIL斷路器分析儀應用：

?EGIL主要用于在中等電壓下測試高壓斷路器。但是，由于時間通道沒有電隔離，因此每相不能有多于一個斷路。記錄主觸點，預插入電阻觸點和輔助觸點的接觸時間。也記錄線圈電流。

?除了實際測量值之外，根據IEC標準的幾個參數被計算并顯示在報告中，例如。關閉和開放時間，階段之間的差異，過度運行，CO和OC時間（和其他）。

EGIL應用實例

重要：使用儀器之前，請閱讀使用說明書。

1.使用附帶的地面電纜接地EGIL。確保斷路器在兩側都是閉合的并接地。

2.將主接觸電纜組件連接到EGIL和斷路器。

3.將輔助觸點電纜組件連接到操作機構上的a-和b-觸點。

4.將EGIL定序器連接到接近和跳閘線圈和輔助電壓。

5.拆下斷路器一側的接地連接。

6.您現在可以繼續進行測試。只需轉動MEASURE旋轉開關并讀取結果。

EGIL訂購信息
Item	Art. No.
EGIL Basic unit	BM-19090
Incl: Time measurement cables	GA-00160, GA-00170
Cable set for sequencer	GA-00082
Transport case Egil with analog input channel and USB port	GD-00190 BM-19093
Incl: CABA Win	BL-8206X
Time measurement cables	GA-00160, GA-00170
Cable set for sequencer	GA-00082
Transducer cable XLR-open 1 m (3.2 ft)	GA-00041
Transducer cable XLR-XLR 7.5 m (24.6 ft)	GA-00042
Transport case Egil with SDRM option and USB port	GD-00190 BM-19093
Incl: CABA Win	BL-8206X
Time measurement cables	GA-00160, GA-00170
Cable set for sequencer	GA-00082
Transducer cable XLR-open 1 m (3.2 ft)	GA-00041
Transducer cable XLR-XLR 7.5 m (24.6 ft)	GA-00042
Transport case Egil with SDRM option and USB port	GD-00190 BM-19095
Incl: CABA Win	BL-8206X
Time measurement cables	GA-00160, GA-00170
Cable set for sequencer	GA-00082
Transducer cable XLR-open 1 m (3.2 ft)	GA-00041
Transducer cable XLR-XLR 7.5 m (24.6 ft)	GA-00042
Transport case Upgrade Upgrade of EGIL can be done, please contact your nearest distributor for part number and price. Optional accessories CABA Win Circuit breaker analysis software Incl. USB cable	GD-00190 BL-8206X
SDRM201	CG-90250
Extension cables for SDRM201 10 m (33 ft) extension	GA-12810
7.5 m (24.6 ft) extension	GA-12815
Transducers – Linear TLH 500	XB-30020
LWG 225	XB-30117
TS 150	XB-30030
TS 25	XB-30033
Transducers – Rotary Novotechnic IP6501	XB-31010
Flex coupling for IP6501	XB-39030
Transducer mounting kits Universal kits Rotary transducer mounting kit For transducers XB-31010 and XB-39130	XB-51010
Universal transducer mounting kit for linear and rotary transducers	XB-51020
Ready-to-use-kits – Rotary Incl. transducer XB-31010, mounting kit XB-51010	XB-71010
Transducer mounting accessories Universal support	XB-39029
Switch magnetic base	XB-39013
Cables Cable reel 20 m (65.5 ft), 4 mm stackable safety plugs Black	GA-00840
Red	GA-00842
Yellow	GA-00844
Green	GA-00845
Blue	GA-00846
Cable sets The cable sets consist of 8 cables with clamps and 4 mm stackable safety plugs 8 x 5 m, (16.4 ft)	GA-00231
8 x 10 m, (32.8 ft)	GA-00241
8 x 15 m, (49.2 ft)	GA-00251
Extension cables, XLR female to male For analog input, 10 m (32.8 ft)	GA-01005
For time measurement of main contacts, 10 m (32.8 ft)	GA-00150
Open analog cable For customized analog transducer connection	GA-01000
XLR to 4 mm safety plugs For customized analog transducer connection	GA-00040
Other VD401 Voltage pider, ratio 400/1 (for TM1600 and EGIL with analog channel)	BL-90070
Thermopaper, 114 mm, 30 m	GC-00030
Cable organizer, Hook and loop fastener, 10 pcs	AA-00100

EGIL斷路器測試儀規格
產品規格	規格在額定輸入電壓和環境溫度為+ 25°C（77°F）時有效。規格如有更改，恕不另行通知。
環境
應用領域	該儀器適用于中壓變電站和工業環境。
溫度	操作 0°C to +50°C (32°F to +122°F) 儲存 -40°C to +70°C (-40°F to +158°F) 濕度 5% – 95% RH, non-condensing
CE 標志	EMC 2004/108/EC LVD 2006/95/EC
一般電源電壓	115 / 230 V AC (switchable), 50 / 60 Hz
功耗	100 VA (max)
儲存	儀器 360 x 210 x 190 mm (14.2” x 8.3” x 7.5”) 運輸箱 420 x 300 x 230 mm (16.5” x 11.8” x 9.0”)
重量	6.3 kg (14 lbs). 10 kg (22 lbs) with ac-cessories and transport case
顯示	LCD
可用語言	English, German, French, Spanish,Swedish
測量部分
時間測量
測量時間	1 to 100 s
解析度	0.1 to 10 ms
頻道數量	3 with common ground
時基不準確狀態閾值	0.05% of the reading ± resolution
關閉	< 10 Ω ±20%
電阻	10 Ω ±20% to 3 kΩ ±20%
打開	> 3 kΩ ±20%
開路電壓短路電流	24 V ±20%
AUX 1 ＆2	100 mA ±20%
通道數接觸感應（干）	2, galvanically isolated
狀態閾值
關閉	< 600 Ω ±30%
打開	> 600 Ω ±30%
開路電壓	20 V ±20% DC
短路電流	25 mA ±20%
電壓檢測（濕）
Status thresholds
打開指示	< 8 V (polarity insensitive)
關閉指示	> 13 V (polarity insensitive)
工作電壓	250 V AC / DC
當前測量
范圍	±25 A per channel
解析度	25 mA
準確度	1% of the reading ±100 mA
工作電壓	250 V AC / DC
斷路器操作
序列	C, O, C-O, O-C, O-C-O
連續電流	5 A
*大電流	25 A在300 ms內，休息時間1 min
聯系功能	兩個獨立的控制功能
接觸特性	非彈跳，關閉時間*大為0.1ms
使用/中斷容量	25 A，每個觸點功能250 V（交流或直流）
開始斷路器操作	通過旋轉開關
脈沖長度	可以10 ms為單位進行調整
脈沖延時	可以10 ms為單位進行調整
工作電壓	250 V AC / DC
運動（可選）
通道數	1 independent
*大電纜長度	10 m (33 ft)
輸入
范圍	-4 V to +4 V
分辨率	2 mV
不確定度	1% of the measurement range
傳感器電阻	1 kΩ to 5 kΩ
輸入阻抗	150 kΩ
輸出
開路電壓	4,095 V ±4 mV
短路電流	115 mA
打印
打印輸出類型	圖形和數字
打印機	具有固定打印頭的熱敏打印機
圖形分辨率	8點/毫米 - 203 dpi
紙張寬度	114毫米（4.5“）
