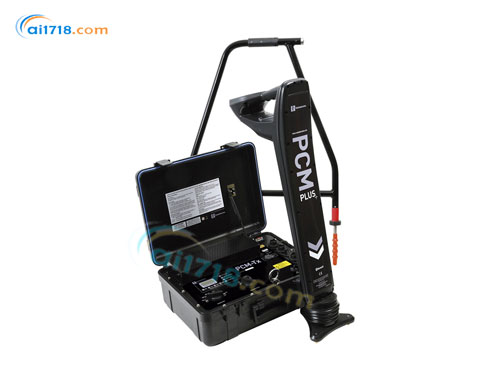

英國RADIODETECTION(雷迪)　PCM+管道電流測繪儀

型號：PCM+管道電流測繪儀

品牌：英國RADIODETECTION(雷迪)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國RADIODETECTION(雷迪)

英國雷迪公司成立于1970年，經過近四十年的努力，已經發展成為一個成功的跨國公司，總部設在英國的布里斯特（Bristol），并在全球主要市場設置分公司和銷售處。英國雷迪公司（Radiodetection Limited）及其聯合股分公司專業開發和生產地下管道和電纜的維護探測設...[查看更多]

瀏覽過此產品的用戶最終購買了

英國REDIODETECTION（雷迪）PCM+管道電流測繪儀由愛儀器儀表網代理，本產品是一旦管道被定位，技術人員*可以繪制沿管道的泄漏電流圖，顯示出信號電流大小和方向，從而迅速的確定防腐層破損的管道電流測繪儀?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?該款管道電流測繪儀一旦管道被定位，技術人員*可以繪制沿管道的泄漏電流圖，顯示出信號電流大小和方向，從而迅速的確定防腐層破損
?PCM+管道電流測繪儀在確定了管道的破損段之后，使用A字架，可以進一步將破損位置和深度確定在1米（3英尺）的范圍內
?對管道路由定位、測深
?對管道外防腐層破損狀況評估
?對管道外防腐層破損點定位
?對重要管道進行定期跟蹤檢測
?對新建設管道防腐層施工質量驗收
?對主管道上分支輸油管線進行查找
?對管道陰極保護效果評估
?快速定位并有效測量管道防腐層故障
?定位和測量管道腐蝕的電磁檢測設備逐漸的和GIS系統以及市場上現售的GPS系統結合，提供管道狀況、位置和時間的相對關系的*記錄，以進行后期的繪圖分析，這是PCM+的主要功能之一
?PCM+對管道進行預防性維護，延長管道壽命，并在早期發現侵蝕
?PCM+系統包括一個便攜式發射機及手持式接收機。發射機和CPS站點連接，可以向管道施加一個特殊的近直流信號。接收機可以在*大30公里（19英里）的范圍內識別這種特殊信號來定位管道的位置和深度
?一旦管道被定位，技術人員*可以繪制沿管道的泄漏電流圖，顯示出信號電流大小和方向，從而迅速的確定防腐層破損
?確定了管道的破損段之后，使用A字架，可以進一步將破損位置和深度確定在1米（3英尺）的范圍內
?PCM+具有自動信號衰減（ASA），先進電流方向（ACD），以及適應接地補償（AGC）的強大功能，甚至能夠?qū)εc其它金屬結構搭接，存在電干擾或管線密集區域內的管線進行準確、輕松地定位和測繪
?提供PCM電流（ACCA）和電壓梯度（ACVG）的同步測量，實時測量PCM電流（ACCA）和電壓梯度（ACVG）
?操作者不需完成“電流跨度”，不需手工計算，*可以確定通常需要直連才能測量的沿管道傳播的CP（陰極保護）電流
?PCM+在任何模式下的測繪信息，也同時儲存和顯示在接收機上，記錄的測繪信息可以使用藍牙傳輸?shù)絇C機或者可選的PDA（和GPS數據連接）上，以圖形格式顯示來進行快速分析
?PCM+及其配套設備是適合管道技術人員*新的準確、快捷和可靠的管道電流測繪工具

產品特點：
?PCM-Tx接收機
?標準的GIS軟件兼容
?獨特的性質改善了數據完整性
?自動信號衰減
?先進的電流方向功能
?自適應接地補償
?電力模式深度測量
?電流測繪
?3秒鐘之內ACCA繪圖
?整合GPS數據
?多達1000個數據記錄
?提供PDA和PC機的免費分析軟件
?*定位和PCM（管道電流測繪）于一體
?通過藍牙將測繪數據實時上載至PDA或PC機
?圖形測繪模式包括定位深度、定位電流和相位
?低功耗，全天候測量
?背光/聲音

標準配置：
?PCM-Tx發射機一臺
?PCM+接收機一臺,電源線二根,信號線一根
?中文說明書一份
?A字架（用于*定位）一個
?磁力儀一個
?儀器包一個

PCM+接收機：
?手持式接收機即使在復雜擁擠的區域，也可以用來定位管道，測量系統發射機施加的近直流信號的電流強度和方向，然后提供給操作者
?接收機能夠進行需要的運算，同時瞬時顯示結果
?提供給操作者一種通過和金屬管道相連來定位防腐層破損以及確定陰極保護系統管道故障點的先進方法

PCM-Tx發射機：
?PCM+系統特有大功率發射機，*長探測距離可達30公里（19英里），*少的管線接入點減少了評估一段管線的時間
?發射機有三種操作模式，可以確保對輸配管道系統進行有效的測繪
?PCM+的連接是非常簡單的，電流讀數和電源的發光二極管指示功能幫助操作者根據不同的管線，選擇*佳設定
?150瓦大功率
?范圍30公里（19英里）@4Hz電流

軟件：
?使用GML測繪軟件可以實時（通過PDA 或者PC機）進行繪圖分析
?為操作者提供更加快速的測繪信息，PCM+可以和PDA或者PC機進行無線傳輸，直接上載所有信息，也可以和GPS系統套合一起，通過雷迪GML測繪軟件將所有信息上載至數據庫
?每次測繪后數據庫都會更新，而且在PDA或者PC機可以立刻以數據庫或可選擇的圖形格式看到這種變化
?信息可以輸入到大多數可用的標準后期處理軟件中
?GML軟件和GPS信息結合，可以通過各種格式展示測繪數據，還支持進行新舊測繪的對比

A字架：
?附件A字架連接接收機可以進行防腐層破損和絕緣性故障的*定位
?PCM+接收機的顯示屏能夠顯示故障方向，使用的方向箭頭，使故障點更容易定位
?PCM+也顯示A字架腳針間的dB微電壓讀數，同時可以在不同的故障點之間進行對比，以確定*嚴重的故障
?這個數值可以便捷的儲存到PCM數據庫中，通過藍牙上載到PDA或者PC機中

動態范圍	140db
選擇性	120db/Hz
發射機工作范圍	30km(19miles)
深度探測精度	3米2.5%（10英尺） 10米（條件良好）±5%
電流精度	±2.5%
定位精度	深度的±2.5%
重量	3.3kg（7.2磅）
電池	2節D型（堿性或鎳鉻電池）
環境	IP54
認證	藍牙CE認證
