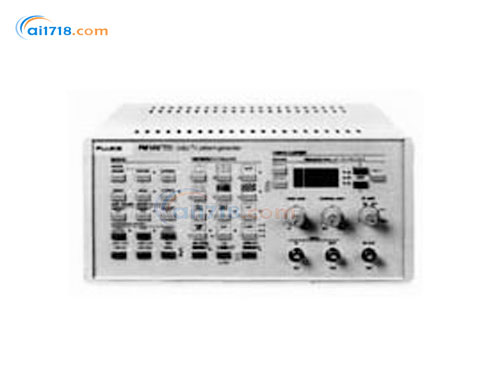

美國FLUKE(福祿克)　pm5410電視信號發生器

型號：pm5410電視信號發生器

品牌：美國FLUKE(福祿克)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國FLUKE(福祿克)

福祿克(Fluke)公司是世界電子測試工具生產、分銷和服務的領導者。福祿克公司于1948年成立，作為丹納赫集團的全資子公司，福祿克是一個跨國公司，總部設在美國華盛頓州的埃弗里德市，工廠分別設在美國、英國，荷蘭和中國。銷售和服務分公司遍布?xì)W洲、北美、南美、亞洲和澳大利亞。福祿...[查看更多]

瀏覽過此產品的用戶最終購買了

美國fluke pm5410電視信號發生器由愛儀器儀表網代理，本產品是高精度，數字化的信號發生器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

產品特點：

?PAL，NTSC，SECAM三種制式，多于100種的視頻測試模式

?幾何校正用高精度，數字化的視頻測試模式
?4:3, 16:9功能
?VCR特殊測試模式，100Hz改善分辨率電視（IDTV）測試模式
?單聲道（Mono），立體聲（Stereo），麗音（NICAM），多通道伴音（MTS），第二音頻節目（SAP）BTSC測試信號
?圖文電視，TOP/FLOF，VPT，法國圖文電視（Antiope）測試信號
?閉合字幕（Closed Caption）測試信號
?內部或外部調制方式，覆蓋32MHz到900MHz的射頻輸出
?RGB信號，色度/亮度（S-VHS/Hi-8）信號，彩色同步和消隱信號（CVBS）輸出
?IEEE-488可編程功能

視頻技術指標

視頻載波 (PM 5415、PM 5418、PM 5420)

頻率范圍：	32 至 900 MHz，無中斷，覆蓋了VHF、UHF、S- 和擴頻頻段
	鍵盤
微調：	電視頻段步長為± 250 kHz ； IF頻段(32 至 44.9 MHz)步長為± 100 kHz 。當連續按下步進鍵時，調諧速度將加快。
儲存：	a)10 個不同的 RF 頻率
	b) 同 a)，顯示為電視頻道號
顯示：	4 位數字顯示
	a) *位數字：存儲器、儲存和調用位置 0 到 9
	b) 數字 2-4 加上單獨的 LED，顯示頻率，分辨率為 250 kHz
	c) 利用鍵盤可選電視頻道號(e.g. C21 或 C70)

視頻載波 (PM 5415、PM 5418、PM 5420) RF 輸出：

輸出連接器：	前面板的BNC 連接器
阻抗：	75Ω
*大輸出電壓：	10 mV ± 2 mV
衰減：	60 dB，連續可調
群延遲預校正 (*PM 5420 型)：	對于電視制式 B、G、H、N 和 M

視頻載波 (PM 5415、PM 5418、PM 5420) 視頻調制：

調制：	AM
調制源：	內部/外部，可選
極性：	負 (SECAM L制式除外) /SECAM L制式為正極性

視頻載波 (PM 5415、PM 5418、PM 5420) 視頻輸入：

	BNC 連接器(前面板)
輸入電壓 (Vpp)：	1V
允許輸入的*大電壓：	± 5V
阻抗：	75Ω
極性：	白電平為正
耦合：	直流耦合 (箝位于同步信號)

視頻 (所有型號)

視頻輸出：	a) BNC 連接器
	b) SCART 連接器 (Euro-AV 連接器), 19針 (后)
阻抗：	75Ω
電壓 (Vpp)：	a) 1V ，固定
	b) 0 到 1.5V/75Ω連續可調
極性：	白電平為正
耦合：	直流耦合

視頻 (所有型號) 同步：

視頻 (所有型號) 觸發：

輸出：	BNC 連接器
觸發信號：	具有幅度差的行和場同步脈沖處的復合信號
電壓 (開路)：	行脈沖為2.6V，場脈沖為5.0V
阻抗：	6 kΩ
極性：	負

色度NTSC/PAL (所有型號)

色度標準：	NTSC M；
	PAL B, D, G, H, I；
	對于PM 5418 TDSI、PM 5420為PAL M、N，儀器包括可選的PM 9546G
選擇：	后面板指輪開關
副載波頻率：	3.579545 MHz ，NTSC M；
	4.433619 MHz ，NTSC M4.43；
	4.433619 MHz ，PAL B, D, G, H, I；
	3.575611 MHz ，PAL M；
	3.582056 MHz ，PAL N
容差：	30 ppm
	3 ppm，對 PM 5418 TDS(I) 和 PM 5420
脈沖群：	位置、循環數量和相位取決于所選的制式
幅值：	具有脈沖串的色度信號
	a) 固定 (*)
	b) 從0 到 150%連續可調
色度矢量誤差：	相位 3 3° ，幅值 = 5% ，相對于亮度幅值

色度 SECAM (PM 5418、PM 5420)

色度制式：	SECAM B, D, G, H, K, K1 和 L
選擇：	后面板指輪開關
色度副載波：	FOB = 4.250000 MHz
	FOR = 4.406250 MHz
容差：	30 ppm;
	3 ppm，對于PM 5418 TDS(I) 和 PM 5420
色度副載波調制類型：	調頻
傳輸?shù)纳刃畔ⅲ?	行-連續的 D'R 和 D'B
信號：	D'R = -1.9 (E'R - E'Y) 和
	D'B = -1.5 (E'B - E'Y)
幅值：	a) 固定，根據制式不同
	b) 從 0 到 150%連續可調
色度副載波頻偏：	取決于電視制式
視頻預加重：	根據電視制式，進行低頻預校正和高頻貝爾濾波
Bell 中心頻率：	4.286 MHz
容差：	20 kHz

色度 SECAM (PM 5418, PM 5420) 同步

識別：	根據行和幀的電視制式不同
幀識別	位于 7 到 15行；在*、3 和 5場等；在 320 到 328行；在第2、4 和 6場等。
行識別	根據電視制式(SECAM B、D、G、H、K、K1、L)，由后沿的脈沖（色度副載波參考信號）串識別
幅值：	根據電視制式進行行和幀識別，但亦可隨色度信息從0 到 150%可調
