美國MEGGER　PFL22M1500電纜故障定位系統

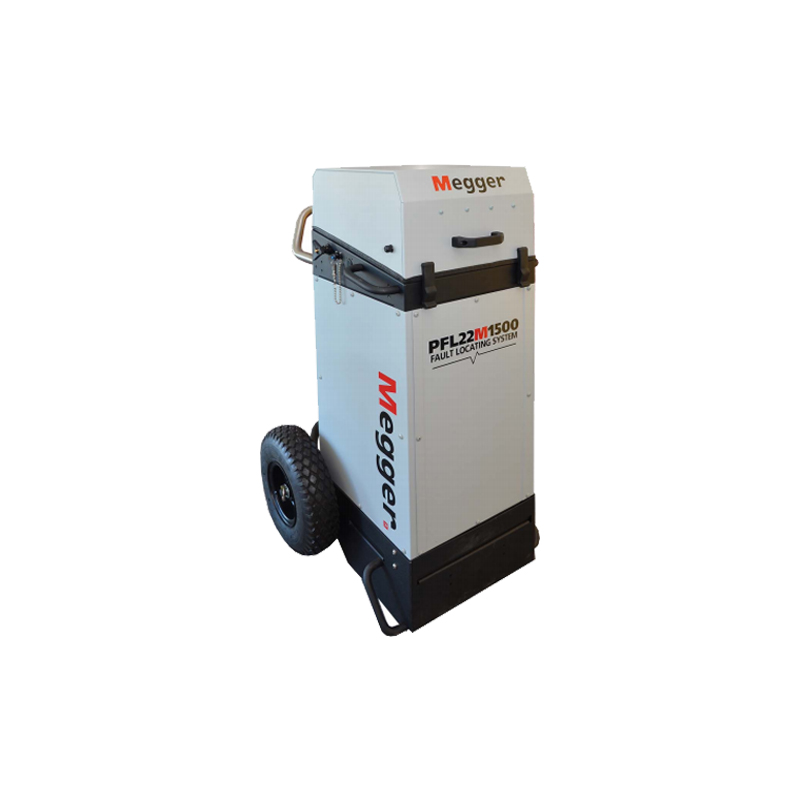

型號：PFL22M1500電纜故障定位系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Megger PFL22M1500電纜故障定位系統由愛儀器儀表網代理，本產品可以迅速識別、預定位及找出各種電力電纜的各類型故障，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

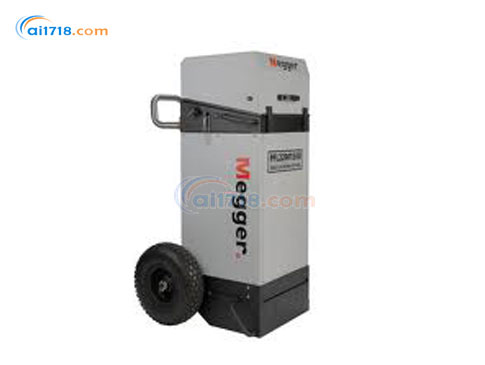

PFL22M1500電纜故障定位系統產品簡介

·PFL22M1500電纜故障定位系統提供了一個安全、高效和易于使用的解決方案，可以迅速識別、預定位及找出各種電力電纜的各類型故障

·PFL22M1500可提供的直流絕緣測試電壓高達20 kV、8或16 kV電弧弧反射、電弧反射加強、差弧反射及脈沖電流和脈沖回波模式的故障預定位

·PFL22M1500結合了新的TDR（MTDR100）。 MTDR100有大型彩色顯示屏，使用一個簡易的轉盤進行操作

·PFL22M1500提供各種新功能，為一系列的電纜故障測試提供了理想的解決方案

·PFL22M1500的內部開關也經過整體重新設計，依照人體工程學設計的新操作面板和創新的MTDR裝置

PFL22M1500電纜故障定位系統產品特點

·便攜、堅固耐用、被驗證有效地CFL及HV測試模塊
·0至20 kV直流測試
·0至8 kV及0至16 kV1500焦耳能量的浪涌
·符合人體工程學設計的控制面板
·大型10.4寸XGA集成的TDR
·可選的變頻器

PFL22M1500電纜故障定位系統產品應用

·高壓測試（耐壓/絕緣測試）
用來證實絕緣的完整性、在電纜故障狀態下，進行識別和確認?？勺兊碾妷狠敵?，可以用于5-10KV的護套測試。

·故障預定位
在鑒別故障類型之后,故障位置*能用下面的方法進行預定位：
在TDR模式中，用低壓脈沖法，弧反射法，脈沖電流法（ICE）等方法對故障進行預定位。MTDR100能自動選擇量程，自動顯示故障點距離和一些輔助功能幫助客戶找到故障點。
在弧反射模式中，故障點臨時建立了一個和地導通的橋，在這時，發出一個標準的低壓脈沖進行測量，這時在屏幕上顯示為一個短路故障。
多重弧反射模式，在燃弧期間，儀器提供高達1024條波形軌跡，使操作者找到*理想的燃弧軌跡。
在差分弧反射模式中，不需要理解和分析復雜的圖形，這個模式會自動保存一條比較清晰的圖形，只會顯示故障點的位置。這種模式*適合定位復雜電纜系統中的高阻故障。
脈沖電流或 ICE模式，使用線性耦合器用暫態分析模式去預定位故障。

·故障處理
故障處理用來穩定不穩定的閃弧或高阻故障。
·耐壓/燒穿
一個高電流加到有故障的被測電纜上，用來穩定故障狀態。這樣可以使能更快和更容易進行預定位和定位不穩定的故障。
·*定位故障
用聲磁定位的方法，來*定位故障點。會使用一個8/16kV,1500J的脈沖發生器來沖擊電纜和一個聲磁接收器（Megger MPP2000）來進行定位。

PFL22M1500訂購信息

項目	產品編號	項目	產品編號
20 千伏直流、8/16 千伏 @ 1550 焦耳浪涌	PFL22M1500-EN	使用說明書	AVTMPFL22
如上但包含 12 伏逆變器	PFL22M1500INV-EN	軟件	CAS-1
包含的附件		可選附件
15 米高壓屏蔽輸出電纜，含帶高壓夾具的 MC 終端	1001-123	高壓大力鉗	18944-2
供電 / 輸入電纜（1 個美國、英國、SHUKO、國際標準）	17032-4/5/12/13	PFL20M 運輸箱	2001-289
15 米（50 英尺）柔性接地電纜	19265-15	12 伏獨立電池套件	1001-690
聯鎖短路插頭	10226-1	聲學 / 電磁接收器	MPP2000
電纜袋	2001-813	獨立電纜卷盤組件	CBL100HV
		注：有關完整的電纜卷盤組件列表，請咨詢工廠

PFL22M1500電纜故障定位系統規格

測試
輸出:	0 - 20千伏(對地負的)
	0 - 10千伏、115mA瞬時
	0 - 20千伏、58mA瞬時
分辨率：	5mA
表頭：	模擬電流和電壓表
低電壓預定位(MTDR100)：
范圍：	:50米- 55公里
脈寬：	50、100、200、500 ns、1、2、5、10μs和自動
脈沖幅度：	25V 50Ω
采樣率:	100Mhz
Timbase Accuracy:	200 ppm
分辨率(Vp = 55%):	0.82 m
顯示：	26.4mm, XGA, 1024X768彩顯
光標：	雙光標獨立控制
增益：	60分貝，步進5分貝
輸入阻抗：	50歐姆
輸入：	1 X TDR/ARC,1 X 電流脈沖
端口：	1X打印機/USB存儲裝置
軟件：	CASI(電纜分析軟件)
高壓預定位：
ARC弧反射：	0—8和0-16KV，1500焦耳
多重ARC弧反射：	0—8和0-16KV，1500焦耳
多重ARC弧反射：	1024—16軌跡取決于量程
差分弧反射：	0—8和0-16KV，1500焦耳
電流脈沖：	0—8和0-16KV，1500焦耳
故障處理
耐壓/燃燒：	0-20KV 58MA
耐壓/燃燒：	0-10KV 115MA
*故障定位：
電流脈沖：	0-8和0-16KV，@1550焦耳
脈沖次序：	可調的 5-30S;單發射
高壓輸出電纜：
高壓電纜：	15米長，單相柔韌的帶屏蔽層的高壓電纜
輸入/電源：	輸入電纜
接地的：	15M，8平方軟的帶爪鉗
安全：
有高壓指示器（燈）	安全保險聯鎖回路
緊急停止	外接電源指示器（燈）
提供：
2個電源范圍：	108-132V和208-265V交流47-63HZ
變流器：	11.5-14V直流（可選的）
環境
工作溫度：	- 20°到+ 50:°C(- 4°到122°F)
貯藏溫度：	- 20°C到55°(- 4°,131°F)
海拔：	1600米（除在較高的海拔的電壓)
濕度:	5 ~ 95% RH非凝結性
IP等級:	IP64（頂部蓋子閉合后）
重量：	131KG
尺寸：	965Hx536Wx503Dmm
