美國MEGGER Teleflex SX時域反射儀由愛儀器儀表網代理，Teleflex SX是一款具有出色性能的成功產品，Teleflex SX將Teleflex VX的出色性能融入更小巧、便利的便攜式設計中?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

Teleflex SX時域反射儀簡介：

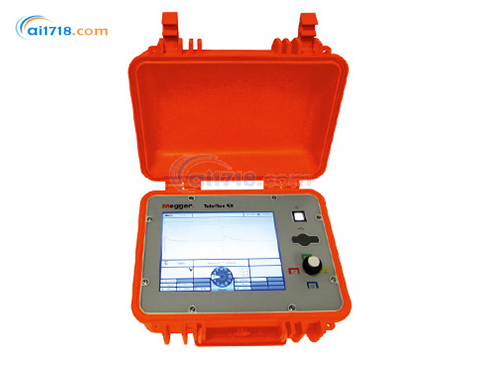

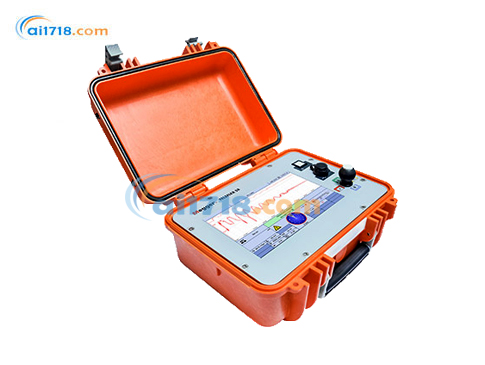

Teleflex® SX-1 是一款雙通道便攜式電纜雷達 / 時域反射儀（TDR），旨在為電纜設施中的故障提供快速、高效、*且安全的預定位服務。

該儀器通過單個撥盤和直觀易用、成熟可靠的餅圖用戶界面進行操作。其配備的大型高亮度彩色顯示屏支持觸屏功能，進一步提升了操作人員的使用舒適度，助力現場工作快速*開展。儀器搭載基于 Linux 的操作系統，可提供*高標準的穩定性與可靠性。

Teleflex® SX-1 由內置可充電電池供電，既可在純電池模式下運行，也可通過連接市電電源的智能充電器供電。

儀器采用堅固耐用、經現場驗證的外殼設計，適用于惡劣或具有挑戰性的環境。

ProRange 技術是一種與距離相關的指數衰減補償模式。該技術可抵消由電纜濾波特性引起的指數衰減，因此能在不扭曲近場信號的前提下，大幅優化遠場反射信號的顯示效果。對于存在多個接頭的電纜、超長電纜以及高衰減電纜而言，這是一項*實用價值的功能。
支持獨立運行，或與沖擊波發生器（雷擊發生器）配合運行
配備單個撥盤與餅圖界面，支持 “無需用戶干預” 的自動模式
采用 ARM® 多脈沖技術，每次電弧反射測量可獲取 15 條故障軌跡
ProRange 與距離相關的指數衰減補償技術，顯著優化遠場反射信號成像效果
支持所有現有高壓故障預定位方法
自動量程電纜端點識別功能
故障位置自動定位光標

堅固耐用、適合戶外現場使用的外殼

將 Teleflex® SX-1 與沖擊波發生器（雷擊發生器）及隔離裝置配合使用，可實現所有高壓故障預定位方法。該儀器兼容所有故障定位設備，且其 ΔU 觸發技術始終能提供*佳時序觸發。
ARM® 多脈沖技術可在每次電弧反射測量中捕捉 15 條故障軌跡，操作人員可從中選擇*優軌跡。這一功能在處理潮濕故障、紙絕緣鉛包電纜（PILC）以及超長電纜時尤為實用。

Teleflex® SX-1 可搭配獨立軟件包 “Reporting Edition”（報告版）使用。該版本軟件支持導入、分析已存儲的時域反射儀軌跡數據，并可打印檢測報告。

Teleflex SX反射儀特點：
?ARMslide 技術，每次 ARM 捕捉 15 個蹤跡
?ProRange，對遠距離細節進行*顯示
?支持所有現有的預定位技術
?自動調整和顯示電纜頭及故障

?可與所有故障定位系統兼容

Teleflex® SX-1 支持的故障定位技術
所有電弧反射法
ARM® 多脈沖技術、ARM® 燃弧法（帶電燃弧反射法）
ICE（沖擊電流去耦）與回路通斷法
DECAY（電壓去耦）
相位比較法與差值測量法
對稱與非對稱測量法
間歇性故障定位（IFL）模式
局部放電定位

核心優勢與功能概覽
10.1 英寸大尺寸彩色觸摸屏，陽光下可視
操作簡便：配備直觀簡潔的餅圖用戶界面
智能自動測量模式：無需用戶干預，同時支持按需啟用完整專家控制功能
ARM® 多脈沖技術：每次電弧反射測量可捕捉 15 條高壓故障軌跡
ProRange 技術：與距離相關的指數衰減補償（超過 + 22dB），優化遠場阻抗變化測量效果
優化支持所有電弧反射法：配備 ΔU 觸發或低 - 高沿觸發
雙相信號時域反射儀模式，*多可同時顯示 6 條軌跡，非常適合相位比較
自動電纜端點識別與故障位置標記
兼容所有故障定位系統（雷擊發生器）
鋰離子電池供電
高質量測量：數據速率超過 400MHz
無需專用內部輸出阻抗補償：得益于精密先進的信號路徑設計
自動存儲所有測量數據，大容量內存可存儲超過 10 萬次雷達測量數據
USB 接口：支持數據導入 / 導出，可通過 Reporting Edition 軟件包打印檢測報告
提供多種語言版本

可選配件
隔離濾波器 TF-VX（適用于*高 600V 帶電電路操作，符合 CAT IV 安全等級）
局部放電定位功能

Teleflex SX-1訂購信息

產品	訂單編號
Teleflex SX-1-VS 銷售套裝	1012747
Teleflex SX-1 校準證書	90029860
隔離濾波器 TF-VX	1010520

Teleflex SX反射儀技術參數
顯示	工業級TFT彩色顯示器
LCD尺寸	10.1”
縱橫比	16:10
分辨率	1280x800
背光	LED
亮度	1000 cd/m2, 防眩光電容觸摸屏
測試范圍	20 m….160 km@V/2=80 m/μs
脈沖寬度	20 ns……10 μs
脈沖幅值	10…………50V
分辨率	0.1 m@V/2=80 m/μs
精度	0.1%
時基精度	100 ppm
采樣率	真400 MHz
動態范圍	96 dB,可調節的尾部自動糾偏(根據距離，自動調整抗衰減比例)
半波速	10…149.9m/μs (或 ft/μs 或nvp)
輸出阻抗	50 Ω 10 Q……500 Q,可調
ARM°觸發r	△U 觸發技術，自動調節
防護電壓	<400V, 推薦使用裝置
存儲	4 GE
接口	USB,BNC,CAN
防護等級	合蓋IP 65,IP 54打開
電池	12 V可充電鋰電池過載保護過放保護充電器110………………240V,50/60 Hz 10……17VDC,3.8 A 滿電操作6小時，4小時充滿
尺寸	362x195x305 mm (14.2 in.x 7.6 in.x 12 in.)
重量	7.8 kg
操作溫度	-10 ℃…+50 ℃(14°F………+122 °F)
存儲溫度	-20 ℃…+60 ℃(-4F………+140 °F)
