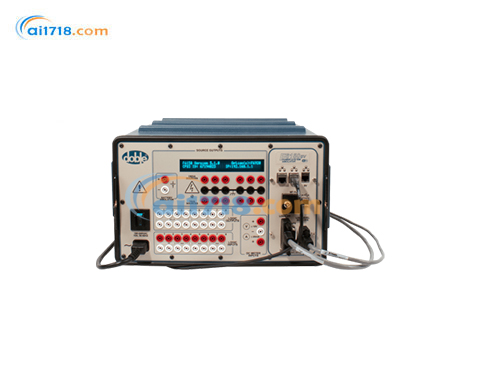

美國DOBLE(道波)　F6150sv保護繼電器測試儀

型號：F6150sv保護繼電器測試儀

品牌：美國DOBLE(道波)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國DOBLE(道波)

道波環美電力科技（北京）有限公司 (DOBLE)，向全球發電和輸變電行業和電力用戶提供檢測分析儀器和相關的檢測服務。同時, 道波是世界電力資產管理，電力系統診斷，測試和專業技術培訓的領導者。道波在確保電力系統和電力設備安全運行方面擁有國際公認的領導地位，由于道波本身并不生產或者...[查看更多]

瀏覽過此產品的用戶最終購買了

美國DOBLE道波 F6150sv保護繼電器測試儀由愛儀器儀表網代理，本產品是用于測試基于IEC 61850的保護設備和方案的通用解決方案?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

F6150sv保護繼電器測試儀產品簡介：
?F6150sv保護繼電器測試儀執行簡單到復雜的測試
?F6150sv保護繼電器測試儀具有市場上所有測試儀中高的輸出電流–全部都在一個盒子中
?F6150sv保護繼電器測試儀滿足您所有的測試和預算需求，提供不同的配置
?F6150sv保護繼電器測試儀使用采樣值和GOOSE消息在過程總線級別和站總線級別測試基于IEC 61850的系統

F6150sv保護繼電器測試儀產品特點：
?具備Wi-Fi功能（可選）
?模擬（發布）并訂閱涉及多個IED的IEC 61850 GOOSE消息（需要F6860 GSE Configurator選項）
?對高負荷（機電），固態和基于微處理器的繼電器執行標準的繼電器校準和驗證測試
?以*大額定電流提供具有電阻，電感和電容負載的全VA功率。F6005增強額定值選件提供以下范圍：（6 x 35、3 x 70、1 x 210 A）。
?執行狀態仿真和瞬態測試
?測試0.2級計量CT和傳感器
?通過GPS時間同步對基于通信的方案進行端到端測試
?*多可配置12個*模擬信號源（六個電壓，六個電流），用于復雜繼電器方案的基準測試和概念驗證測試
?從許多具有各種功率水平和復雜性的儀器模型中進行選擇。根據您的測試和預算要求選擇*佳解決方案。
?我們的繼電保護測試設備的堅固結構和經過驗證的*新設計為實驗室提供了準確性，同時又不影響現場性能
?方便的前面板顯示屏可顯示測試期間的有效電壓/電流幅度和相位值

F6150sv產品規格

功能	描述
IEC 61850 模擬	通過一個光纖端口和一個銅纜（RJ45）端口模擬三路 IEC 61850 9-2LE 采樣值數據流（需 F6870 采樣值選件）
GOOSE 報文處理	模擬（發布）和訂閱涉及多個 IED 的 IEC 61850 GOOSE 報文（需 F6860 GSE 配置器選件）
繼電器測試	對高負載（機電式）、固態和微機型繼電器進行標準校準和驗證測試
負載能力	在額定*大電流下提供全視在功率（VA），支持阻性、感性和容性負載。F6005 增強額定選件提供以下范圍：（6×35 A, 3×70 A, 1×210 A）
狀態模擬與暫態測試	執行狀態模擬和暫態測試
互感器測試	測試 0.2 級計量 CT 和變送器
端到端通信測試	結合 GPS 時間同步，對基于通信的方案進行端到端測試
多源配置	多 12 路模擬源（6 電壓、6 電流），適用于復雜繼電保護方案的臺架測試和概念驗證測試
	F6150sv參數文檔

型號對比

型號	F6150sv	F6150sv-SGD	F6150sv-IEC
描述	旗艦型號	電網配電型號	IEC 專用型號
應用	測試基于 IEC 61850 的保護裝置及方案	測試基于 IEC 61850 的保護裝置及方案；使用低電平源測試 IntelliRupter® PulseCloser® 故障斷路器及其他設備	測試基于 IEC 61850 的保護裝置及方案；測試數字三相系統
技術亮點	- 多 12 路模擬源隨時可用 - 6 個 AC/DC 放大器：3×150 VA 電壓，3×150/225 VA 電流 - AC 電壓：(1×600 V), (3×300 V), (6×150 V) - AC 電流：(1×120 A), (2×60 A), (4×30 A) - 每個 150 VA 電壓 / 電流放大器可拆分為 2×75 VA 源，總計 12 路	- *多 12 路低級模擬源隨時可用 - 6 個 AC/DC 放大器：3×150 VA 電壓，3×150/225 VA 電流 - AC 電壓：(1×600 V), (2×300 V), (4×150 V) - AC 電流：(1×180 A), (3×60 A), (6×30 A) - 每個 150 VA 電壓 / 電流放大器可拆分為 2×75 VA 源，總計 8 路	- 多 8 路模擬源隨時可用 - 4 個 AC/DC 放大器：2×150 VA 電壓，2×175/262.5 VA 電流 - AC 電壓：(1×600 V), (3×300 V), (6×150 V) - AC 電流：(1×210 A), (3×70 A), (6×35 A) - 每個 175/262.5 VA 電流放大器可拆分為 2×87.5/131.25 VA 源，總計 6 路
技術細節	- 每個 175/262.5 VA 電流源可組合為 1×525/787.5 VA 源或 1×175/262.5 VA + 1×350/525 VA 源	- 每個 175/262.5 VA 電流源可組合為 1×350/525 VA 源	- AC 電流：(1×140 A), (2×70 A), (4×35 A)
