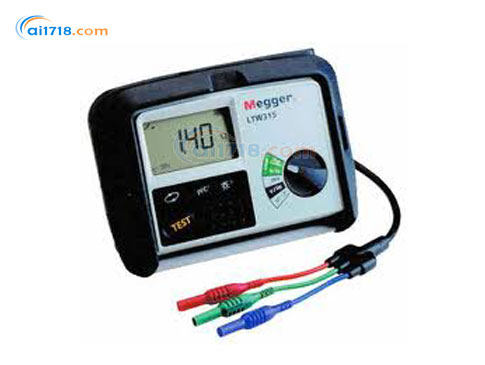

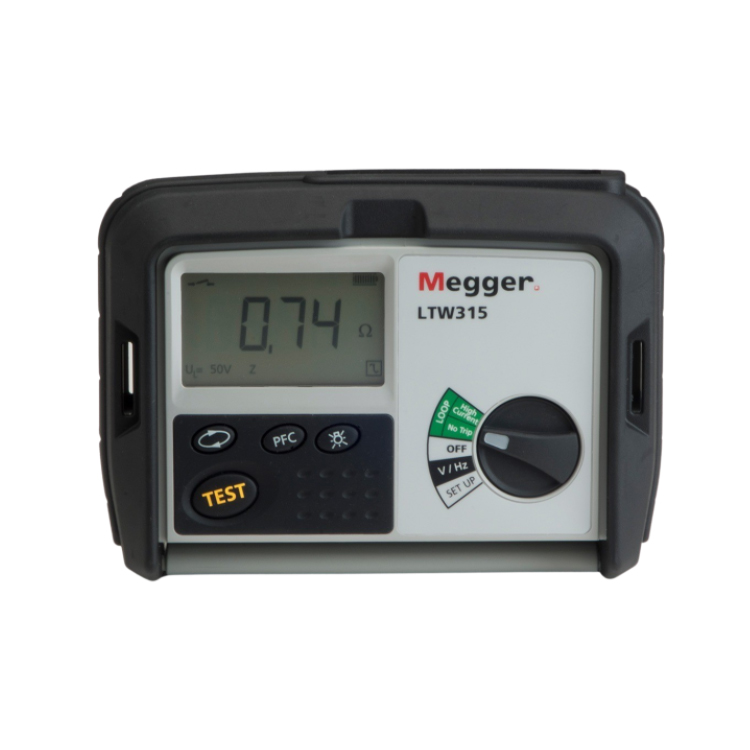

美國Megger LTW300/LTW315/LTW325/LTW335兩線回路阻抗測試儀由愛儀器儀表網代理，可以驗證帶電電路的回路阻抗，即無需斷開電氣供應。新的LTW300系列儀器提供了一種雙線回路測試解決方案，不會觸發30mA剩余電流動作保護器，并可在廣泛的電壓范圍內使用現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

LTW300/LTW315/LTW325/LTW335兩線回路阻抗測試儀產品簡介

·Megger新型2線接地回路測試儀，確認帶電電力電路的回路阻抗--亦即不需要斷開電力電路的電源供應。

·新的LTW300 系列儀器提供2線回路測試的解決方案--不會讓30mA RCD(殘余電流裝置)跳閘，且可使用于寬范圍電壓的操作。

·新的LTW300提供系列的功能使接地回路測試更安全及更簡易。

·LTW300系列有下列型號：

  LTW315 - 2 線回路阻抗測量

  LTW325 - 2 線 + maxZ + (R1+R2)

  LTW335 - 2 線 + maxZ + (R1+R2) +下載功能

LTW300/LTW315/LTW325/LTW335兩線回路阻抗測試儀產品特點

LTW300/LTW315/LTW325/LTW335兩線回路阻抗測試儀產品說明

·2線測試

  回路測試只需要2根線*能進行測試。并能完成如下測試：

  相對地

  相到中線

  相對相

  測試很簡單，因?yàn)椴恍璧?根線的連接，這樣在測試的時候*不會因?yàn)椴恢罍y(cè)試哪部分的電路而導致接線錯誤，測試結果的分辨率為0.01或者6或者8。

·不跳閘回路測試

  本LTW300系列能使用不跳閘回路測試對≥ 30 mA的RCD斷路器進行不跳閘測試。本儀器也能對帶有RCD保護裝置的3相電路進行測試。所有的測試模式使用單相和三相系統。

  回路測試大約需要10秒時間*能完成，如果儀器探測到有干擾，測試可能需要再加10秒時間，但是有可能這個測試結果是不正確的。

·噪聲檢測(僅運用于不跳閘測試)

  本LTW系列儀器采用先進的干擾探測電路，在進行回路測試的時候，不斷的監測輸入信號，以確保沒有來自現場的干擾影響測試結果的精度。

·提供了兩種測試模式：

  a) 10秒測試：

  始終執行一個10秒測試，如果檢測到有干擾，在測試結束后有*告顯示。

  b)自動延長測試

  如果檢測有干擾，自動再延遲10秒測試時間，以提高測試的*度。

·自動啟動

  自動啟動功能，使一旦測試導線連接*開始進行回路測試，不需要再按測試按鈕，這樣測試*更安全。

·工作電壓

  該儀器運用范圍廣泛的電氣電壓(見表)從50Vac電至300 Vac單相電源和高達440Vac電壓在3相設備。這些措施包括中心抽頭110伏交流電路，與55V相對地。

  LTW315是限制在100v- 280v之間

·高分辨率測試

  LTW425提供高電流高分辨率回路測試到小數點后三位。這是理想的確立正確Ze在一個輸入電源，特別是對機動設備裝置。測試結果這也可以用來高功率因數校正計算結果。

  PFC顯示

  所有儀器可以計算高達20KA。

  LTW425可以計算高達40KA, 分辨率達到0.001Ω。

  計算使用回路測量阻抗和測量線路電壓，來計算PFC值。

·校準證書

  所有LTW300系列儀器，配備有Megger的校準證書。

儀器應用

·放射式電路

·測量帶電電路的阻抗時，不能使用連續性試驗儀，必須要使用「接地(回路)阻抗測試」

·接地(回路)測試器，將會測量電路的回路阻抗。

·裝有RCD漏電斷路器保護的單相或三相電源

·如墻裝插座或配電板等的放射式電路，現在能夠輕松地使用2線射式電路進行測試

·未使RCD保護的電路

·可以安全地測試超過300 V相-對-地或440 V相-對-相的單相或三相電源

·放射式電路

·放射電路系指「電路不會回返至原來起點的電路」，現在可以使用2線測試器輕松地測試(如同環型電路一樣)-甚至是只有單相或是中性接點的電路而已

·110 V裝置(安裝)

·110 V a.c.系統(包含110 V中間抽頭至接地，相-對-地為55 V)，能夠在110 V的二次繞阻上測試，或中間抽頭對-地55 V上測試

·汽車配電系統

·典型上是由引擎驅動輔助發電機，而由230 V、415 V及110V(中間抽頭)所組成的電力配電系統。汽車上所供應的電源，將視引擎的轉速與電壓規格而有所不同，可能會超過標準的公共供電電壓

LTW300系列訂購信息

LTW300/LTW315/LTW325/LTW335兩線回路阻抗測試儀規格

通用規格

僅標注公差或限值的數值為保證數據；未標注公差的數值僅作參考。

精度

所有精度說明基于以下條件：

• 環境溫度：23℃ ± 2℃
• 標稱電源電壓：230 V 交流電 ± 1%

電壓測量

• （僅交流）測量范圍：50 V - 440 V
• 精度：±2% ±1 V

頻率測量

• 量程：25 Hz - 99.99 Hz
• 精度：±0.1 Hz

注：若施加電壓超過 440 V，儀器會顯示*告；若施加電壓超過 600 V 有效值，儀器將受損。

回路測試

精度

• 在 230 V 交流電下：±5% ±0.03 Ω
• 在 100 V 交流電和 300 V 交流電下（LTW325、LTW335）：±10% ±0.03 Ω
• 在 100 V 交流電和 280 V 交流電下（LTW315）：±10% ±0.03 Ω
• （LTW425）：±10% ±0.02 Ω
• 在 50 V 交流電下（LTW325、LTW335）：±15% ±0.03 Ω
• 在 50 V 交流電下（LTW425）：±15% ±0.03 Ω

非脫扣回路測試與大電流回路測試

• 電源電壓：
  • LTW315：100 V - 280 V（頻率 49 Hz - 50.1 Hz）
  • LTW325、335、425：50 V - 440 V（頻率 49 Hz - 50.1 Hz）
• 顯示量程：0.01 Ω - 2000 Ω
• 精度：±5% ±0.03 Ω
• 標稱測試電流：
  • 非脫扣回路測試：在標稱 230 V 交流電下為 15 mA
  • 大電流回路測試：在標稱 230 V 交流電下為 4 A
• 符合 EN61557 標準的工作量程：0.30 Ω - 1000 Ω

高分辨率回路測試（僅 LTW425）

• 電源電壓：50 V - 440 V（頻率 50 Hz）
• 顯示量程：0.001 Ω - 2000 Ω
• 精度：±5% ±0.01 Ω
• 標稱測試電流：在標稱 230 V 電源下為 4 A
• 符合 EN61557 標準的工作量程：0.30 Ω - 1000 Ω

預期故障電流（PFC）

• 計算公式：預期故障電流 = 測得的電源電壓 / 回路電阻
• *大量程：
  • 非脫扣模式：20 kA
  • 大電流模式：20 kA
  • 高分辨率模式：40 kA
• 精度由回路測試精度和電壓測量精度決定。

環境要求

溫度與濕度

• 工作溫度范圍：-10℃ - +50℃
• 工作濕度：在*高 40℃環境下，相對濕度≤90%（無冷凝）
• 存儲溫度范圍：-25℃ - +70℃
• *高工作海拔：2000 米（在此海拔下完全符合安全規格）
• 防塵防水等級：IP54

安全標準

IEC61010

• 設計符合 IEC61010-1 標準
• 適用于對地電壓 300 V、相間電壓 440 V 的 CAT IV 等級電源
• 配備 600 V 有效值交流保險絲保護

EN61557

符合 EN61557 標準（《低壓系統電氣安全（交流*高 1000 V、直流*高 1500 V）—— 保護措施測試、測量或監測設備》）的以下部分：

• 第 1 部分：通用要求
• 第 3 部分：回路電阻

電磁兼容性（E.M.C）

符合 IEC61326-1 標準。

電源供應

• 電池：8 節 1.5 V IEC LR6 型號（AA 堿性電池）
• 充電電池：8 節 1.2 V 鎳鎘（NiCd）或鎳氫（NiMH）電池
• 電池壽命：可連續進行 2000 次測試

機械規格

• 重量：1000 g ±10%（不含測試線）
• 尺寸：203 × 148 × 78 mm（長 × 寬 × 高）
