美國Megger ICMflex局部放電檢測儀、局部放電故障定位器和損耗因數測量系統由愛儀器儀表網代理，ICMflex 適用于對中高壓變電站電力設備進行快速、非侵入式巡檢的理想工具是一款多功能儀器，適用于配電級電纜測試、旋轉電機測試，以及其他涉及局部放電檢測、損耗因數測量和局部放電故障定位的現場作業。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

ICMflex局部放電檢測儀產品描述
ICMflex 是一款多功能儀器，適用于配電級電纜測試、旋轉電機測試，以及其他涉及局部放電檢測、損耗因數（tanδ，介損角正切值）測量和局部放電故障定位的現場作業。該儀器的設計旨在簡化測試流程，可讓您通過一臺設備完成多種不同的測量任務。ICMflex 可與任何固定或便攜式高壓電源搭配使用，例如變壓器、高壓試驗裝置、諧振測試系統、電動發電機組和超低頻（VLF）系統。

ICMflex局部放電檢測儀主要應用場景
包括測試旋轉電機（以及定子繞組和單根繞組）和中高壓電纜。該系統主要用于現場測試，也可在實驗室和車間中用于工廠驗收測試。因此，ICMflex 是以下場景的理想選擇：
負責測試電機、發電機及配件的服務團隊
負責測試高壓電纜、終端和接頭的服務團隊
電纜和發電機的生產工廠及制造商
維護和維修車間
高壓實驗室
行業研發部門（例如，用于大學項目的特殊設計場景）

ICMflex局部放電檢測儀核心優勢
簡化高難度測量任務
一臺儀器可同時執行三種不同類型的測量：局部放電（PD）檢測、損耗因數測量和局部放電故障定位
縮短測試和操作時間
高操作安全性
超高靈敏度和精度

ICMflex局部放電檢測儀產品優勢
整個采集硬件置于高壓電位端，且位于局部放電信號產生的位置，因此無需信號電纜
一臺儀器適用于不同高壓設備和不同測量任務
其工作原理可縮短測試和操作時間，并提高操作人員安全性
setup 流程簡單易用，可快速進入工作狀態

ICMflex局部放電檢測儀主要特性
模塊化設計，可根據客戶特定需求，組合局部放電檢測、局部放電故障定位和介損角正切值（tan delta）測量功能
通過 ICMflex 軟件，可借助藍牙或光纖電纜實現遠程控制
有效的噪聲抑制方法
適用于多種不同電壓等級
一體化軟件面板，可全面概覽所有相關測量數據
軟件支持的分步操作指南

可選特性
符合 IEC 60270 標準的局部放電測量
介損角正切值（tan delta）和功率因數測量
電力電纜局部放電故障定位
用于降噪的光纖選通輸入

附件
根據測試目的和環境不同，使用 ICMflex 進行測量時可能需要搭配附件。推薦以下附件：
高壓 T 型濾波器：用于減少來自高壓電源的高頻干擾信號
高頻電流互感器
選通信號發射器 GST1
經德國*認證機構（DAkkS）認證的校準脈沖發生器
預裝 ICMflex 軟件的遠程控制計算機系統
堅固的運輸箱
有關附件的更多詳細信息及訂購信息，請參考我們的附件目錄。

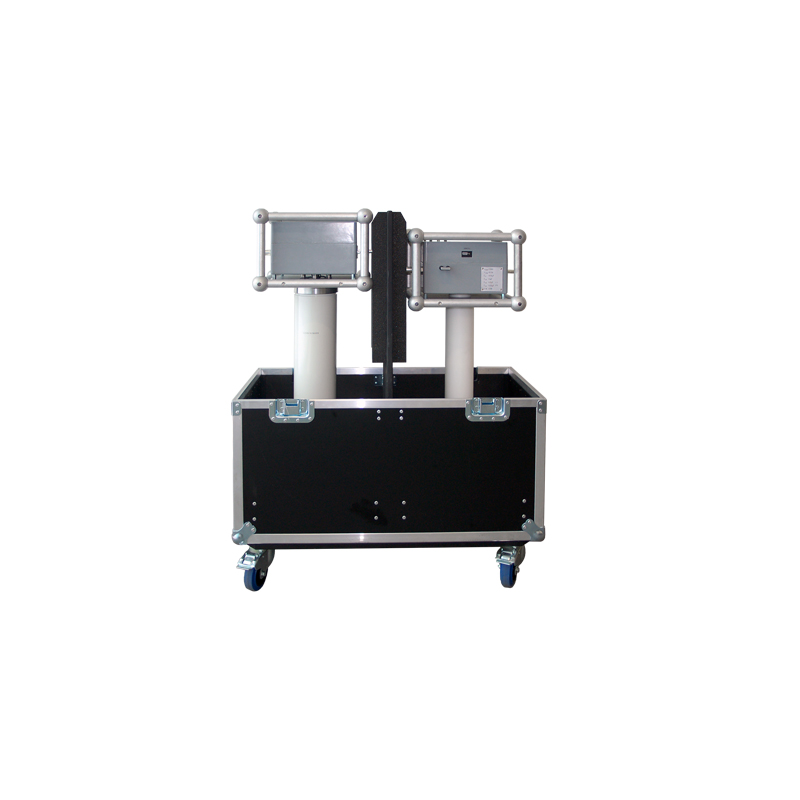

（圖示說明：帶 T 型濾波器的 ICMflex 置于運輸箱中）

一體化軟件面板
三種主要顯示模式
PD 模式：局部放電測量的*顯示模式，可顯示記錄的相位分辨局部放電圖譜，同時全面概覽所有測量信號。
LOC 模式：用于電纜局部放電故障定位的顯示模式，可顯示當前測量的時域信號，定位結果顯示在左上角。
REC 模式：通常用于標準化工廠驗收測試和現場測試流程，可全面概覽所需電壓等級下的完整測量值集合。

可測量 / 顯示的參數
電壓測量相關：功率因數、介損角正切值（tan delta）、電容、電壓、頻率
局部放電相關：局部放電波形圖、相位分辨局部放電圖譜
電纜故障定位相關：時域反射法（Time Domain Reflectometry）

ICMflex訂購信息

主要產品及部件

產品描述	產品型號
ICMflex 基礎測量系統，含一個電池組（BAT2A）、一個充電器和控制軟件	PX10600
ICMflex 電纜套件	PX17041
光纖通信電纜	PX17000

可選功能及對應型號

可選功能	產品型號
局部放電測量	PX10601
介損角正切值（tan delta）測量	PX10602
電纜局部放電故障定位	PX10603
適用于 30 kV 均方根電壓的分流電容器	PX20208
適用于 50 kV 均方根電壓的分流電容器	PX10609
適用于 100 kV 均方根電壓的分流電容器	PX10612
適用于 150 kV 均方根電壓的分流電容器	PX10616
光纖電纜噪聲選通（含選通信號發射器 GST1 和光纖電纜）	PX12078 和 PX20316

附件及對應型號

附件名稱	產品型號
選通信號發射器 GST1	PX12078
GST1 專用光纖電纜	PX20316
BAT2A 備用電池	PX10604
備用充電器	PX16046
適用于 30 kV 級 ICMflex 的運輸箱	PX18113
適用于 50 kV 級 ICMflex 的運輸箱	PX18112
適用于 100 kV 級 ICMflex 的運輸箱	PX18109
遠程控制計算機系統	PX90000

ICMflex局部放電檢測儀規格

技術參數	詳細說明
電源供應	電池供電（續航時間長達 6 小時）
功率需求	約 20 VA
操作方式	通過 ICMflex 軟件遠程控制
局部放電輸入阻抗	1 kΩ	50 pF（并聯）
局部放電輸入靈敏度	＜150 μV，相當于 0.2 pC（無測試對象時）
局部放電下限截止頻率（-6 dB）	40、80 或 100 kHz（軟件控制）
局部放電上限截止頻率（-6 dB）	250、600 或 800 kHz（軟件控制）
局部放電 A/D 轉換器	8 位（±7 位）
電壓測量 A/D 轉換器	16 位，100 k 采樣點
顯示的電壓值	均方根電壓（U RMS）、峰值 /√2（?/√2）、波峰因數
同步方式	基于參考電壓的外部同步
同步范圍	20 Hz–510 Hz（正常模式）；0.1 Hz、0.05 Hz、0.02 Hz（超低頻模式）
工作溫度	0–55 °C（無冷凝）
接口	藍牙（921 kBit/s）；光纖串行鏈路（921 kBit/s）

電纜故障定位專項規格

技術參數	詳細說明
A/D 轉換器	8 位
采樣率	100 MSamples（百萬采樣點 / 秒）
測試電纜長度	小 10 m；理論大 25000 m（注：當采樣率為 320 μs、波速 v c = 160 m/μs 時，長度超過 3000 m 的電纜無法定位，因脈沖衰減）
定位精度	1 m + 電纜長度的 0.1%
