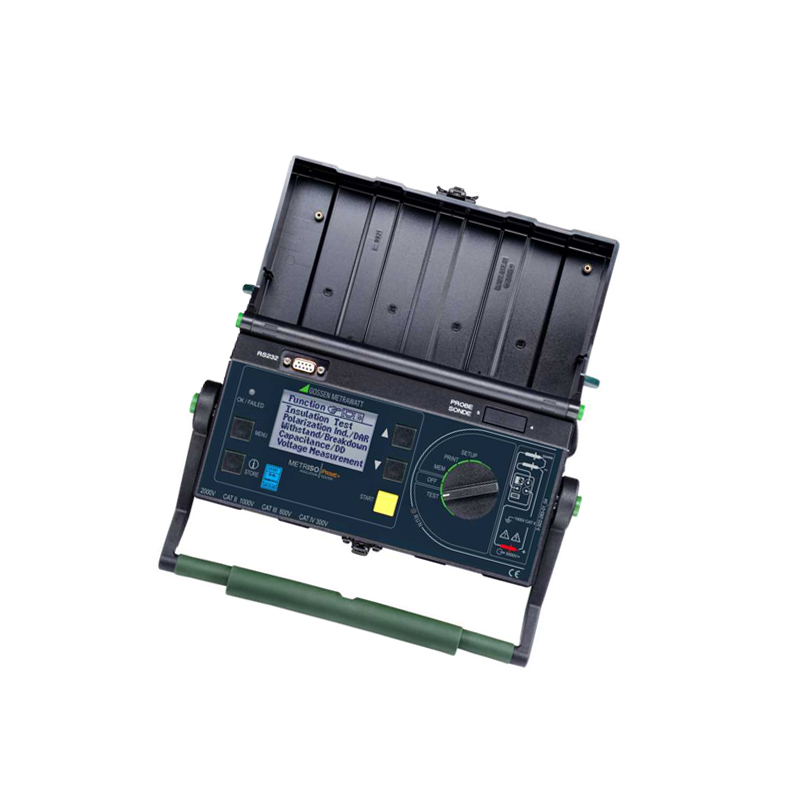

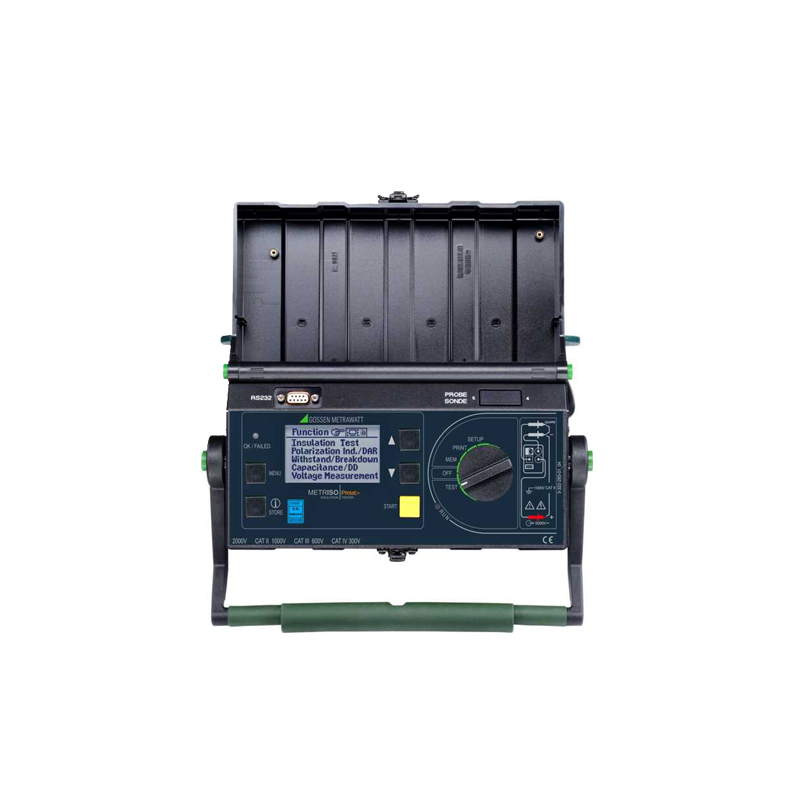

德國GMC-Instruments　METRISO PRIME+絕緣電阻測試儀

型號：METRISO PRIME+絕緣電阻測試儀

品牌：德國GMC-Instruments

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國GMC-Instruments

GMC-Instruments，早期由德國Gossen(1919年)，德國Metrawatt(1906年)，瑞士Camillerbauer(1944年)三家公司合并而成，被業界稱為德國‘GMC’。隨著業務拓展，2007年并收購美國Dranetz電力士(1962年)，是GMC-I，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國GMC METRISO PRIME+絕緣電阻測試儀由愛儀器儀表網代理，本產品測試電壓高達5000V DC，電壓測量到1000V，檢測被測裝置的剩余電壓，*高可達到1000V。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

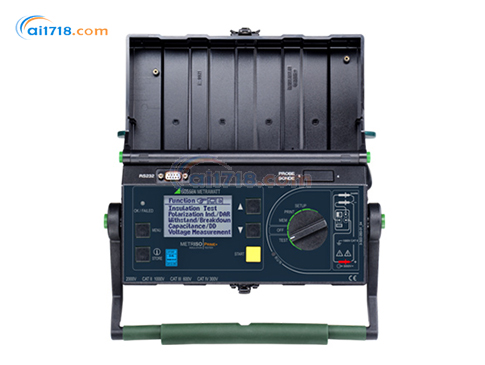

METRISO PRIME+數字式高壓絕緣測試儀簡介：
?數字式高壓絕緣測試儀，測試電壓高達5000V DC，電壓測量到1000V
?檢測被測裝置的剩余電壓，*高可達到1000V
?為容性被測裝置放電
容性被測裝置如電纜和線圈，可能由于測試電壓使之充電，利用測量儀可以為其放電，品目可顯示電壓值下降過程
測量遵循EN61557，DIN VDE 0413
測試電壓為100,250,500或者1000V，額定電流為1Ma

?高絕緣性能測量電纜
出于安全考慮，高絕緣性能測量電纜與測試儀采樣固定連接，以避免無意中斷電纜連接而形成的風險

?測量極化指數(PI)
電氣機器通常要進行極化指數測試，這個測試過程*是絕緣電阻測試的擴展。 METRISO PRIME+提供的直流測量，電壓在絕緣測試中可以持續十分鐘。測試一分鐘后記錄測量結果，十分鐘后再記錄一個測量結果。如果十分鐘時的測量值大于一分鐘時的測量值，說明絕緣良好。兩次測量值之比即為極化指數。在絕緣測試過程中，由于測量電壓持續時間長可充電材料內部載流子排成直線，導*化現象。極化指數表示帶電的絕緣材料內部載流子是否還可移動，即是否還可被極化亦即極化指數表明絕緣性能狀態。

產品特性
測試電壓*高可達 5000 伏（V）
該儀器適用于電氣系統、機械設備（如電機）、變壓器、電纜及電氣設備（如機車、有軌電車、遠洋船舶所用設備）的非破壞性絕緣電阻測量，可選擇*高 5 千伏（kV）的測試電壓。
電壓測量范圍可達 1000 伏（V）
利用電壓測量功能，可在*高 1 千伏（kV）的系統中，測試被測設備是否無電壓。
被測容性設備放電
電纜、線圈等被測容性設備可能會被測試電壓充電，本儀器可對其進行放電，放電過程中電壓下降值可在顯示屏上觀察到。
符合 EN 61557 第 1 部分和第 2 部分（VDE 0413）標準的測量
當測試電壓為 100 伏（V）、250 伏（V）、500 伏（V）或 1000 伏（V）時，額定電流為 1 毫安（mA）。
高絕緣測量電纜
出于安全考慮及技術測量要求，高絕緣測量電纜采用固定連接方式。這樣可避免因電纜意外斷開（如被測容性設備充電時）帶來的危險。
極化指數（Polarization Index）
電氣設備建議進行極化指數測試，該測試是對絕緣電阻的擴展測試。使用 METRISO PRIME + 施加直流測量電壓于絕緣層，持續 10 分鐘，分別在 1 分鐘和 10 分鐘后記錄測量值。若絕緣性能良好，10 分鐘后的測量值會大于 1 分鐘后的測量值，兩者的比值即為極化指數。
長時間施加測量電壓會使絕緣層內的帶電物質定向排列，產生極化現象。極化指數可反映絕緣層內帶電物質是否仍可移動（即是否能產生極化），進而判斷絕緣層的狀態。
數據管理與報告生成
每次測量的數據可按選定的對象編號存儲，還可通過選配件 PSI 模塊（特性 I1）的鍵盤為該對象輸入描述信息。
數據管理功能支持：顯示選定對象的單個測量數據、按需刪除單個測量數據或刪除已錄入的對象。
根據存儲對象數量（*多 254 個），*多可存儲 1600 條測量數據，當前內存占用情況以柱狀圖實時顯示。
可通過 PSI 模塊（特性 I1）或打印機適配器 DA-II（配件），將報告數據在外接 Centronics 接口打印機上打印輸出。

應用領域
適用于大型系統、電纜、電機、發電機等設備的絕緣測量。
德國制造（MADE IN GERMANY）
德國*認可委員會（DAkkS）
測量類別 IV（CAT IV）

功能配置

超大測量范圍：0.4 兆歐（MΩ）-1 太歐（TΩ）
可變測試電壓，或固定檔位：100 伏（V）、250 伏（V）、500 伏（V）、1.0 千伏（kV）、1.5 千伏（kV）、2.0 千伏（kV）、2.5 千伏（kV）、5.0 千伏（kV）
極化指數與吸收比測量功能
電壓測量范圍可達 1000 伏（V）
頻率測量范圍：15 赫茲（Hz）-1 千赫茲（kHz）
電容測量范圍：0.1 微法（μF）-5 微法（μF）
放電測量功能
保護端（Guard terminal），可補償表面電流，標配 5 米延長線
供電方式：市電供電、內置蓄電池組或外接 12 伏（V）電源
背光點陣顯示屏
數字顯示測量值與限值
定時功能：1 秒 - 100 分鐘
數據記錄功能
德國*認可委員會（DAkkS）校準證書

德國GMC METRISO PRIME+絕緣電阻測試儀產品規格

測量標準

標準（Standard）	DIN EN 61557-1:2007、DIN EN 61557-2:2008
德國電氣工程師協會規范（VDE Regulation）	VDE 0413-1:2007、VDE 0413-2:2008

絕緣電阻

顯示范圍（Display Range）[Ω]	測量范圍（Measuring Range）	測試電壓（Test Voltage）	固有誤差（Intrinsic Uncertainty）	測量誤差（Measuring Uncertainty）
0.00 兆歐（MΩ）-50.0 吉歐（GΩ）、0.60 兆歐（MΩ）-10.0 吉歐（GΩ）	-	100 伏（V）-250 伏（V）	±（7% 讀數 + 6 位）	±（10% 讀數 + 8 位）
>10.0 吉歐（GΩ）-50.0 吉歐（GΩ）	-	-	±（7% 讀數 + 6 位）	±（10% 讀數 + 8 位）
0.00 兆歐（MΩ）-250 吉歐（GΩ）	0.40 兆歐（MΩ）-50.0 吉歐（GΩ）	>250 伏（V）-1.00 千伏（kV）	±（7% 讀數 + 6 位）	±（10% 讀數 + 8 位）
>50.0 吉歐（GΩ）-250 吉歐（GΩ）	-	-	±（7% 讀數 + 6 位）	±（10% 讀數 + 8 位）
0.00 兆歐（MΩ）-999 吉歐（GΩ）	0.40 兆歐（MΩ）-200 吉歐（GΩ）	>1.00 千伏（kV）-5.00 千伏（kV）	±（7% 讀數 + 6 位）	±（10% 讀數 + 8 位）
>200 吉歐（GΩ）-999 吉歐（GΩ）	-	-	±（7% 讀數 + 6 位）	±（10% 讀數 + 8 位）

測試時長：自動（直至測量值穩定）、手動（1-120 秒）或連續測量（鎖定功能）

極化指數（PI）、吸收比（DAR）

-	時間 1（t1）[分鐘]	時間 2（t2）[分鐘]	限值（Limit）[分鐘]
極化指數（PI）	00:00-01:00-99:50	00:00-10:00-99:50	0.10-4.00-9.80
吸收比（DAR）	00:00-00:30-99:50	00:00-01:00-99:50	0.10-1.60-9.80

絕緣測試電壓

測試電壓額定值（Nominal Values of Test Voltage）	可變測試電壓（Variable Test Voltage）	額定電流（Nominal Current）	固有誤差（Intrinsic Uncertainty）
100 伏（V）、250 伏（V）、500 伏（V）、1.00 千伏（kV）	-	≥1.0 毫安（mA）	0-+25% 讀數
1.50 千伏（kV）、2.00 千伏（kV）、2.50 千伏（kV）	-	≥0.4 毫安（mA）	±5% 讀數
5.00 千伏（kV）	-	≥0.1 毫安（mA）	±3.5% 讀數
100 伏（V）-1.00 千伏（kV）	-	≥1.0 毫安（mA）	±15% 讀數
>1.00 千伏（kV）-2.50 千伏（kV）	-	≥0.4 毫安（mA）	±5% 讀數
>2.50 千伏（kV）-5.00 千伏（kV）	-	≥0.1 毫安（mA）	±3.5% 讀數

可變測試電壓以 50 伏（V）為步長可調；短路電流*高可達 1.00 千伏（kV），測試電壓≤2 毫安（mA）

電壓測量

測量范圍（Measuring Range）	頻率（Frequency）[Hz]	阻抗（Impedance）	固有誤差（Intrinsic Uncertainty）	測量誤差（Measuring Uncertainty）
直流測試電壓（test voltage dc）：50 伏（V）-5.00 千伏（kV）	-	-	±（2.5% 讀數 + 5 位）	±（5% 讀數 + 5 位）
交 / 直流 50 伏（V）-1.00 千伏（kV）（50 V ... 1.00 kV ac/dc）	15-500	1 兆歐（MΩ）	±（2.5% 讀數 + 2 位）	±（5% 讀數 + 5 位）
交 / 直流 50 伏（V）-1.00 千伏（kV）（50 V ... 1.00 kV ac/dc）	>500-1000	1 兆歐（MΩ）	±（10% 讀數 + 2 位）	±（12.5% 讀數 + 5 位）

頻率測量

測量范圍（Measuring Range）	阻抗（Impedance）	固有誤差（Intrinsic Uncertainty）	測量誤差（Measuring Uncertainty）
15.0 赫茲（Hz）-1.00 千赫茲（kHz）	1 兆歐（MΩ）	±（0.5% 讀數 + 2 位）	±（1% 讀數 + 2 位）

測量量電壓：50 伏（V）-1 千伏（kV）

擊穿電壓

參數（Parameters）	設置范圍（Setting Range）	固有誤差（Intrinsic Uncertainty）	測量誤差（Measuring Uncertainty）
電壓范圍（Voltage range）	100-5000 伏（V）	±（10% 讀數 + 8 位）	±（15% 讀數 + 10 位）
上升時間（Rise time）	5-300 秒	-	-
測量時間（Measuring time）	1-120 秒/ 自動/ 連續測量（cont. measurement）	-	-

電容測量

顯示范圍（Display Range）	測量范圍（Measuring Range）	測試電壓（Test Voltage）	固有誤差（Intrinsic Uncertainty）	測量誤差（Measuring Uncertainty）
0.00-10.0 微法（μF）	0.10-5.00 微法（μF）	100-450 伏（V）	±（10% 讀數 + 5 位）	±（15% 讀數 + 8 位）
-	-	500-5000 伏（V）	±（5% 讀數 + 5 位）	±（10% 讀數 + 8 位）
