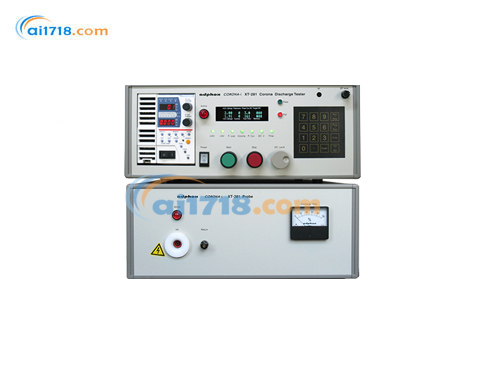

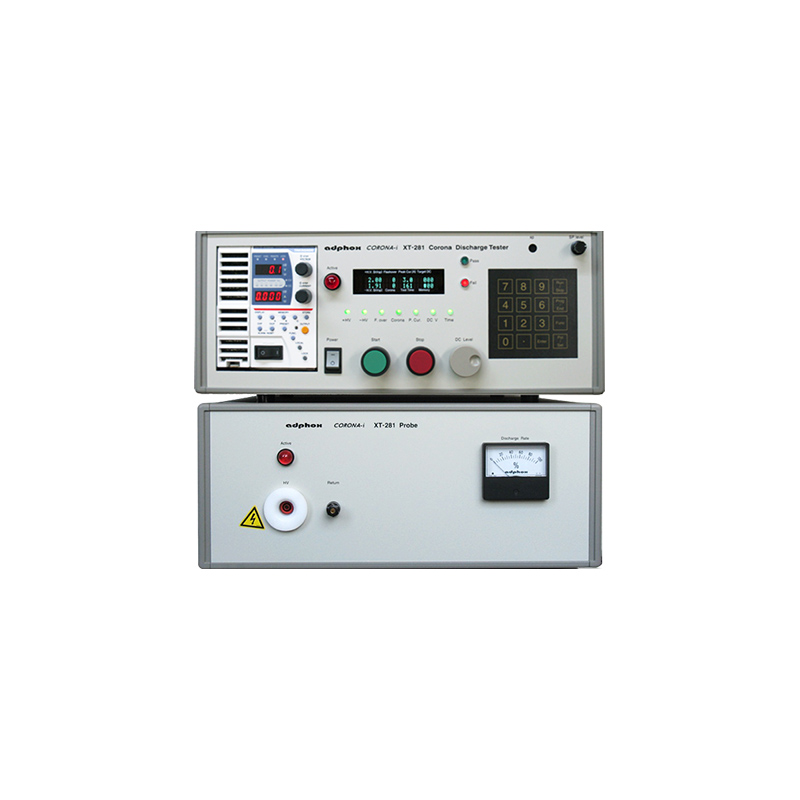

日本adphox　XT-281電暈放電測試儀

型號：XT-281電暈放電測試儀

品牌：日本adphox

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

日本adphox

自1993年起深耕音頻與電力檢測領域，以技術創新為核心。早期憑借高品質揚聲器奠定音頻基礎，后拓展工業檢測業務，研發自動匝數比測量儀與多款電暈放電測試儀。在音頻領域，依托 NEAT 聲學處理器推出多款助聽器與聲音放大器；在電力領域，開發高頻 / 高壓自動分配器，擁有多國專利，為多行...[查看更多]

瀏覽過此產品的用戶最終購買了

日本adphox XT-281電暈放電測試儀由愛儀器儀表網代理，該產品可以檢測閃絡和電量放電。閃絡放電會消耗大量能量，并伴有光和聲，對產品或組件造成嚴重?fù)p壞，導致瞬時或短期故障?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

日本adphox XT-281電暈放電測試儀產品簡介

電器中。近年來，除了家用電器外，電機在混合動力汽車和電動汽車領域也得到了廣泛應用。傳統上，電機絕緣測試采用直流和商用頻率進行。然而，由于逆變器施加的是重復脈沖電壓，因此需要新的測試方法和設備。

此外，這些產品中使用的變壓器、線圈、印刷電路板、連接器和連接電纜等組件也需要進行高頻高壓測試。XT-281 電暈放電測試儀可以對上述測試對象施加類似于實際逆變器重復脈沖電壓的測試電壓，并進行放電測試以評估其絕緣性能。XT
-281 電暈放電測試儀可以檢測閃絡和電量放電。閃絡放電會消耗大量能量，并伴有光和聲，對產品或組件造成嚴重?fù)p壞，導致瞬時或短期故障。
另一方面，電暈放電是由空氣電離引起的，由于其影響較弱，產品或部件在短時間內發生故障的情況 "很少見"。然而，電暈放電產生的臭氧氧化作用以及高溫?fù)p傷會導致絕緣性能隨時間推移而下降，*終導致火花放電和故障。

產品特點

寬頻高壓測試能力
支持 33kHz~200kHz 測試頻率與 0.5kV?-p~5.0kV?-p 測試電壓，可*模擬逆變器實際脈沖電壓環境，覆蓋家電、新能源汽車等多場景高頻高壓絕緣測試需求。
雙維度放電檢測
可同時檢測火花放電（統計 0-127 次放電次數）與電暈放電（以 0-* 百分比顯示放電率），全面評估絕緣瞬時故障與長期老化風險。
適配多樣負載特性
兼容容性負載（≤2nF）與感性負載（200μH~3mH），通過內置電感 / 電容調節諧振頻率，對繞組、線圈、印刷電路板等組件均能生成穩定衰減正弦波。
可視化波形監測
配套波形監測終端可實時輸出高壓波形、放電波形、峰值電流與同步信號，便于分析放電機理與絕緣劣化過程，為故障定位提供直觀數據。
工業級穩定耐用
采用間歇脈沖施加方式（500 脈沖 / 秒），主機與探頭盒均為 430×470×180mm 標準化尺寸，整機重量 32 公斤，功耗 500VA，滿足實驗室與產線長時間連續測試需求。

使用場景

新能源汽車電機絕緣檢測
對混合動力 / 電動汽車驅動電機、車載變壓器及高壓線束進行高頻脈沖測試，評估電暈放電對絕緣的長期損傷，保障車載高壓系統安全。
變頻家電質量管控
用于空調、洗衣機、冰箱等變頻家電的電機、線圈組件出廠測試，模擬逆變器脈沖電壓環境，提前識別火花放電與電暈放電缺陷，提升產品可靠性。
電力電子組件研發驗證
在印刷電路板、連接器、高壓電纜等電力電子組件研發階段，檢測高頻高壓下的絕緣薄弱點，優化設計方案，縮短產品迭代周期。
工業設備維護診斷
對工業變頻器、伺服電機等在役設備進行定期絕緣檢測，通過電暈放電率變化趨勢分析，預判絕緣老化風險，避免突發故障停機。
實驗室材料性能研究
用于絕緣材料、電磁線等新材料的耐電暈性能測試，量化不同材料在高頻脈沖下的放電特性，為新型絕緣材料開發提供數據支撐。

操作說明

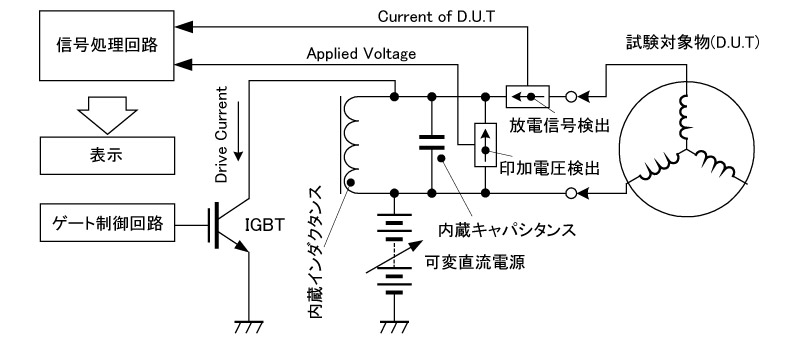

基本電路

當柵極電壓導通一段時間后，流過 IGBT 的電流會隨時間增加。此時流過的電能主要轉化為磁能，并存儲在內置電感中；如果被測物體是感性的，則存儲在其線圈中。

當 IGBT 關斷時，磁能轉換回電能，產生高電壓。該高電壓會在由內置電感、內置電容和被測物體組成的電路中產生諧振，形成一個逐漸衰減的振蕩波形。
如果被測物體的寄生電容本身*導致較高的諧振頻率，則可以利用內置電容來調節振蕩頻率。此外，即使被測物體是容性的，例如繞組和鐵芯之間，內置電感也能產生衰減的正弦波。

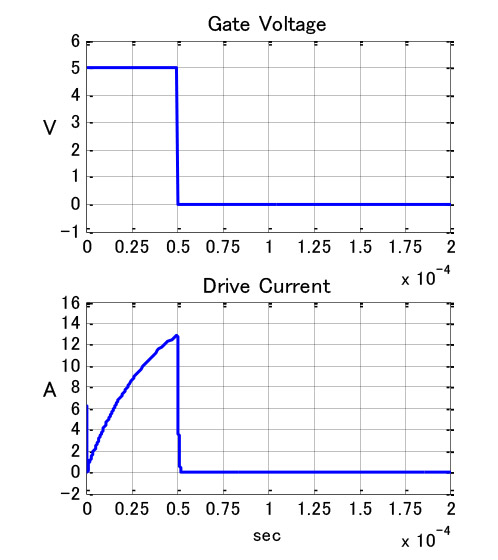

各部分的電壓和電流（仿真）

日本adphox XT-281電暈放電測試儀技術參數

項目	規格詳情
測試頻率	33kHz 至 200kHz
測試電壓	0.5kV?-p 至 5.0kV?-p
可測試負載	電容 2nF 或更?。浑姼?200μH 至 3mH
電壓施加方式	間歇正弦波應用（衰減正弦波）
高壓脈沖間隔	間歇施加，頻率為 500 脈沖 / 秒
火花放電測量	統計并顯示火花放電次數（0-127）
電暈放電測量	計算電暈放電率，以百分比（0-*）顯示（詳見技術手冊）
波形監測終端	可監測高壓波形、火花放電波形、電暈放電波形、峰值電流、同步信號

物理與功耗參數
外部尺寸：
主機：430（寬）× 470（深）× 180（高）毫米
探頭盒：430（寬）× 470（深）× 180（高）毫米
重量：
主機：17 公斤
探頭盒：15 公斤
功耗：500 伏安
