P1 繼電器開關功率控制

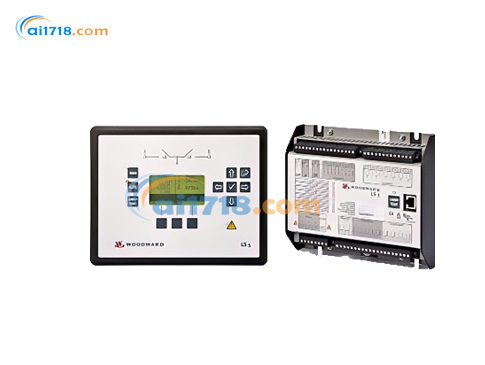

型號：LS 511/522-5/P1 繼電器開關功率控制

品牌：美國 Woodward

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國 Woodward

憑借我們創新、工程卓越和可靠性的歷史，我們在提供解決方案方面擁有悠久的歷史，這些解決方案可幫助客戶解決比較棘手的問題。我們的團隊正在運用我們的專業知識來幫助推動清潔的未來，應對地球面臨的最大挑戰。我們解決大問題。我們做大事。...[查看更多]

瀏覽過此產品的用戶最終購買了

SPM-D2-1010B/N同步控制器

LS 511/522-5/P1描述
Woodward的LS-5系列繼電器是同步器控制器與集成的電源去耦和保護功能。應用范圍從獨立的同步檢查繼電器到復雜的電源管理，有多個公用事業饋電，總線連接斷路器和組斷路器結合Woodward的eas Ygen-3400XT/3500XT配備的發電機組控制器。由于所有LS-5和Ygen控制器之間只需要一個CAN總線連接來傳輸交流測量信號、I/O狀態、標志等。
LS-5x1設備管理每個總線組上的同步、加載和卸載，并通過CAN總線將所需的電壓、頻率和相位角參考發送到eas Ygen-3400XT/3500XT基因組控制器。當服務于輸入的主電源斷路器時，它會自動檢測到主電源故障，執行主電源解耦，并將啟動信號發送到easYgen。LS-5x1軟件可選擇用作垂直同步檢查繼電器、電源斷路器控制或母線連接斷路器控制，從而為OEM開關設備制造商、屬包裝商和系統集成商提供特殊的通用性和價值。

LS-5x1系列有兩種不同的安裝風格。帶有塑料外殼和圖形的LS-521液晶顯示器被設計安裝在機柜的前門。LS-511與鋁粉外殼被設計為背板安裝。

LS 511/522-5/P1特點

●*多16個LS-5單元可在32 easYgen-3400XT/3500XT·相位匹配或滑移頻率同步
●全保護包（包括df/dt（ROCOF）、相移和電源電壓升高
保護根據新的德國網格代碼)●段控制的負載共享●事件日志，*多有300個條目
●LS-5單元與所連接的eassygen-之間的自動日期和時間同步3400XT/3500XTcontrols
●LS-5“獨立”模式，沒有●-3400XT/3500XT可能
●預配置的應用程序模式，簡化了復雜多重系統的配置過程斷路器應用程序
●自動模式和手動模式
●全遙控器，通過CAN或RS-485接口實現

●矢量組調整情況下變壓器用于應用

●斷路器開/關故障檢測

●母極解耦“測試”模式

●鎖鍵盤功能

●4自由配置報*

●8FreelyconfigurableLED'sontheLS-511backpanelmountabledevice
●多語言能力：中文、英語、德語、西班牙語、法語、意大利語、葡萄牙語、日語、俄語，土耳其語，波蘭語

功能概述
	LS-511 LS-521
I/Os
Display	No	Yes
Configurable LEDs on Faceplate	Yes	No
System A/B voltage measurement	3-Phases+Neutral	3-Phases+Neutral
System A current measurement	3-Phase	3-Phase
Discrete inputs	8	8
Relay outputs	6	6
CAN Interface	1	1
RS-485 Interface	1	1
Control
Automatic and Manual operating modes		√
Breaker synchronization (±slip frequency/phase matching)
Vector group adjustment for synchronization
Configurable deadbus closure direction
HMI
Configuration via HMl and PC
Event recorder with real time clock (battery backup)
Date and Time Synchronization between LS-5 units and easYgen-3400XT/3500XT
Protection
Over-/undervoltage (59/27)
Over-/underfrequency(81O/U)	√
Voltage asymmetry(47)
Phase shift (78)
df/dt(ROCOF)(81)
QV monitoring
Time-dependent voltage	√
Mains voltage increase(accord.to VDE-AR-N-4105)
Monitoring
Breaker open/close monitoring
Synchronization time out monitoring
Voltage plausibility
Freelyconfigurable alarms	4
Counter
Circuit breaker closure counter	√
Energy counters	√
Listings/Approvals
UL/cUL/EAC/CE Marked	√
Pending:LR &ABS Marine	√	√
Part Numbers	Metal housing	Plastic housing with display
LS-511(1A/5A)	8440-2180/8440-2152
LS-521(1A/5A)	---	8440-2178/8440-2150
DIN-Rail mounting Kit for LS-511	8923-1746	---
DPC-RS-232 direct configuration cable	5417-557
DPC-USB direct configuration cable	5417-1251
Spare parts:Plug set containing all terminal plugs	8928-7544	8928-7545
