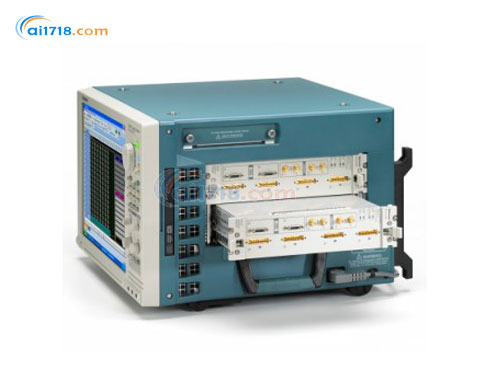

美國TEKTRONIX　TLA7BB3邏輯分析儀

型號：TLA7BB3邏輯分析儀

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國TEKTRONIX（泰克）TLA7BB3邏輯分析儀由愛儀器儀表網代理，本產品是只需一只探頭，即可定位難檢錯誤的源頭的邏輯分析儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?模塊化TLA7BB3邏輯分析儀系列為當今*快的微處理器和內存設計提供了捕獲邏輯細節所需的速度和靈活性
?只需一只探頭，即可定位難檢錯誤的源頭
?獲得方便易讀大顯示器所具備的可視性、快速的數據吞吐量以及模擬和數字信號的時間相關視圖
?當前的數字設計工程師每天都面臨著加快新產品開發周期的壓力
?TLA7BBx系列邏輯分析儀模塊為整個設計團隊提供了突破性的解決方案
?使他們能夠迅速監測、捕獲和分析數字系統運行，調試、檢驗、優化和驗證數字系統
?LA7BBx系列邏輯分析儀模塊采用泰克突破性的MagniVu 技術
?提供了高速采樣功能(高達50 GHz)，明顯改變了邏輯分析儀的工作方式，使其能夠提供全新的測量功能。
?TLA7BB3模塊通過同一套探頭提供了高速狀態同步捕獲、高速定時捕獲和模擬捕獲功能
?利用MagniVu技術，在所有通道上提供了高達20 ps的定時、毛刺和建立時間/保持時間觸發及分辨率一直高達20 ps的顯示和時間標記

產品特點：
?68/102/136通道邏輯分析儀，高達64 Mb深度
?MagniVu?采集技術，提供了高達20 ps(50 GHz)的定時分辨率，迅速找到和測量難檢定時問題
?高達156 ps (6.4 GHz)/256 Mb的深存儲定時分析
?高達1.4 GHz 的時鐘及高達3.0 Gbs 數據，180 ps 數據有效窗口，對高性能同步總線進行狀態采集分析
?通過同一只探頭同時進行狀態分析、高速定時分析和模擬分析，找到難檢問題
?毛刺和建立時間/ 保持時間觸發和顯示，找到和顯示難檢硬件問題
?跳變存儲器，對偶發跳變的信號，延長信號分析捕獲時間
?以各種顯示格式查看時間相關數據從癥狀直到根本原因，在多個模塊中實時追蹤問題
?兼容各類P6800/P6900 系列探頭，適用于單端信號和差分信號，電容負荷低達0.5 pF
?現在只購買所需狀態速度和記錄長度，以后再使用PowerFlex 進行升級
?廣泛的處理器和總線支持

產品應用：
?硬件調試和檢驗
?處理器/總線調試和檢驗，包括源同步時鐘
?嵌入式軟件集成、調試和檢驗

型號	通道	*大狀態時鐘速率	定時	定時分辨率
TLA7AC2	68 個通道	800 MHz	8 GHz	125 ps
TLA7012	取決于所安裝的模塊（2 個模塊插槽）	取決于所安裝的模塊（2 個模塊插槽）	取決于所安裝的模塊（2 個模塊插槽）	取決于所安裝的模塊（2 個模塊插槽）
TLA7AC3	102 個通道	800 MHz	8 GHz	125 ps
TLA7016	取決于所安裝的模塊（6 個模塊插槽）	取決于所安裝的模塊（6 個模塊插槽）	取決于所安裝的模塊（6 個模塊插槽）	取決于所安裝的模塊（6 個模塊插槽）
TLA7AC4	136 個通道	800 MHz	8 GHz	125 ps
TLA7BB2	68 個通道	1.4 GHz	50 GHz	20 ps
TLA7BB3	102 個通道	1.4 GHz	50 GHz	20 ps
TLA7BB4	136 個通道	1.4 GHz	50 GHz	20 ps
TL708EX	8 個 TekLink 儀器端口	-	-	-

探頭	說明
P6860	34 通道探頭，用于 TLA7000 邏輯分析儀；高密度壓縮技術；單端/差分時鐘，單端數據
P6910	34 通道通用探頭，用于 TLA7000 邏輯分析儀；單端/差分時鐘和數據；適合 0.100 in. 方針配置；飛線，焊接
P6960	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；單端數據，單端/差分時鐘
P6960DBL	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；單端數據，單端/差分時鐘；兩個后端連接器至 TLA 邏輯分析儀模塊，實現通過單個探頭頭部對信號進行雙探測
P6960HCD	34 通道 HCD 探頭電纜，用于 TLA7000 分析儀；用于 DDR 應用；單端數據，單端/差分時鐘；兩個后端連接器至 TLA 邏輯分析儀模塊，實現信號雙探測
P6960HS	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；適用于更高靈敏度應用；單端數據，單端/差分時鐘
P6962	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；已為 2X Demux 優化；單端數據，單端/差分時鐘
P6962HCD	34 通道 HCD 探頭電纜，用于 TLA7000 分析儀；用于 DDR 應用；單端數據，單端/差分時鐘；四個 2x Demux（半通道）后端連接器至 TLA 邏輯分析儀模塊，實現信號雙探測
P6964	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；已為 4X Demux 優化；單端數據，單端/差分時鐘
P6980	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；單端/差分?jǐn)?shù)據和時鐘
P6982	17 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；已為 2x Demux 優化；單端/差分?jǐn)?shù)據和時鐘
