英國SHAW SDT-Ex本安型露點變送器由愛儀器儀表網代理，本安型露點變送器，可靠*，專為滿足工業應用的嚴格要求而設計。適用于連續測量干燥壓縮空氣和工業過程氣體中的微量水分。是碳?xì)浠衔?、石化和氫氣?yīng)用的理想選擇。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

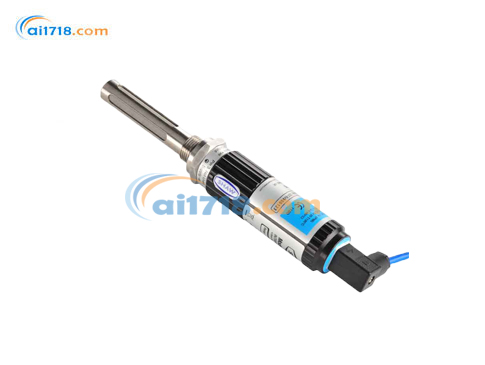

SDT-Ex本安型露點變送器介紹

本安型露點變送器，可靠*，專為滿足工業應用的嚴格要求而設計。適用于連續測量干燥壓縮空氣和工業過程氣體中的微量水分。是碳?xì)浠衔?、石化和氫氣?yīng)用的理想選擇。
緊湊型三線制、4-20 mA、回路供電露點變送器。經 ATEX 本安認證：Ex II 1 GD Ex ia IIC T4 Ga (-20 °C ≤ Ta ≤ +60 °C) 和IECEx：Ex ia IIIC T 200 135 °C Da (-20 °C ≤ Ta ≤ +60 °C)，配合信號隔離器使用時，可在危險區域使用。
SDT-Ex 采用先進的電子元件，由 7-28 V DC 非隔離電源供電?？膳渲脼檩敵鼍€性隔離的 4-20 mA 信號。這款本安型露點變送器即使在距離顯示器 1,000 米（3,280 英尺）的范圍內也不會出現信號丟失。
采用超高電容SHAW 濕度傳感技術，提供多種露點測量范圍，覆蓋 -100 °C 至 +20 °C（-148 °F 至 +68 °F）的露點測量范圍。4-20 mA 輸出可配置為以 °C 露點、°F 露點、ppm(V)、g/m3 和 lb/MMSCF 為單位進行顯示。
堅固的外殼使其完全獨立運行，提供 IP66 NEMA 4X 等級的防風雨保護。SDT-Ex 本安型露點變送器可直接使用，并附帶可追溯至*和國際濕度標準的校準證書、使用說明書以及兩米（6.56 英尺）長的電纜。

SDT-Ex 露點變送器的主要特點
3 線，24 V，4-20 mA 露點變送器
經 ATEX 和 IECEx 標準本質安全認證
總體范圍：-100 °C 至 +20 °C（-148 °F 至 +68 °F）露點
輸出可配置為 °C 露點、°F 露點、ppm(V)、g/m3 和 lb/MMSCF
露點精度為 ±2 °C (±3.6 °F)
防風雨等級 IP66 NEMA 4X
開路/短路檢測
線性4-20 mA輸出信號
獨立、堅固、可靠
提供可追溯至*和國際濕度標準 ( NPL )的校準證書

SDT-Ex本安型露點變送器規格

露點傳感器

• 傳感元件
  肖氏超高電容氧化鋁傳感器

• 量程
  露點分辨率：0.1 °C/0.2 °F

ZD型：露點范圍 -100 °C 至 +20 °C（-148 °F 至 +68 °F）
HD型：露點范圍 -65 °C 至 +20 °C（-85 °F 至 +68 °F）

P型（紫色）：露點 -100 至 0 °C（-148 至 +32 °F），0 - 6,000 ppm(V)
S型（銀色）：露點 -100 至 -20 °C（-148 至 -4 °F），0 - 1,000 ppm(V)
G型（灰色）：露點 -80 至 0 °C（-112 至 +32 °F），0 - 6,000 ppm(V)
R型（紅色）：露點 -80 至 -20 °C（-112 至 -4 °F），0 - 1,000 ppm(V)
B型（藍色）：露點 -80 至 +20 °C（-112 至 +68 °F），0 - 23,000 ppm(V)

MP型：0.1 至 100.0 ppm(V)，分辨率 0.1 ppm
LP型：0.01 至 10.00 ppm(V)，分辨率 0.01 ppm
GH型：0.01 至 10.00 g/m3，分辨率 0.01 g/m3
LB型：0.1 至 100.0 lb/MMSCF，分辨率 0.1 lb/MMSCF

本質安全認證

ATEX 和 IECEx：

• 認證
  CE 和 UKCA：

  CO598UK CA1180CO598UK CA1180

• 自動校準（AutoCal）
  現場校準/跨度檢查功能，通過變送器本體上的電位器激活和操作

• 出廠校準
  隨附可追溯至英國*物理實驗室（NPL）的校準證書

• 精度
  ±2 °C（±3.6 °F）露點，NPL 可追溯范圍 -90 °C 至 +20 °C（-130 °F 至 +68 °F）

• 溫度系數：溫度補償

• 分辨率：0.016 mA

• 重復性：優于 ±0.3 °C（±0.54 °F）露點

• 工作溫度：-20 °C 至 +60 °C（-4 °F 至 +140 °F）

• 存儲溫度：-20 °C 至 +70 °C（-4 °F 至 +158 °F）

• 響應時間
  濕至干：-20 °C 至 -60 °C，小于 120 秒
  干至濕：-100 °C 至 -20 °C，小于 20 秒

• 樣品流量：流量無關，建議 2 至 5 升/分鐘，*大 25 升/分鐘

• 校準保修期：自發貨之日起 12 個月

電氣特性

• 電磁兼容性（EMC）
  抗擾度：符合 EN 61000-6-1:2001
  發射：符合 EN 61000-6-3:2000

• 預熱時間：10 秒

• 故障條件
  開路/欠量程：輸出驅動至 20.5 mA
  短路/超量程：輸出驅動至 20.75 mA

• 隔離
  傳感元件連接至 4 - 20 mA 回路，但與變送器本體隔離

• 輸出信號：4 - 20 mA 線性

• 工作電壓：7 - 28 V DC，反極性保護

• *大串聯電阻
  = (40 x (電源電壓 – 7)) 歐姆

機械特性

• 工作壓力
  1 kPa（0.01 barA）至*大 35,000 kPa（350 barA）

• 外部工作濕度
  *大 95% RH，無冷凝

• 電纜終端
  IP66/NEMA 4X 等級，C 型 DIN EN 175301 連接器，變送器端配備接線端子

• 電纜
  標配 2 米電纜，標稱直徑 3.4 mm，20 °C 時電阻 92 歐姆/千米

• 變送器外殼
  硬質陽極氧化鋁機身，C 型 DIN EN 175301 連接器

• 傳感器保護
  316 燒結不銹鋼過濾器 - 50 微米

• 探頭材料（接觸部分）
  316 不銹鋼

• 防水等級
  連接器與變送器連接時為 IP66/NEMA 4X

• 機械連接
  ?” UNF（16 牙/英寸），配備 Viton “O” 型密封圈

• 機械保修期
  24 個月（針對工藝缺陷和零件故障）

• 重量
  250 克（0 磅 8.8 盎司），含連接器
