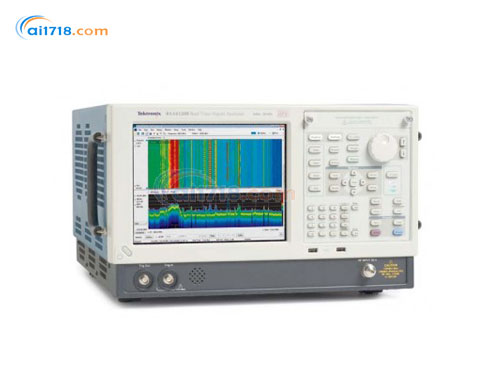

美國TEKTRONIX　RSA6120B頻譜分析儀

型號：RSA6120B頻譜分析儀

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國TEKTRONIX（泰克） RSA6120B頻譜分析儀由愛儀器儀表網代理，本產品是在多個域中準確定位問題的根源，加快故障排除和分析的頻譜分析儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?高性能RSA6120B頻譜分析儀系列將幫助您輕松發現其他頻譜分析儀容易錯過的設計問題
?業內*的動態范圍和帶寬組合加上獨特的 DPX? 實時 RF 頻譜顯示，為您的系統穩定性提供即刻信心，出現故障時可立即顯示
?通過RSA6120B可以在一臺儀器中同時獲得高性能頻譜分析儀功能、寬帶矢量信號分析儀功能以及實時頻譜分析儀獨特的觸發、捕獲、分析功能
?典型 20 dBm TOI 及 -151 dBm/Hz DANL (2GHz) 為困難的頻譜分析測量提供所需的動態范圍
?20 dBm 三階交調點，2GHz，典型
?顯示的平均噪聲電平 –151 dBm/Hz，2 GHz（–167 dBm/Hz，預放大器開啟，典型）實現低電平信號搜索
?革命性的 DPX 顯示瞬態事件，*短事件持續時間 3.7 μs
?在頻率邊沿或功率邊沿瞬態事件上觸發，*短事件持續時間為頻域內 3.7 μs 或時域內 9.1 ns
?在 110 MHz 帶寬上長達 7.15 s 的采集可直接儲存為 MATLAB? 兼容文件
?發現未曾見過的信號行為，提高 RF 測試置信度，捕捉傳統頻譜分析儀錯過的每一個短時瞬態
?能夠隔離其他儀器都無法觸發的信號異常，從而節省時間
?通過多個儀器之間的跨域觸發，隔離難尋的硬件和軟件異常
?觀察信號事件的整個過程，如跳頻序列、PLL 穩定時間、打開瞬態和多個脈沖
?在多個域中準確定位問題的根源，加快故障排除和分析
?通過性相關標記在任何/所有域內隨時分析捕獲的數據
?在捕獲的相同數據上進行多種測量，簡化測試并節省測試時間
?用一臺多功能儀器代替多個測試設備，降低測試成本

產品特點：
?高性能頻譜分析
?始終完全預選且無像頻，在任何采集帶寬上實現*大動態范圍
?*快的高分辨率掃描速度： 10 kHz RBW 內 1 GHz 掃描短于 1 秒
?內部預放大器高達 20 GHz
?DPX? 頻譜處理通過基于發生頻率的色彩等級顯示，提供對隨時間變化的 RF信號的直觀了解
?掃描 DPX 頻譜實現整個儀器跨度上*的信號發現
?DPX density? 觸發直接從 DPX 顯示激活
?時間限定和欠幅觸發容易捕捉難檢的瞬態事件
?頻率模板觸發可捕捉頻域內的任何變化
?無縫的 DPX 三維頻譜圖記錄長達 4444 天的頻譜信息用于分析和重放
?與 TekConnect? 探頭的接口用于 RF 探測
?時間相關多域顯示，可在故障排除時更快地了解根源和影響
?標準功率、頻譜和統計測量幫助鑒定器件和系統：信道功率、ACLR、功率與時間關系、CCDF、OBW/EBW 和雜散搜索
?AM/FM/PM 調制和音頻測量（選項 10）
?相位噪聲和抖動測量（選項 11）
?穩定時間測量、頻率和相位（選項 12）
?脈沖測量（選項 20) – 超過 20 種矢量和標量參數，包括上升時間、脈沖寬度、脈間相位，提供對脈沖群行為的深入了解
?通用數字調制分析（選項 21) 為 20 多種調制類型提供矢量信號分析儀功能
?WLAN 分析適用于 802.11 a/b/g/j（選項 23）、802.11n（選項 24）、802.11ac（選項 25）

產品應用：
?頻譜管理–查找干擾和未知信號
?雷達/電子戰–脈沖和跳頻系統的完整鑒定對雷達和脈沖 RF 信號進行鑒定
?RF 調試–組件、模塊和系統
?無線電/衛星通信–分析認知無線電和軟件定義無線電系統隨時間變化的行為
?EMI 診斷–增強設計能夠通過一致性測試的信心

測量范圍	顯示的平均噪聲電平至*大可測量輸入
輸入衰減器范圍	0 dB 至 75 dB，步長 5 dB
*大安全輸入電平	平均連續（RF ATT ≥10 dB，預放大器關閉）：+30 dBm
*大安全輸入電平	平均連續（RF ATT ≥10 dB，預放大器開啟）：選項 50 預放大器開啟：+20 dBm 選項 51 預放大器開啟：+30 dBm
*大可測量輸入電平	平均連續（RF ATT：自動）：+30 dBm
*大可測量輸入電平	脈沖 RF（RF ATT：自動，PW <5 μs，0.5% 占空比）：75 W
*大 DC 電壓	±40 V
對數顯示范圍	0.01 dBm/div 至 20 dB/div
顯示分度	10 個分度
顯示單位	dBm、dBmV、瓦特、伏特、安培、dBuW、dBuV、dBuA、dBW、dBV、dBV/m 和 dBA/m
標記讀數分辨率	0.01 dB 參考電平相關，*小 0.001 μV
參考電平設置范圍	步長 0.1 dB，-170 dBm 至 +50 dBm（*低參考電平 -50 dBm，中心頻率 <80 MHz）
電平線性度	±0.1 dB（參考電平 0 至 –70 dB）
溫度范圍	工作狀態：+5℃ 至 +50℃（+5℃ 至 +40℃，訪問 DVD 時）
溫度范圍	儲存狀態：–20℃ 至 +60℃
暖機時間	20 分鐘
海拔高度	工作狀態：*高 3000 m（約 10,000 ft）
海拔高度	非工作狀態：*高 12,190 m（40,000 ft）
相對濕度	工作和非工作狀態：90% RH，30℃
相對濕度	訪問 DVD 時大 80% RH，無凝結，大濕球溫度 29℃
沖擊	工作狀態：15 G，半正弦，持續時間 11 ms。（在訪問 DVD 以及選項 56 可移動 HDD 時*大 1 G）
沖擊	非工作狀態：30 g，半正弦，持續時間 11 ms
電源要求	90 V AC 至 240 V AC，50 Hz 至 60 Hz 90 V AC 至 132 V AC，400 Hz
功耗	450 W *大
數據存儲	內部 HDD、USB 端口、DVD±RW（選項 59）、可移動 HDD（選項 56）
校準間隔	一年
尺寸	282473531mm
重量	26.4kg

型號	實時帶寬	頻率范圍	100% POI 的最短事件時長	SFDR（典型）
RSA6106B	40 MHz - 110 MHz	9 kHz - 6.2 GHz	3.7 μs	75 dBc
RSA6114B	40 MHz - 110 MHz	9 kHz - 14 GHz	3.7 μs	75 dBc
RSA6120B	40 MHz - 110 MHz	9 kHz - 20 GHz	3.7 μs	75 dBc
