德國FEMTO　LUCI?M 數據采集和數字控制系統

型號：LUCI?M 數據采集和數字控制系統

品牌：德國FEMTO

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國FEMTO

FEMTO是領先的低噪聲放大器模塊制造商，產品線豐富多樣，市場不斷拓展。公司成立于1995年，秉承“開發用于信號恢復的精密工具”的使命，F(xiàn)EMTO已開發出包括電流放大器、電壓放大器、鎖相放大器和光電接收器在內的廣泛產品線。對我們而言，“用于信號恢復的精密工具”意味著我們開發的每一...[查看更多]

瀏覽過此產品的用戶最終購買了

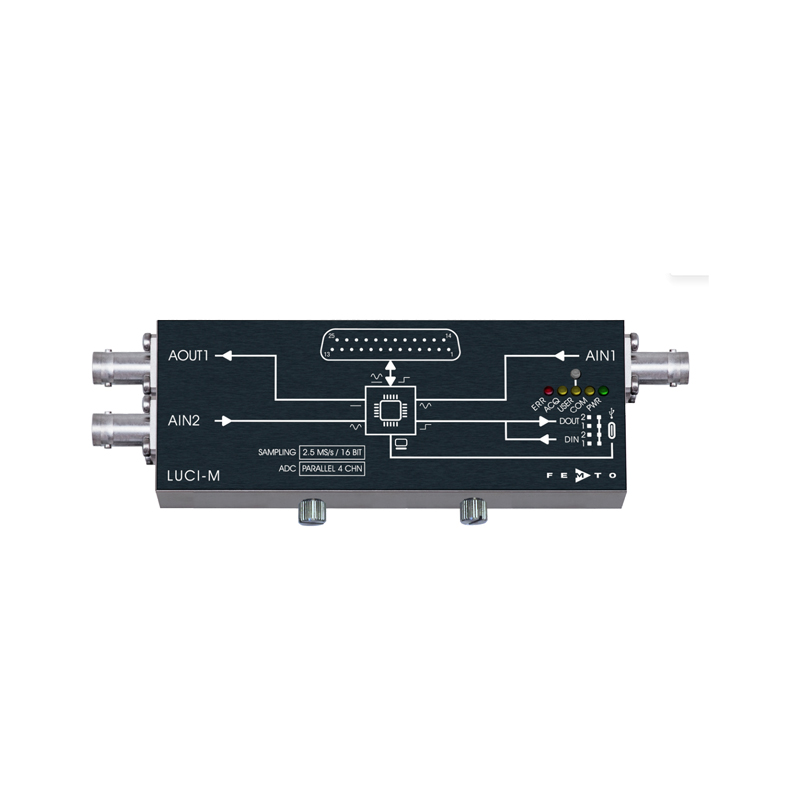

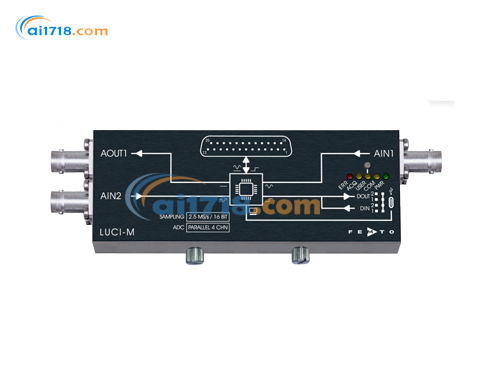

德國FEMTO LUCI?M 數據采集和數字控制系統，提供 2 通道或 4 通道 16 位同步 ADC，采樣速率可達 2.5MS/s，配備 3 路 12 位 DAC 與多路數字 I/O，內置 64MB 大容量存儲器。設備具備電氣隔離設計，噪聲水平低，支持 SCPI 指令，可搭配飛秒放大器、光電探測器使用，適用于微弱信號采集、長期數據記錄以及實驗室自動化測控等精密測量場景。

德國FEMTO LUCI?M 數據采集和數字控制系統產品簡介
這是一款緊湊型通用USB數據采集（DAQ）和控制系統。可自由分配的ADC用于數字化測量值，DAC用于控制外部設備或用作偏置電壓源。數字I/O用于讀取狀態和報*信號，并切換外部外設。是飛秒級放大器和光電探測器的理想之選。易于使用，適用于各種測量和控制任務。與PC的電氣隔離確保了*高的信號質量并*大限度地降低了噪聲。

產品特征
USB 數據采集和控制設備
2 或 4 個并行通道（取決于型號），16 位 ADC，采樣率為 2.5 MS/s
3聲道，12位DAC
內置64MB存儲器，可存儲超過1600萬個樣本
與計算機的電氣隔離
總共 19 個數字輸出
共有 5 個數字輸入接口
SCPI 命令，因此不綁定到特定的硬件、操作系統或編程語言。

Python源代碼示例和圖形用戶界面可作為可選下載項提供。

應用場景

該設備適配精密實驗室測控場景，主打飛秒放大器、光電探測器配套使用，可搭建一體化聯網測量鏈路。適用于高精度通用數據采集、長期數據記錄、實驗室自動化測控等場景。依托電氣隔離、低噪聲特性，可*完成微弱信號采集、設備偏置電壓調節及外設狀態監測與控制工作。

德國FEMTO LUCI?M 數據采集和數字控制系統技術參數

項目	詳情
產品特性	? 4 通道或 2 通道模擬信號采集 ? 模擬帶寬 1.1?MHz，16 位 Σ?Δ 模數轉換器 (ADC) ? 每通道 2.5?MS/s，同步采樣 ? 可選擇輸入源：D?Sub 接口 4 路，同軸連接器額外 2 路 ? 3 通道數模轉換器 (DAC) 用于靜態控制信號：控制接口 2 通道用于偏置或失調調節，同軸連接器 1 通道用于通用用途 ? 數字輸出：D?Sub 接口 17 路，外部連接器 2 路，通用用途 ? 數字輸入：D?Sub 接口 3 路，外部連接器 2 路，通用用途 ? USB?C 接口連接主機，由 3?A 端口總線供電 ? 兼容 SCPI 命令集 ? D?Sub 接口可直接連接帶數字接口的 FEMTO 系列設備
應用場景	? 通用數據采集 ? 長期數據記錄 ? 實驗室自動化
原理框圖	BS?LUCI?M_R01 微控制器?USB?C?同步動態存儲器?模數轉換器?供電?數字輸出?數字輸入?數模轉換器?×19?×4 或 ×2?×3?×5?多路選擇器?電氣隔離?D?Sub?D?Sub?數字 I/O?模擬輸入?模擬輸入?模擬輸出
	精密信號還原專用工具 LUCI?M_R03/TH/2026?05?06第 1 頁，共 4 頁# 技術規格書## LUCI?M數據采集與數字控制系統
預期用途	LUCI?M 是一款通用數據采集與數字控制系統，可配套 FEMTO 放大器與光電探測器使用，具備遠程控制功能，也可對接各類第三方設備。模擬輸入通道可采集任意設備的輸出電壓；模擬輸出通道支持電壓調節。搭配可切換增益的 FEMTO 放大器與光接收機，LUCI?M 可搭建一套完整的計算機聯網測量鏈路，無需額外配置外部 ADC 采集卡。如有疑問，請查閱本文檔、用戶手冊，或發送郵件至support@femto.de聯系技術支持。安全操作請參考本文檔 “**大額定值” 與 “溫度范圍” 章節給出的損壞閾值。工作環境不得存在煙霧、粉塵、油脂、油污、冷凝水汽以及其他會影響設備運行與性能的污染物。
可選配件	第三方 USB 集線器（建議咨詢 FEMTO 技術人員）	帶電源的 USB 集線器，用于供電能力不足的 USB 端口連接 LUCI?M 設備
可用型號	LUCI?M?4 LUCI?M?2	4 路模擬輸入通道 2 路模擬輸入通道
模擬輸入 / 模擬輸出	模擬輸入	LUCI?M?4：4 通道，每通道可切換接入 6 個輸入連接器其中一路 LUCI?M?2：2 通道，每通道可切換接入 6 個輸入連接器其中一路輸入電壓范圍：±10?V -3?dB 帶寬：1.15?MHz 分辨率：16 位輸入阻抗：10?kΩ 線性度：±0.2?% 總諧波失真 (THD)：≤0.03?% 滿量程增益精度：≤0.05?%（@100?kHz，峰峰值 20?V）噪聲：≤0.1?% 滿量程；輸入短接時≤500?μV?RMS 失調溫漂：≤300?μV/K 采樣率：2.5?MS/s，支持降采樣：500、100、10、1?kS/s 實際模擬輸入信號范圍可達 ±12?V；全速采樣下分辨率約 0.37?mV。所有指標保證在 ±10.0?V 以內。許多 FEMTO 設備要求負載阻抗≥100?kΩ。LUCI?M 仍可兼容此類設備，僅 LUCI?M 測得電壓會降低 0.5?%，可在軟件端乘以固定系數 1.005 完成校正。模擬輸出通道數：3 通道輸出電壓：±10?V 分辨率：12 位增益精度：≤0.1?% 滿量程噪聲：≤200?μV?RMS（@20?MHz 帶寬）上升 / 下降時間：典型值 500?μs 輸出阻抗：50?Ω，負載需≥10?kΩ 終端匹配 *大輸出電流：±20?mA 失調溫漂：≤10?μV/K 備注：實際模擬輸出信號范圍可達 ±10.5?V，分辨率約 5.1?mV。
數字輸入	共 5 通道，TTL 電平兼容輸入阻抗：10?kΩ 邏輯低電平：≤0.8?V 邏輯高電平：≥2.0?V
	精密信號還原專用工具 LUCI?M_R03/TH/2026?05?06第 2 頁，共 4 頁# 技術規格書## LUCI?M數據采集與數字控制系統
規格參數（續）
數字輸出	共 19 通道，TTL 電平兼容輸出阻抗：50?Ω *大輸出電流：20?mA 邏輯低電平：≤0.4?V 邏輯高電平：≥4.0?V（負載 1?kΩ 條件下）
電源供電	供電來源：主機 USB 接口，需要支持 3?A 供電能力的 USB?C 端口；也可通過 USB2.0 PD 集線器供電供電電壓：5?V 供電電流：2?A
連接器、溫度范圍	模擬大輸入電壓：±20?V（BNC 母座與 D?Sub 接口）數字大輸入電壓：±30?V（8 針端口與 D?Sub 接口）模擬輸入：2 路 BNC 母座 + D?Sub 接口模擬輸出：BNC 母座與 D?Sub 接口數字輸入輸出：8 針端口、D?Sub 接口電源與數據傳輸：USB?C 存儲溫度：?40?℃ ~ +80?℃ 工作溫度：0?℃ ~ +40?℃
**大額定值	配套插頭型號：DMC?1,5/4?G1?3,5?P20THR（配對插頭：DFMC?1,5/4?ST?3,5?BK） USB?C 引腳：引腳 1：GND 引腳 3：數字輸入 (DIN1) 引腳 5：數字輸入 (DIN2) 引腳 7：數字輸出 (DOUT1) 引腳 2,4,6,8：數字輸出 (DOUT2) 25 針公頭 D?Sub（2 級質量等級）引腳定義：引腳 1：GND 引腳 2：未定義引腳 3：模擬輸入 / 數字輸入（可切換）引腳 4：模擬輸出 / 數字輸出（可切換）引腳 5：GND 引腳 6：模擬輸出 / 數字輸出（可切換）引腳 7：模擬輸入 / 數字輸出（可切換）引腳 8?19：數字輸出引腳 20：GND 引腳 21?23：數字輸出引腳 24：未定義引腳 25：未定義
	精密信號還原專用工具 LUCI?M_R03/TH/2026?05?06第 3 頁，共 4 頁# 技術規格書## LUCI?M數據采集與數字控制系統
尺寸、按鍵與指示燈	單位：mm 按鍵：可自由編程按鍵指示燈：綠色（USB 通信進行中）；琥珀色（數據采集中） SCPI：可編程儀器標準命令集
