美國DEI PVX-2506脈沖發生器由愛儀器儀表網代理,本產品專為半導體器件的脈沖伏安（電流 - 電壓）特性表征設計，工作規格可達 50 伏、10 安，也適用于其他需要大電流、精密電壓脈沖的應用場景?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

美國DEI PVX-2506脈沖發生器產品簡介
配備儀器級模擬電壓和電流監測器，適配數據采集專為半導體器件的精密脈沖驅動設計，滿足脈沖伏安特性表征需求
PVX-2506 脈沖發生器專為半導體器件的脈沖伏安（電流 - 電壓）特性表征設計，工作規格可達 50 伏、10 安，也適用于其他需要大電流、精密電壓脈沖的應用場景。
半導體器件的伏安特性受頻率和溫度影響。曲線追蹤儀及其他 “直流” 測試系統的常規測試方式為：在一系列柵極電壓區間內逐點測試，且在每個柵極電壓下，于測量范圍內掃描漏極電壓。這種測試方式下，器件在每個測試點基本都會達到熱平衡和電子（半導體陷阱）平衡，所得到的測試特性與器件實際射頻工作特性存在差異。
通過 PVX-2506 對器件施加脈沖，并在脈沖持續期間完成測量，可在器件升溫前獲取測試數據。這一方式規避了傳統 “直流” 測試帶來的熱效應影響，測得的特性更貼近器件高頻工作狀態，同時不會激活半導體 “陷阱”。
PVX-2506 采用雙向金屬 - 氧化物半導體場效應管（MOSFET）輸出級設計，搭載迪伊儀器（DEI）的 DE 系列高速功率場效應管。該設計可實現快速的上升沿和下降沿，過沖、下沖及振鈴現象極小，且建立時間短。經*控制的電壓波形，能使被測器件（DUT）在數百納秒內穩定至設定電壓，確?？稍谄骷_始升溫前完成伏安特性測量。
本設備可施加靜態（偏置）電壓，使被測器件保持在非零電壓狀態，再向該電壓基礎上疊加正向或反向脈沖。PVX-2506 需接入外部柵極輸入信號、脈沖正壓（VHIGH）電源，亦可選配靜態低壓（VLOW）直流電源。輸出脈沖的寬度和頻率由輸入柵極信號控制，輸出電壓幅值則由輸入脈沖正壓電源的幅值及選配的靜態低壓直流電源幅值共同調控。

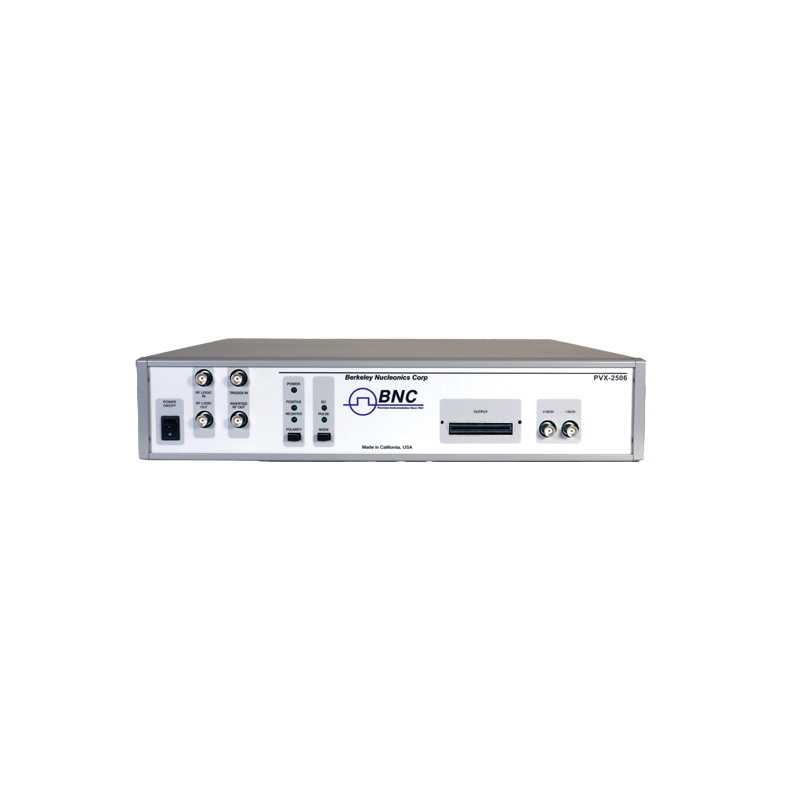

設備前面板配備控制和監測組件，支持脈沖模式運行，也可切換至直流模式 —— 直流模式下，脈沖正壓電源產生的直流電壓將直接施加于被測器件。設備內置儀器級電壓和電流探頭，方便開展脈沖數據采集工作。
輸出脈沖通過一款創新型低阻抗電纜傳輸，該電纜的設計可保證輸出脈沖的保真度，無脈沖失真、振鈴現象，同時為脈沖發生器與被測器件或偏置三通的連接提供便捷方式。本脈沖發生器采用直接耦合、風冷式固態設計，上升沿和下降沿速度一致，功耗低，過沖、下沖及振鈴現象均極輕微；內置過流檢測和關斷電路，可防止因負載或互連電纜出現電弧、短路問題對設備造成潛在損壞。

產品特點
高規格輸出，支持 50V/10A 精密脈沖，脈沖寬度＜1μS 至 100μS
響應速度快，50V 下上升沿＜200nS，建立時間＜400nS，波形失真小
雙模式工作，可切換脈沖 / 直流模式，支持靜態偏置電壓施加
配備儀器級電壓 / 電流監測，BNC 接口適配數據采集，監測精度高
防護性強，內置過流檢測關斷電路，風冷固態設計，功耗低
靈活調控，脈沖參數由外部柵極信號控制，支持單脈沖至 50KHz 頻率

應用場景
PVX-2506 精密脈沖發生器核心適用于半導體器件的脈沖 I-V 特性表征，可規避傳統直流測試的熱效應與半導體陷阱激活問題，*還原器件高頻工作下的真實特性；同時也適用于各類需要大電流、高精度電壓脈沖的測試場景，如電子器件脈沖性能檢測、射頻器件特性驗證等，配套的監測組件與低阻抗輸出電纜，可滿足實驗室*的脈沖數據采集與測試需求。

美國DEI PVX-2506脈沖發生器技術參數
所有規格均為接 4 英尺輸出電纜、5 歐姆負載下的測試值
輸入
直流*高值：75 伏（浮地）直流*低值：0 伏輸入連接器：后部面板螺絲端子
輸出
*高規格：50 伏 / 10 安*低值：0 伏*大電流：10 安調節方式：由脈沖輸入信號控制脈沖上升沿時間：50 伏下＜200 納秒（10%-90% 幅值）典型建立時間：＜400 納秒（含上升沿時間）脈沖寬度：＜1 微秒至 100 微秒，由柵極輸入信號控制頻率范圍：單脈沖至 50 千赫，由輸入柵極信號控制*大占空比：0.50（50%）輸出連接器：8 針大電流 D 型連接器
監測輸出
電壓監測：輸出比 1V/V，適配 1 兆歐負載電壓監測連接器：前部面板 BNC 接口電流監測：輸出比 0.1A/V，適配 1 兆歐負載電流監測連接器：前部面板 BNC 接口
控制脈沖輸入
信號源：外部輸入輸入電平：+5 伏 ±1 伏，適配 50 歐姆負載上升沿時間：＜20 納秒柵極輸入連接器：前部面板 BNC 接口電壓監測連接器：前部面板 BNC 接口
通用參數
尺寸：19 英寸機架式安裝，8.89 厘米 ×43.18 厘米 ×40.64 厘米（3.5 英寸 ×17 英寸 ×16 英寸）供電電源：100-240 伏交流，50/60 赫茲
* 所有技術規格若有變更，恕不另行通知
典型測試波形
50 伏、10 安、5 歐姆負載下的 1 微秒典型輸出波形50 伏、10 安、5 歐姆負載下的典型上升沿及建立時間波形50 千赫、50% 占空比、50 伏、10 安、5 歐姆負載下的典型波形
