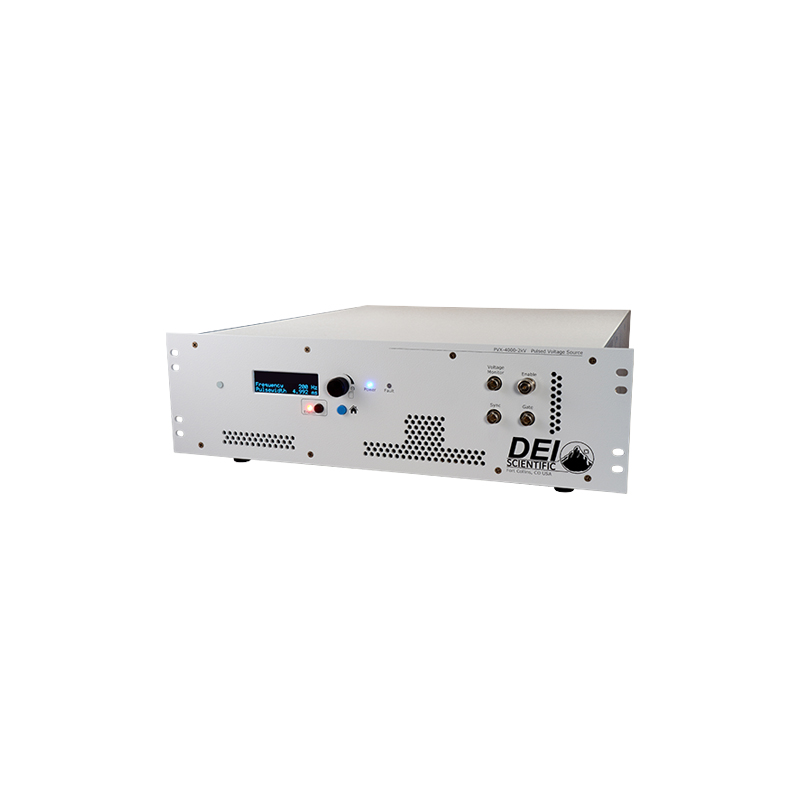

美國DEI　PVX-4000-2kV-EX脈沖發生器

型號：PVX-4000-2kV-EX脈沖發生器

品牌：美國DEI

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國DEI

Directed Energy, Inc.（簡稱DEI）創立于 1987 年，總部位于美國加州，是全球高端脈沖功率設備研發制造的老牌專精企業。公司深耕納秒級超快脈沖技術，憑借低電感、高功率密度的專利封裝工藝，成為高壓脈沖與激光驅動領域的標桿品牌。 DEI 核心主營兩大產品線：一...[查看更多]

瀏覽過此產品的用戶最終購買了

美國DEI PVX-4000-2kV-EX脈沖發生器由愛儀器儀表網代理,本產品是一款風冷式高壓脈沖發生器，針對高阻抗容性負載做了優化設計，非常適用于為飛行時間質譜儀和加速器中粒子束靜電調制的引出柵極與偏轉板提供驅動?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

美國DEI PVX-4000-2kV-EX脈沖發生器產品簡介
精密脈沖控制
PVX-4000-2kV-EX 是一款風冷式高壓脈沖發生器，針對高阻抗容性負載做了優化設計，非常適用于為飛行時間質譜儀和加速器中粒子束靜電調制的引出柵極與偏轉板提供驅動。
系統運行
PVX-4000-2kV-EX 系統需搭配外部高壓電源使用，通過外部高壓電源，輸出電壓可在 0 V 至 ±2000 V 范圍內調節。內部觸發源支持 2% 至 98% 的占空比，以及 40 Hz 至 30000 Hz 的重復頻率。
若使用內部觸發源，調節頻率時將保持占空比不變，同時顯示屏?xí)滦碌拿}沖寬度。建議先調節頻率，再調節脈沖寬度。
使用外部觸發源時，支持 500 納秒至 * 占空比的脈沖寬度，以及單脈沖至 600 千赫的重復頻率。
計算機接口
針對自動化應用場景，該儀器可通過 RS-232 和 USB 計算機接口實現全面控制。設備內部的非易失性存儲器可存儲多達 5 種系統配置，可快速調取常用配置參數。
控制信號
設備前面板配備了便捷的 BNC 接口，可實現 PVX-4000-2kV-EX 的外部觸發，柵極輸入阻抗為 50 歐姆。
系統設有同步輸出接口，可與其他設備互聯，同步輸出的脈沖與輸出電壓脈沖的上升沿保持同步，同步輸出阻抗為 50 歐姆。
將示波器設為 1 兆歐終端匹配，通過電壓監測 BNC 接口即可輕松實現系統監測。

產品特點
風冷式高壓脈沖源，輸出 0~±2000V，電壓過沖＜2%
升降沿速度快，*高≤50ns，適配高阻抗容性負載
內 / 外雙觸發模式，*高重復頻率 600kHz（外觸發）
支持 RS-232/USB 程控，可存儲 5 組常用配置
配備 BNC 監測 / 同步接口，觸發與監測便捷
緊湊輕量化（7kg），寬電壓供電，適配多工況

應用場景
專為飛行時間質譜儀、加速器的粒子束靜電調制設計，驅動引出柵極與偏轉板實現高精度脈沖控制。

訂購信息
PVX-4000-2kV-EX 主機
PCA-9400 系統線纜（3 根輸入 / 輸出線）
PCA-9410 BNC 短路連接器（1 個）

美國DEI PVX-4000-2kV-EX脈沖發生器技術參數
脈沖特性

輸出電壓范圍	0 V 至 ±2000 V
電壓過沖	＜2%
電壓上升 / 下降時間	500 V 至 2000 V 區間≤50 納秒
電壓上升 / 下降時間	200 V 至 500 V 區間≤100 納秒；-500 V 至 - 2000 V 區間≤50 納秒
輸出功率	參考安全工作區曲線

重要提示：正、負高壓輸入電平之和的*不得超過 2000 V，需降低任一通道的高壓輸入以滿足總電壓≤2000 V 的要求，計算公式如下：

正負

內部觸發

指標	參數規格
頻率范圍	40 Hz 至 30000 Hz
頻率分辨率	40 Hz 至 1000 Hz：10 Hz；1100 Hz 至 30000 Hz：100 Hz
占空比	2% 至 98%
脈沖寬度分辨率	40 Hz 至 1000 Hz：6.4 微秒；1100 Hz 至 5000 Hz：0.4 微秒；5100 Hz 至 30000 Hz：0.05 微秒

外部柵極觸發

指標	參數規格
頻率范圍	單脈沖至 600 kHz
觸發脈沖寬度	500 納秒至 * 占空比
終端匹配阻抗	50 Ω

連接器輸入電平

BNC 接口：0 V 輸入 = 輸出脈沖關閉；+5 V 輸入 = 輸出脈沖開啟

監測接口

指標	參數規格
電壓監測比例	典型值 1000 V/10 V，詳見注釋 3
電壓監測終端匹配	1 MΩ
電壓監測連接器	BNC
同步信號終端匹配	50 Ω
同步信號連接器	BNC
輸出電壓電平邏輯	0 V 輸出 =- 高壓輸出脈沖；＜+3.3 V 輸出 =+ 高壓輸出脈沖

使能輸入：BNC 連接器，支持外部干接點閉合，或使用工廠標配的 BNC 短路插頭。

高壓連接器

脈沖輸出連接器：Winchester Kings 10 kV 型，后置面板 1065-2 插頭
直流高壓輸入連接器：Winchester Kings 10 kV 型，后置面板 1065-2 插頭

電源規格

指標	參數規格
電壓要求	100 VAC 至 120 VAC±10%；220 VAC 至 240 VAC±10%
電網頻率	50 Hz 至 60 Hz
功耗要求	100W
交流連接器類型	NEMA C-14

通用參數

指標	參數規格
尺寸（高 × 寬 × 深）	15 厘米 ×49 厘米 ×52 厘米
重量	7 千克
工作溫度	15℃至 35℃
計算機通信參數	RS-232 和 USB 接口，波特率 115200、8 個數據位、無奇偶校驗、1 個停止位、無流控
